Контрольная работа: Исследование усилительного каскада топологическим методом

На рисунке 1 приведена схема усилительного каскада. Опишем назначение элементов схемы:

VT – активный элемент усилителя;

R 1, R 2 – сопротивления, обеспечивающие выбор рабочей точки транзистора;

Rk – нагрузка по постоянному току.

Re – обеспечивает ООС, и как следствие, температурную стабилизацию;

R н – нагрузка усилительного каскада;

Cc – разделяющий конденсатор, ограничивает прохождение постоянной составляющей сигнала

Ce – элемент, обеспечивающий отсутствие ООС по переменному току;

C н – емкостьнагрузки.

Параметры всех элементов схемы приведены в таблице 1.

Рисунок 1 – Схема усилительного каскада

Таблица 1 - Параметры схемы

Тип транзистора: КТ503В

Необходимо составить эквивалентную схему усилительного каскада в области средних частот (СЧ), и определить коэффициент усиления K ₀ .

В области средних частот сопротивления конденсаторов Cc, Ce малы, следовательно, на эквивалентной схеме они будут закорочены. Также, закорачиваем и источник постоянного напряжения Е .

Эквивалентная схема усилительного каскада в области СЧ приведена на рис. 3.

Рисунок 2 – Эквивалентная схема каскада в области СЧ для нахождения числителя формулы Мезона

Рисунок 3 – Эквивалентная схема каскада в области СЧ для нахождения знаменателя формулы Мезона

Коэффициент усиления K ₀ в области СЧ определим по формуле:

Коэффициент усиления в дБ:

Типовые значения h - параметров для заданного транзистора:

h_{11 e} = 1,4 кОм;

h_{21 e} = 75…135, для удобства расчета, принимаем h _{21 e} = 100;

Таким образом, коэффициент усиления K ₀ в области СЧ будет равен:

дБ

ОБЛАСТЬ НИЗШИХ ЧАСТОТ

С понижением частоты реактивные сопротивления конденсаторов C₁ , C_e и C_c увеличиваются (1.3), и их нужно учитывать:

Так, конденсатор C_c оказывает сопротивление выходному сигналу, C₁ – входному сигналу, уменьшается шунтирующее действие конденсатора C_e на резистор R_e , что уменьшает коэффициент усиления на низкой частоте (НЧ).

При частоте, близкой к нулю, эквивалентная схема каскада будет выглядеть так, как показано на рис. 4.

Рисунок 4 – Эквивалентная схема усилительного каскада на низкой частоте.

Частотные искажения, вносимые конденсаторами входной цепи C₁ , и связи C_c определяется выражением:

,

где f – частота;

– постоянная времени;

Для входной цепи постоянная времени равна:

,

где R _вх – входное сопротивление каскада;

Для конденсатора связи постоянная времени равна:

Частотные искажения, вносимые эмиттерной цепью определяются из выражения:

где g = R_e C_e ; a = R_e S_es , где S_es – сквозная характеристика эмиттерного тока, равная:

кОм

с.

Данные расчета заносим в таблицу 2, изменяя частоту от 5 Гц до 60 Гц.

Результирующие частотные искажения определяются как произведение полученных частотных искажений:

, и с их учетом рассчитаем коэффициент усиления при изменении частоты:

или

Таблица 2 – Расчет АЧХ на низкой частоте

ОБЛАСТЬ ВЫСШИХ ЧАСТОТ

Эквивалентная схема каскада для высоких частот (ВЧ) не будет содержать конденсаторов C₁ , C_e и C_c , так как их сопротивления на высокой частоте близко к нулю.

Но, на высоких частотах, нужно учитывать емкость монтажа, C _м , межэлектродную емкость С_се , а также, емкость нагрузки C _н .

Эквивалентная схема на ВЧ будет иметь вид, представленный на рис. 5.

Рисунок 5 – Эквивалентная схема каскада в области высоких частот

Определим частотные искажения каскада в области ВЧ:

где f_h21e – граничная частота транзистора, в схеме с общим эмиттером;

τ_B = RC ;

С=С _ce +C _M +C_H ;

f_h21e – справочное значение, равное1 мГц;

Емкость С _ce , – справочное значение, равная20 пФ;

Емкость С_М принимаем равной 5 пФ.

кОм

Ф

С

Используя выражение (1.11), вычислим частотные искажения в диапазоне частот 50…800 кГц, данные расчета приведены в табл. 3.

Таблица 3 - Расчет АЧХ на высокой частоте

По данным из таблиц 2, 3 построим АЧХ усилительного каскада. По оси ординат отложим частоту усиливаемого сигнала в логарифмическом масштабе, по оси абсцисс – коэффициент усиления в дБ.

Приложение 1

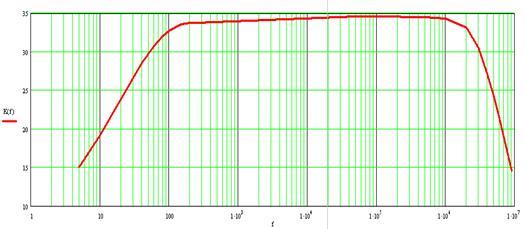

АЧХ усилительного каскада
