Контрольная работа 2
Вариант 17
Общее задание
1. Нарисовать характеристический разрез заданного в индивидуальном задании помещения, внести все обозначения и проставить заданные размеры.
2. Для помещения определить световые характеристики:
- световой коэффициент;
- коэффициент заложения;
- угол падения;
- угол отверстия.
3. Рассчитать, когда в сентябре необходимо включать искусственный свет. К.е.о. на рабочих местах равно 3% (если не задано иное).
4. Построить зависимости углов падения и отверстия от расстояния (окно – рабочее место) в помещении.
5. Рекомендовать в помещении место:
- для рабочего стола высотой 75 см;
- детского столика высотой 50 см;
- для игры ребенка на полу.
6. Предложить тип, количество и мощность ламп накаливания для освещения помещения.
Таблица 1. Индивидуальное задание
| № варианта |
Ширина комнаты |
Глубина
комнаты
|
Высота
комнаты
|
Ширина окна |
Высота окна |
Высота подоконника |
Расстояние до затеняющего предмета
|
Высота затеняющего предмета |
Дополнительные данные |
| 17 |
3 |
7 |
2,6 |
1,7 |
1,7 |
0,4 |
25 |
15 |
3% КЕО |
1. Нарисуем характеристический разрез комнаты и проставим все размеры (рис. 1).
Рисунок 1 – Характеристический разрез комнаты
2.1 Определим световой коэффициент и сравним с нормативомПлощадь пола равна 3,0 ´ 7,0 = 21,0.
Площадь окна равна 1,7 х 1,7 = 2,89.
 < световой коэффициент не соответствует нормативу.
2.2 Коэффициент заложения равен
 = 7/2,6 = 2,7.
Коэффициент заложения соответствует норме.
2.3 Угол падения – Ð СВА. Тангенс этого угла – есть отношение противолежащего катета к прилежащему  .
СА = OC – h = (0,4 + 1,7) – 0,75 = 1,35.
AB изменяется от 0 до 5.
Значения угла падения приведены в табл. 2 и рис. 2.
Таблица 2
| Расстояние от окна до рабочей точки, м |
0,1 |
1 |
2 |
3 |
4 |
5 |
| Ðпад, град |
89,9 |
63,4 |
44,4 |
33,4 |
26,9 |
22,4 |
Вывод: рабочий стол нельзя ставить далее, чем на 3,8 метра от окна.
2.4 Угол отверстия – Ð СВЕ (Ð СВЕ = Ð СВА – Ð ЕВА).

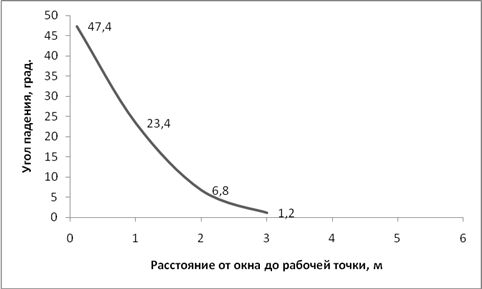

Рисунок 2 – Зависимость величины угла падения от расстояния до окна
Тангенс Ð ЕВА (равному Ð MBN) = =  =  .
Таблица 3
| Расстояние от окна до рабочей точки, м |
0,1 |
1 |
2 |
3 |
4 |
5 |
| ÐЕВА, град |
45,7 |
43,2 |
40,8 |
38,6 |
36,7 |
34,9 |
| Ðотв, град |
47,4 |
23,4 |
6,8 |
1,2 |
- |
- |

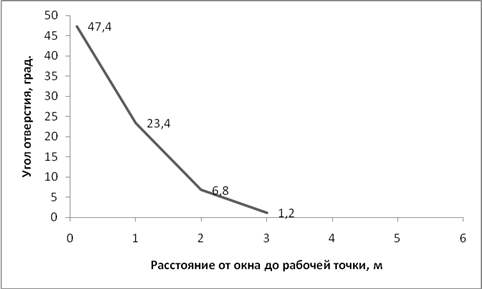

Рисунок 3 – Зависимость угла отверстия от расстояния до окна
В табл. 3 и на графике (рис. 3) приведены значения угла отверстия. Угол отверстия не может быть отрицательной величиной, следовательно, начиная с четырёх метров, он равен нулю (заграждающий объект полностью закрывает небосвод).
1. По заданию к.е.о. = 3%. По таблице светового климата определяем среднюю освещенность за окном в сентябре.
 .
В таблице 4 штриховкой показано время, когда на рабочем месте достаточно естественной освещенности.
Таблица 4. К расчету времени включения искусственного освещения
| Часы |
Освещенность за окном, тыс. лк |
Освещенность в помещении, лк |
| 6–7 |
1,3 |
65 |
| 7–8 |
3,2 |
160 |
| 8–9 |
5,3 |
265 |
| 9–10 |
7,9 |
395 |
| 10–11 |
9,9 |
495 |
| 11–12 |
10,7 |
535 |
| 12–13 |
11,2 |
560 |
| 13–14 |
8,9 |
445 |
| 14–15 |
6,9 |
345 |
| 15–16 |
4,9 |
245 |
| 16–17 |
3,3 |
165 |
| 17–18 |
1,3 |
65 |
Вывод. Помещение освещается естественным светом в достаточном количестве только с 8 часов утра до 16 часов вечера.
5. Оптимальное место для стола высотой 0.75 м у окна, либо не дальше одного метра от окна, т.к. на расстоянии двух метров угол отверстия уже не соответствует норме.
6. Обозначим n – общая мощность всех светильников в помещении.
Площадь пола равна 21 кв. м. Рассмотрим два варианта: применение лампы накаливания мощностью 100 Вт и 60 Вт. Норматив освещенность 30 лк/ м2
.
Первый вариант:
 n = 252.
Следовательно, требуется использовать для освещения не менее трех ламп по 100 Вт.
Второй вариант.
 n = 315.
При использовании ламп мощностью 60 Вт требуется не менее 6 ламп.
Список литературы
1. Белов С.В. Безопасность жизнедеятельности – наука о выживании в техносфсре. – М.: ВИНИТИ, Обзорная информация. Проблемы безопасности при чрезвычайных ситуациях, 2006. – 347 с.
2. Комов С.В. Техносфера: аспекты безопасности и экологичности. – М.: Вестник МГТУ. 2008. – 471 с.
3. Сысоев С.В., Морозова Л.Л., Сивков В.П. Безопасность жизнедеятельности. Ч. 1. - М.: ВАСОТ, 2002. – 542 с.
|
