| Москва, 2009 год

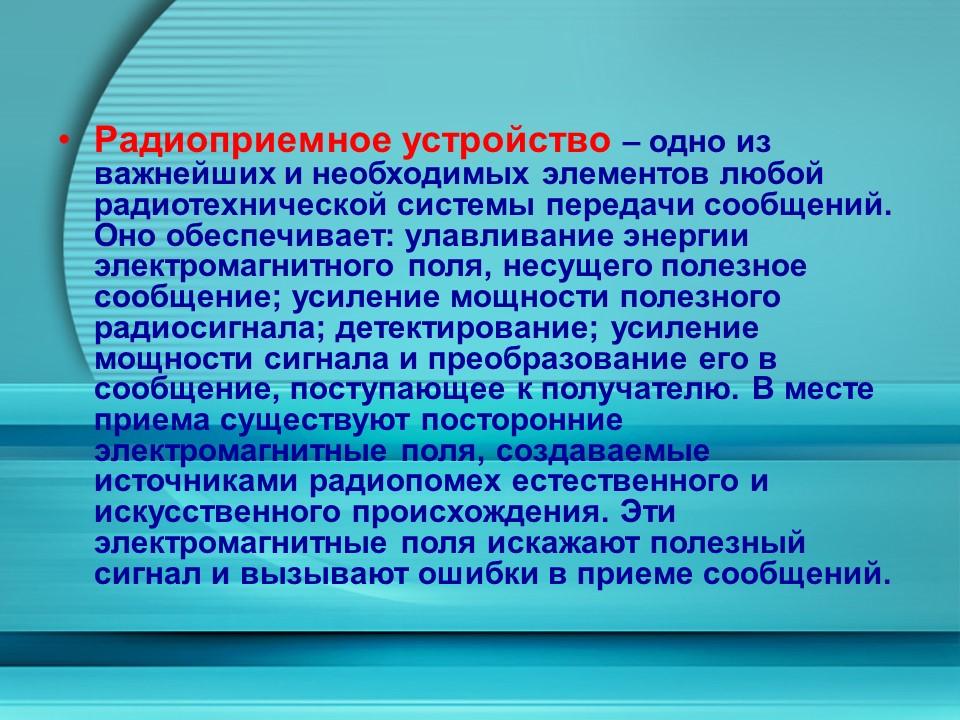

• Радиоприемное устройство
– одно из важнейших и необходимых элементов любой радиотехнической системы передачи сообщений. Оно обеспечивает: улавливание энергии электромагнитного поля, несущего полезное сообщение; усиление мощности полезного радиосигнала; детектирование; усиление мощности сигнала и преобразование его в сообщение, поступающее к получателю. В месте приема существуют посторонние электромагнитные поля, создаваемые источниками радиопомех естественного и искусственного происхождения. Эти электромагнитные поля искажают полезный сигнал и вызывают ошибки в приеме сообщений.

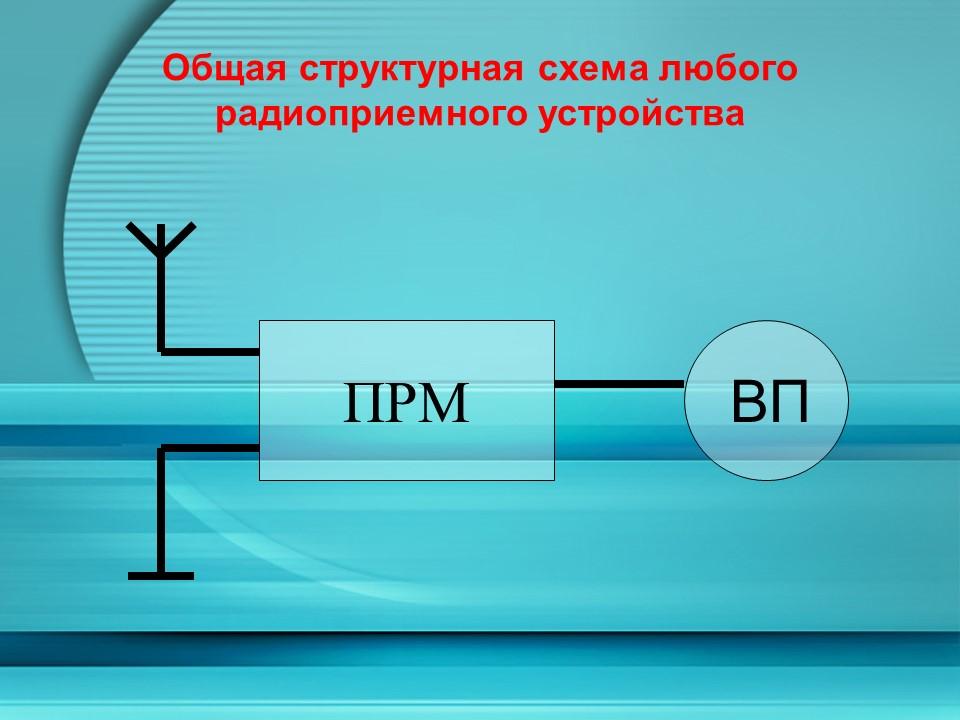

Общая структурная схема любого радиоприемного устройства

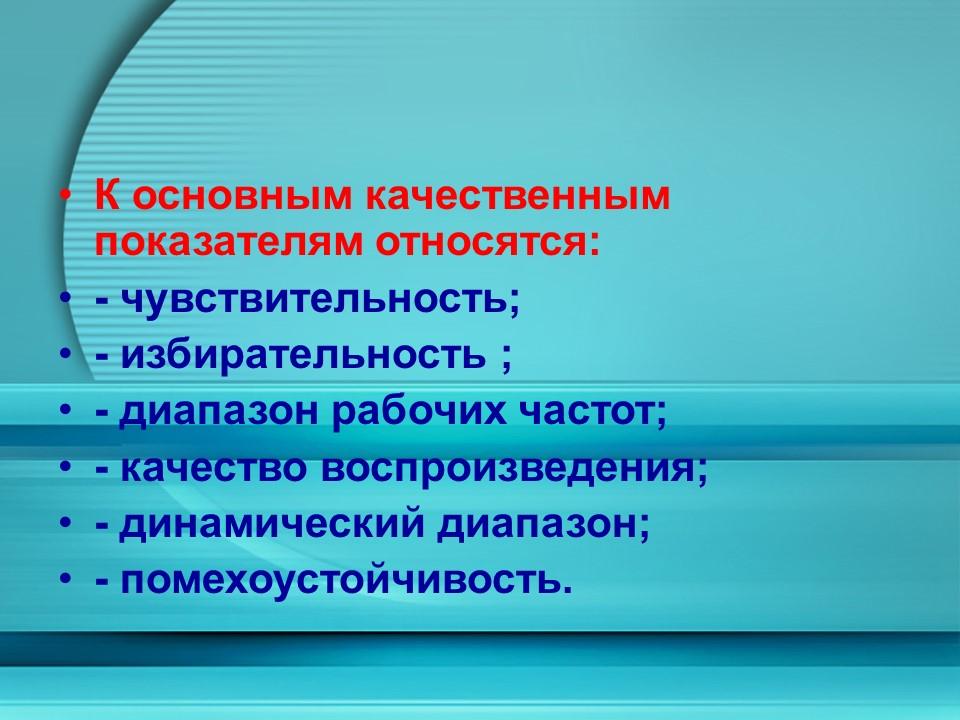

• К основным качественным показателям относятся:
• - чувствительность;
• - избирательность ;
• - диапазон рабочих частот;
• - качество воспроизведения;
• - динамический диапазон;
• - помехоустойчивость.

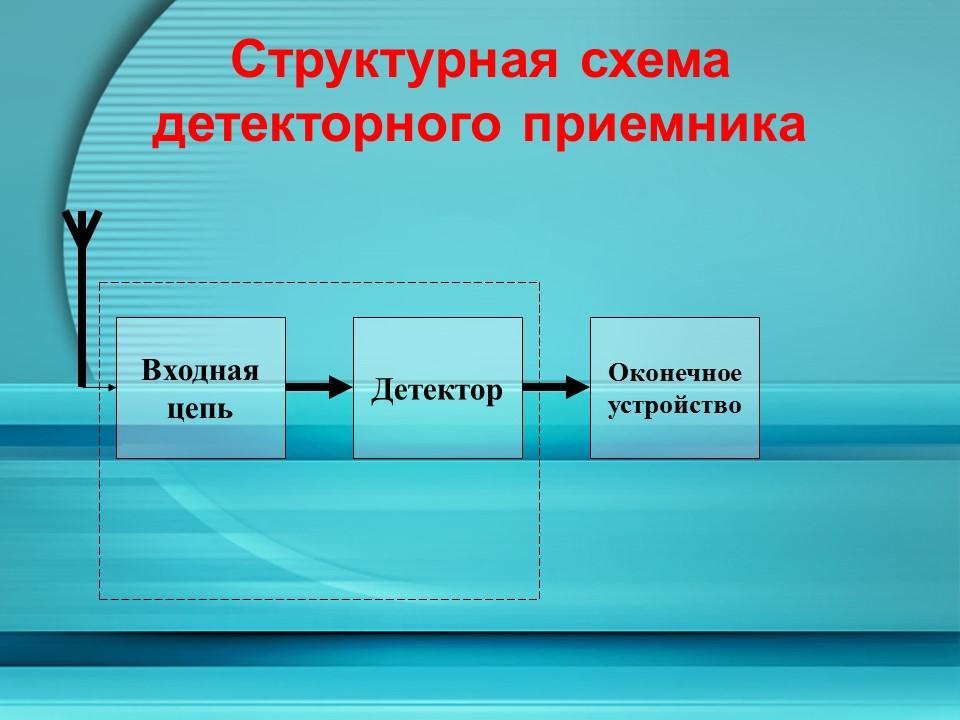

Структурная схема детекторного приемника
Структурная схема приемника прямого усиления
Сигналы в приемнике.
Вид идеальной и реальной АЧХ
Структурная схема супергетеродинного приемника

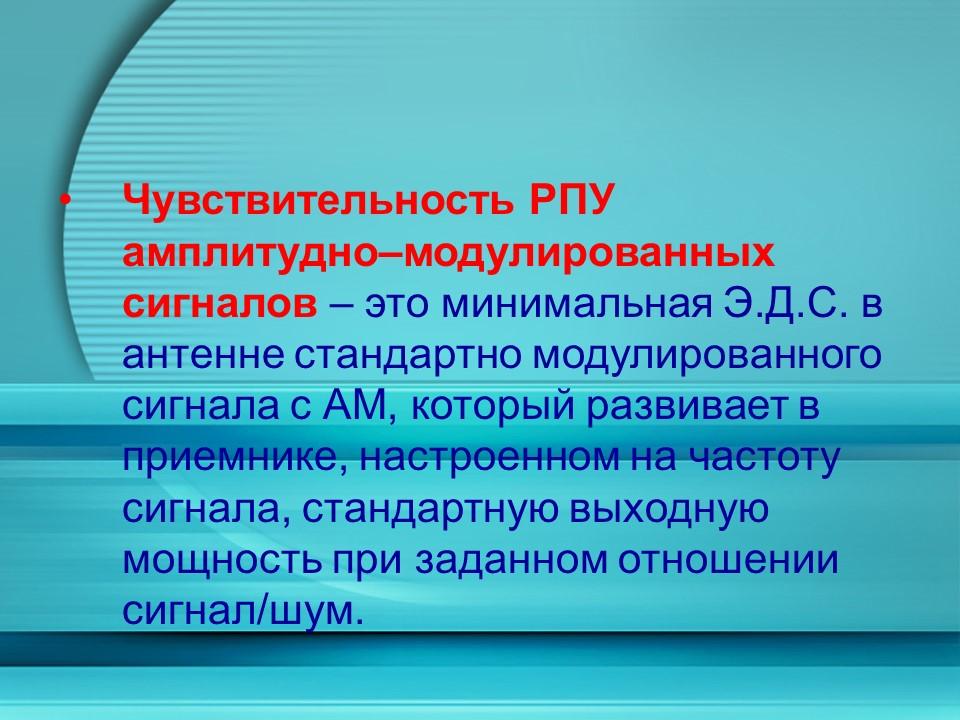

• Чувствительность РПУ амплитудно–модулированных сигналов
– это минимальная Э.Д.С. в антенне стандартно модулированного сигнала с АМ, который развивает в приемнике, настроенном на частоту сигнала, стандартную выходную мощность при заданном отношении сигнал/шум.

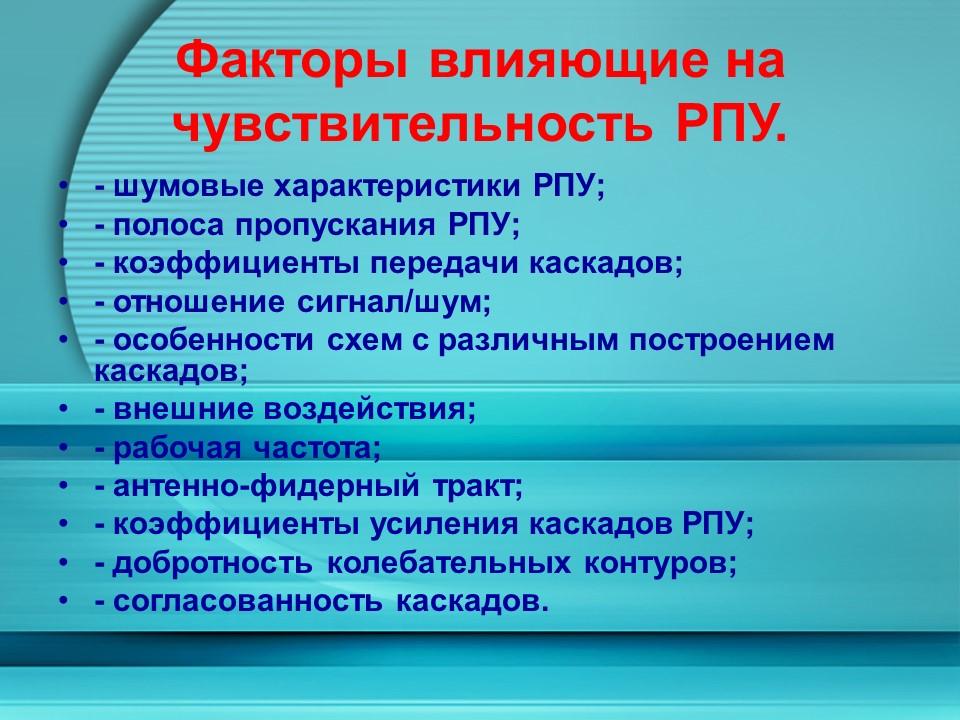

Факторы влияющие на чувствительность РПУ.
• - шумовые характеристики РПУ;
• - полоса пропускания РПУ;
• - коэффициенты передачи каскадов;
• - отношение сигнал/шум;
• - особенности схем с различным построением каскадов;
• - внешние воздействия;
• - рабочая частота;
• - антенно-фидерный тракт;
• - коэффициенты усиления каскадов РПУ;
• - добротность колебательных контуров;
• - согласованность каскадов.
ЛИТЕРАТУРА
• 1. Э.В.Бебинг, В.В.Левончук «Авиационные радиоприемные устройства» Рига, 1984 г.
• 2. К.Е.Румянцев «Прием и обработка сигналов» Москва, 2004 г.
• 3. В.В.Палшков «Радиоприемные устройства» Москва , 1984 г.
• 4. В.Г.Левичев « Радиопередающие и радиоприемные устройства» Воениздат, 1974 г.
• 5. А.П.Сиверс «Проектирование радиоприемных устройств» Москва, 1976 г.
|
