ВПУ-313.
Предмет: Проектирование РЭА.
Группа: РА-6.
КУРСОВОЙ ПРОЕКТ.
На тему: Расчет и проектирование в тонкопленочном
исполнении схемы усилителя мощности.
Учащегося: Короткова Е. В.
Преподаватель:
Даниелян В.С.
Дата выдачи задания:
Дата окончания проектирования:
Москва 1997г.

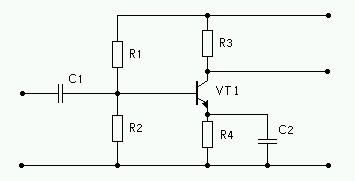

Схема усилителя мощности.
Эта схема представляет собой усилитель мощности на биполярном транзисторе, включенном по схеме с ОЭ. Переходной конденсатор C1 пропускает во входную цепь переменную составляющую напряжения источника сигнала и не пропускает постоянную составляющую. Блокирующий конденсатор C2 шунтирует резистор R4 по переменному току, исключая тем самым отрицательную обратную связь по переменным составляющим. Отсутствие конденсатора C2 привело бы к уменьшению усиления каскада. В области низших частот на работу усилителя оказывают влияние переходной и блокирующий конденсаторы, в области высших частот – частотная зависимость коэффициента тока базы, коллекторная емкость и емкость нагрузки.
Описание элементов.
Резисторы:
R1 = 2200 Ом
R2 = 480 Ом
R3 = 4500 Ом
R4 = 120 Ом
h = 100 мкм
bтехн = 100 мкм
|
Dl = 100 мкм
Db = 100 мкм
DR1 = 10%
DR2 = 0,9%
DR3 = 7,2%
DR4 = 0,9%
|
Drs = 0,4%
rsопт = 300 Ом /
P1 = 50 мВт
P2 = 25 мВт
P3 = 7 мВт
P4 = 25 мВт
|
Конденсаторы:
С1 = 80 пф
С2 = 2200 пф
Uраб = 10 в
Со = 20 пф/мм*мм
|
e = 5,2
tgr = 0,002
Кз = 3
|
Tmax = 60 °C
Dc = 3%
Dl = 25 мкм
|
Выбор метода изготовления тонкопленочной ГИМС.
Исходя из данных видно, что погрешность изготовления резисторов и конденсаторов не более 10%. Для изготовления схемы усилителя мощности выбираем метод фотолитографии, т. к. этот метод дает более высокую точность изготовления ГИМС и более высокий процент выхода годных изделий при серийном и крупносерийном производстве.
Расчет конденсаторов.
1. Выбор материала диэлектрика.
Выбор материала диэлектрика производят по таблице 3, исходя из
исходных данных.
Для C1 – электровакуумное стекло C 41 - 1.
Для C2 – электровакуумное стекло C 41 - 1.
Материалом обкладок для этих конденсаторов будет Al.
2. Определение уточненной толщины диэлектрика.
d=0,0885*e/Co
d=0,02301 мм
3. Определение площади перекрытия обкладок конденсаторов.
S=C/Co*Кз
SС1=20 мм*мм
SС2=550 мм*мм
4. Определение размеров обкладок конденсаторов.
Размеры верхних обкладок конденсаторов будут равны:
__
lв.о.= bв.о.=ÖS
lв.о.С1= bв.о.С1=4,472 мм
lв.о.С2= bв.о.С2=23,452 мм
Размеры нижних обкладок конденсаторов, с учетом допусков на
перекрытие, будут равны:
lн.о.=bн.о.= lв.о.+2(Dl+g)
lн.о.С1=bн.о.С1=4,922 мм
lн.о.С2=bн.о.С2=23,902 мм
5. Определение размеров межслойного диэлектрика.
lд/э= bд/э =lн.о.+ 2(Dl+f)
lд/э С1=bд/э С1=5,372 мм
lд/э С2=bд/э С2=24,352 мм
6. Определение площади, занимаемой конденсаторами, по размерам диэлектрика.
S = lд/э* bд/э
SС1= 28,858 мм*мм
SС2 = 593.0199 мм*мм
Расчет резисторов.
1. Выбор материала резистивной пленки.
Для R1 -нихром X20H80.
Для R2 -нихром X20H80.
Для R3 -нихром X20H80.
Для R2 - нихром X20H80.
Проверим, правильно ли выбран материал резистивного слоя.
Dф= DR/R*100 - Drs/rs*100;
Dф1 = 0,3212
Dф2 = 0,0542
Dф3 = 0,0267
Dф4 = 0,6167
Резистивный материал выбран верно т.к. Dф1; D ф 2; D ф 3; D ф 4 > 0
Вкачестве материала контактных площадок используем Cu.
2. Определение коэффициента формы резисторов.
Коэффициент формы определяется по формуле: Kф= ;
Кф1 = 7,3
Кф2 = 1,6
Кф3 = 15
Кф4 = 0,4
3. Определение конструкции резисторов по величине коэффициента формы.
Для R1 - Форма прямоугольная, т.к. 1 £ Кф£ 10
Для R2 - Форма прямоугольная, т.к. 1 £ Кф£ 10
Для R3 - Форма составной меандр, т.к. 10 £ Кф £ 50
Для R4 - Форма прямоугольная, т.к. Кф < 1, но получается, что
ширина > длины
4. Определение ширины резисторов.
Рассчёт точной ширины резисторов производится по формуле:
bточн=(Dl/Кф+Db)/Dф;
Рассчёт ширины резисторов с учетом их мощности:
bр= ;
Для R1 - bр = 0,58 мм
Для R2 - bр = 0,88 мм
Для R3 - bр = 0,15 мм
Для R4 - bр = 1,76 мм
Для R1 - bточн = 0,8849 мм
Для R2 - bточн = 4,9 мм
Для R3 - bточн = 9,9875 мм
Для R4 - bточн = 1,4188 мм
Выбираем из всех значений ширины сопротивления максимальное
значение:
R1 max [ bтехн=0.1мм bточн=0,88 мм bp=0,58 мм] b1=0,88 мм
R2 max [ bтехн=0.1мм bточн=4,9 мм bp=0,88 мм] b2=4,9 мм
R3 max [ bтехн=0.1мм bточн=9,98 мм bp=0,15 мм] b3=9,98 мм
R4 max [ bтехн=0.1мм bточн=1,41 мм bp=1,76 мм] b4=1,76 мм
5. Расчет длины резисторов.
Расчетная длина резистора определяется как:Lрасч = b*Kф;
Полная длина резистора определяется как: Lполн = Lрасч +2h;
Lрасч R1 = 6,424 мм
Lрасч R2 = 7,84 мм
Lрасч R3 = 149,7 мм
Lрасч R4 = 0,704 мм
LполнR1 = 6,624 мм
LполнR2 = 8,04 мм
LполнR3 = 149,9 мм
LполнR4 = 0,904 мм
6. Расчет площади резисторов.
S = Lполн * b
SR1 = 5,829 мм*мм
SR2 = 39,396 мм*мм
SR3 = 1496 мм*мм
SR4 = 1,59 мм*мм
Все полученные значения резисторов приведены в таблице:
| Резистор |
Номинал
|
Материал
Резистора
|
Размеры
b, мм
|
Размеры
l, мм
|
Размеры
S, мм*мм
|
Коэф.
формы
|
| R1 |
2,2 кОм
|
X20H80
|
0,88
|
6,624
|
5,83
|
7,3
|
| R2
|
480 Ом
|
X20H80
|
4,9
|
8,04
|
39,39
|
1,6
|
| R3
|
4,5 кОм
|
X20H80
|
9,98
|
149,9
|
1496
|
15
|
| R4 |
120 Ом
|
X20H80
|
1,76
|
0,904
|
1,59
|
0,4
|
Расчет площади поверхности.
1. Площадь подложки расчитывается по формуле:
Sподл.= KS ;
SåR = R1+R2+R3+R4
SåR = 1542,81 мм*мм
SåC = C1+C2
SåC = 621,87 мм*мм
SåКП = 48 мм*мм
SåН.Э.= 120 мм*мм
При KS = 2 получается:
Sподл.= 2332,68 мм*мм
Sфакт.подл.= 45 * 52 = 2340 мм*мм
|
