«И
зготовлени
е
печатного модуля средствами САПР конструкторско-технологического назначения
»
Цель работы
Сформировать исходную информацию для изготовления печатного модуля средствами САПР конструкторско-технологического назначения.
Метод исследования – средства САПР конструкторско-технологического назначения (на основе редактора ACCELEDA).
Для формирования исходной информации для изготовления печатного модуля средствами САПР конструкторско-технологического назначения необходимо:
- создание новых компонентов интегрированной библиотеки САПР PCAD;
- для формирования графического изображения схемы электрической принципиальной необходимо изучить и воспользоваться редактором ACCELSchematic;
- для трассировки связей печатной платы необходимо воспользоваться редактором ACCELPCB;
- дляполучения управляющей программы на ЧПУ используют ПЕОМ, програмно совместную IBM PC, операционную систему Windows NT/2000/XP.
Содержание
1.Анализ задания
2.Формирование компонентов средствами САПР конструкторско-технологического назначения
2.1 Формирование библиотек системы ACCELEDA
2.2 Создание электрической схемы
2.3 Расчет размеров ПП
3. Конструкторско-технологическое проектирование печатного модуля с применением САПР конструкторско-технологического назначения
3.1 Формирование списка соединений
3.2 Автоматическая трассировка схемы
3.3 Верификация печатного модуля
4. Автоматизированная технологическая подготовка производства средствами САПР конструкторско-технологического назначения
4.1 Полученная управляющая программа для работы на ЧПУ
Выводы
Перечень использованных источников
1
.
Анализ задания
Вариант задания
Рисунок 1.1 – Вариант задания
Анализируя исходное задание, было определенно количество необходимых элементов, их габаритные размеры, а так же посадочные места. Прочие элементы использовались в соответствии с заданием. По итогам работы была составлена таблица, содержащая все компоненты, используемые в схеме электрической принципиальной.
Таблица 1.1 – Конструктивные параметры электрорадиоэлементов
Наименование
элемента
|
Тип
элемента
|
Схемный
символ
|
Описание
элемента
|
Корпус, посадочное место |
Количество |
Резистор
|
МЛТ-0,25
|
 |
10 кОм
|
 |
6
|
Резистор
|
МЛТ-1
|
 |
10 кОм
|
 |
1
|
| Резистор переменный |
СП-1 |
 |
20 кОм |
 |
1 |
Конденсатор
|
К10-17
|
|
0,1нФ
|
 |
3
|
Светоизлучающий диод
|
АЛ307
|
 |
U=2В
|
 |
2 |
Полевой транзистор
|
КП103Х
|
 |
S=3.8мА/В
|
 |
1
|
Транзистор
|
КТ315Г
|
 |
f=270 МГц
|
 |
2 |
Транзистор
|
КТ805А
|
|
f=20 МГц
|
 |
1 |
Стабилитрон
|
КС133А
|
 |
U=3.3В
|
|
1 |
Микросхема
|
К140УД9
|
 |
12вывод.
|
 |
1 |
2
.
Формирование компонентов средствами САПР конструкторско-технологического назначения
2.1 Формирование библиотек системы
ACCEL
EDA
Компоненты хранятся в библиотеках системы. Система ACCELEDA поддерживает два вида библиотек:
- интегрированные библиотеки компонентов;
- отдельные библиотеки символов и корпусов компонентов.
Для формирования необходимых компонентов средствами САПР, изначально создаю свою библиотеку, куда буду заноситься все используемые элементы. Чтобы сформировать определённый компонент необходимо создать как символ данного используемого элемента, так и его корпус, размеры которого определила выше и занесла в таблицу 1.1. Символ компонента можно сформировать самостоятельно или же использовав уже существующую библиотеку, которую можно открыть в SymbolEditor.Однако создание символа логики микросхемы требовало иного подхода, а именно,- создание символики самостоятельно. Для этого так же использовалось приложение SymbolEditor. Рисование контура изображения символа производим при помощи команд Place/line и Place/Arc, для создания вывода символа выбираем команду Place/Pin, где устанавливаем тип и длину выводов. Для ввода текста используем команду Place/Text, при использовании закладки Place/Attribute устанавливаем атрибуты символа (RefDes и Type). После чего производим проверку правильности создания символа, используя команду Utils/Validate. Когда проверка будет успешно завершена, необходимо сохранить созданный символ в библиотеку, которая была создана заранее. Следующим этапом создания компонента является формирование его корпуса, который осуществляется в PatternEditor. Аналогично формированию символа компонента, корпус так же можно либо создавать самостоятельно, либо использовать уже сформированный и хранящийся в библиотеке, только в последнем случае необходимо учитывать размеры создаваемого корпуса. В данном случае для конденсатора К53-1А (С4, С5) использовался уже готовый корпус, который необходимо было лишь сохранить в собственную библиотеку (то есть скопировать из исходной библиотеки P-CAD). Для конденсаторов К53-16А (С1, С2, С3) корпуса создавались самостоятельно с учетом их габаритных размеров, выписанных из справочников, для решения данной задачи использовались команды аналогичные тем, которые использовались при создании символа,- Place/line и Place/Arc, только лишь с учетом того, что контур корпуса формируется в слое TopSilk, а контакты в слое Top. Завершение создания корпуса компонента аналогично формированию символа. Для всех остальных компонентов (о которых не говорилось выше) корпуса так же создавались самостоятельно. После того как были сформированы и символы всех элементов, и их корпуса необходимо создать сам компонент, то есть как бы совместить две выше созданных составляющих компонента. Данная операция производится в LibraryManager в закладке Component/New. В появившемся окне выбираем необходимый корпус, количество входящих в него элементов и символ, первоначально подключив свою библиотеку, где хранятся все требуемые, для создания печатного блока, элементы. Затем, выбрав закладку PinsView, заполняем таблицу выводов. Создав новый компонент и проверив его на ошибки, сохраняем его в своей библиотеке.
2.2 Создание электрической схемы
После настройки конфигурации графического редактора P-CADSchematicи при наличии в библиотеке всех символов компонентов, содержащихся в заданной электрической схеме (текущем проекте), можно приступать к созданию последней. Последовательность действий при этом такова:
- Загружается графический редактор P-CADSchematic.
- Настраивается конфигурация редактора. При настройке щелкается кнопка EditTitleSheets, затем в заставке Titles в области TitleBlock необходимо щелкнуть кнопку Select, выбрать файл с готовой форматкой и щелкнуть кнопку Открыть. Закрываются все предыдущие окна. На экране появляется изображение форматки с полями.
- Загружаются нужные библиотеки командой LibrarySetup, добавляются их имена в область OpenLibraries после нажатия кнопки Add.
- Размещаются библиотечные элементы в поле форматки выполнением команды Place/Part, и в появившемся диалоговом окне выбирается требуемый символ.

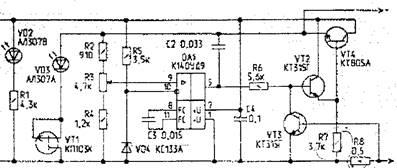

Рисунок 2.1 – Схема электрическая принципиальная
2.3 Расчет размеров ПП
После того как выполнены все предыдущие пункты, необходимо рассчитать размеры печатной платы.
Площадь печатной платы определяется следующим образом:
 ,
где  – количество элементов  -го типа;
 – площадь, занимаемая элементом -го типа; – количество типов элементов.
Полученное значение используют для определения размеров печатной платы.
Sm
= (180+78,5+24+216+907,46+39,25+28,26+36+1074,665+78,5+117+37,5) 1.5= 4225мм2
a*b =90*45 мм
Печатную плату изготавливаем из стеклотекстолита толщиной 2 мм. На рисунке показаны габаритные размеры печатной платы.

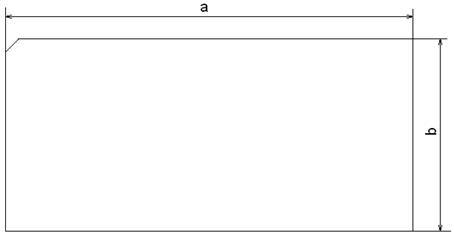

Рисунок 2.3 – Габаритные размеры печатной платы
3
.
Конструкторско-технологическое проектирование печатного модуля с применением САПР конструкторско-технологического назначения
Одним из результатов выполнения первого рассчетно-графического задания является формирование графического изображения схемы электрической. Опираясь на полученный результат, необходимо после верификации схемы, которая в свою очередь выполняется по команде Utils/Erc, произвести генерацию списка соединений.
3.1 Формирование списка соединений
Список соединений включает в себя информацию о соединении вывода компонента с определённой цепью. Данная информация используется при упаковке схемы на печатную плату, то есть при размещении корпусов компонентов на монтажно-коммутационном поле. Список соединений формируется после выполнения команды Utils/GenerateNetlist, предварительно подключив необходимую нам библиотеку(Library/Setup).
Для того, чтобы оптимально разместить элементы на монтажно-коммутационное поле, необходимо сформировать так называемую таблицу смежности компонентов, которая включает в себя количество электрических связей между последними.
Таблица 3.1– Таблица смежности
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
2 |
|
0 |
1 |
0 |
0 |
1 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
2 |
|
0 |
0 |
0 |
1 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
|
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
|
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
|
0 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
|
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
2 |
|
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
1 |
|
0 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
|
0 |
1 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
|
0 |
0 |
1 |
0 |
0 |
2 |
1 |
1 |
|
0 |
1 |
1 |
1 |
0 |
0 |
0 |
|
0 |
0 |
0 |
0 |
1 |
1 |
|
0 |
1 |
1 |
0 |
0 |
|
0 |
0 |
0 |
0 |
|
0 |
0 |
0 |
|
0 |
2 |
|
0 |
После настройки конфигурации и определения всех параметров проекта можно приступать непосредственно к разработке печатной платы, открыв приложение PCB. В последнем перед размещением компонентов на плату устанавливаем шаг сетки рабочего поля, - 1.25 мм, так как компоненты имеют планарные выводы. Затем в слое Board рисуем контур печатной платы. Поскольку у нас уже существует принципиальная электрическая схема, то производим упаковку схемы на печатную плату. Последнее производится с помощью команды Utils/LoadNetlist, загрузив файл списка соединений печатной платы, который был сформирован в графическом редакторе Schematic. Теперь размещаем компоненты на монтажном поле в соответствии с созданной нами ранее таблицы смежности. Результат данной работы представлен на рисунке 3.1
Рисунок 3.1 – Размещение компонентов на монтажном поле
3.2 Автоматическая трассировка схемы
Сохранив полученный результат, открываем закладку Route, где выбираем необходимый нам трассировщик, в данном случае использовался QuickRoute. Полученный результат отрассированого печатного модуля можно редактировать для его оптимизации. В данном случае некоторые трассы прокладывались вручную для уменьшения количества слоёв. Для этого удалялись уже существующие трассы между некоторыми компонентами и создавались новые, таким образом добились однослойной печатной платы, что упрощает её конструкцию, а естественно и уменьшает затраты на производство. На рисунке 3.2 представлен графический вид отрассированного печатного модуля.
Рисунок 3.2 – Графический вид оттрассированной печатной платы.
3.3 Верификация печатного модуля
После визуального контроля на ошибки и недочеты печатного модуля производим верификацию последнего средствами САПР. Для этого в PCB в закладке Utils выбираем функцию DRC. Результат данной проверки представлен ниже
Сообщения об ошибках заносяться в файл *.erc :
ACCEL Design Rule Check Report
Rl7.drc:
Design Clearances (in mm):
-------------------------------
Silk Screen Clearance: 12.0mil
Hole-Hole Clearance: 13.0mil
Board Edge Clearance: Not Defined
Layer Clearances (in mm):
Layer Name Pad-Pad Pad-Line Line-Line Pad-Via Via-Line Via-Via
Top 0.300 0.300 0.300 0.300 0.300 0.300
Bottom 0.300 0.300 0.300 0.300 0.300 0.300
Net Class Clearances (in mm):
-------------------------------
Net Class Name Pad-Pad Pad-Line Line-Line Pad-Via Via-Line Via-Via
Net Clearances (In mm):
-------------------------
Net Name Pad-Pad Pad-Line Line-Line Pad-Via Via-Line Via-Via
Net Class To Net Class Clearances (in mm):
--------------------------------------------
Net Class Names Pad-Pad Pad-Line Line-Line Pad-Via Via-Line Via-Via
Area Checked:
-------------
DRC Extents: Entire Workspace
DRC Report Options:
-------------------
Net List Compare: Off
Clearance Violations: On
Text Violations: On
Net List Violations: On
Unrouted Nets: On
Unconnected Pins: On
Net Length Violations: On
Silk Violations: On
Copper Pour Violations: On
Plane Violations: On
Component Violations: On
Drill Violations: On
DRC Summary:
Netlist:
Errors: 5
Warnings: 0
Ignored Errors: 0
Clearance:
Errors: 20
Warnings: 0
Ignored Errors: 0
Unrouted Nets:
Errors: 3
Warnings: 0
Ignored Errors: 0
Unconnected Pins:
Errors: 6
Warnings: 0
Ignored Errors: 0
Net Length:
Errors: 0
Warnings: 0
Ignored Errors: 0
Silk Screen:
Errors: 77
Warnings: 0
Ignored Errors: 0
Text:
Errors: 0
Warnings: 0
Ignored Errors: 0
Width:
Errors: 0
Warnings: 0
Ignored Errors: 0
Copper Pour:
Errors: 0
Warnings: 0
ACCEL Design Rule Check Report
Ignored Errors: 0
Plane:
Errors: 0
Warnings: 0
Ignored Errors: 0
Component:
Errors: 0
Warnings: 0
Ignored Errors: 0
Drilling:
Errors: 6
Warnings: 0
IgnoredErrors: 0
4. Автоматизированная технологическая подготовка производства
средствами САПР конструкторско-технологического назначения
Для получения управляющей программы на ЧПУ используют ПЕОМ, програмно совместную IBM PC, операционную систему Windows 95/98/NT/2000.
4.1 Полученная управляющая программа для работы на ЧПУ:
