Курсовая работа: Колебательный контур усилителя промежуточной частоты

Министерство образования и науки Украины

Харьковский национальный университет радиоэлектроники

Кафедра ПЭЭА

РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К КУРСОВОМУ ПРОЕКТУ

по дисциплине: Элементная база ЭА

на тему: Колебательный контур усилителя промежуточной частоты

Выполнил

Проверил

Харьков 2009

Содержание

Введение

1. Анализ технического задания

2. Анализ аналогичных конструкций

3. Расчет электрических и конструктивных параметров

4. Описание конструкций по сборочному чертежу

Выводы

Список используемой литературы

Введение

Основным узлом современного радиоприёмника является усилитель промежуточной частоты (УПЧ). Он обеспечивает основное усиление приемника, его полосу пропускания и частотно-избирательные свойства. Эксплуатационные свойства радиоприёмного устройства существенно зависят от свойств его УПЧ. Полная оценка УПЧ может быть выполнена только при совместном учете комплекса его качественных показателей, основными из которых являются:

номинальная промежуточная частота;

степень усиления полезного сигнала;

полоса пропускания частот;

частотная избирательность;

стационарность качественных показателей.

Помимо перечисленных часто используют другие показатели, которые в зависимости от задач, выполняемых радиоприёмным устройством, могут приобретать существенное значение. К ним относят: степень неравномерности резонансной кривой, коэффициент шума, габариты, вес, стоимость и др.

В каскадах УПЧ используется свойство колебательного контура трансформировать напряжения, токи, активные и реактивные проводимости.

В данном курсовом проекте будет рассчитан колебательный контур УПЧ. В анализе технического задания нужно обратить внимание на то, что в соответствии с условиями эксплуатации РЭА конструкция элементов колебательного контура должна обеспечивать надёжную работу в течение заданного времени эксплуатации. При анализе конструкции необходимо подобрать конструкцию, которая бы соответствовала условиям технического задания. В расчете катушки индуктивности будут определены параметры конструкции и ее элементов.

1. Анализ технического задания

Исходные данные:

1. Рабочая частота: 33 МГц.

2. Обеспечить подстройку резонансной частоты на ±5%

Годовой выпуск: 50000 шт.

Выбор дополнительных параметров.

Так как проектируемый колебательный контур предполагается использовать в бытовой аппаратуре, выбираем следующие дополнительные параметры:

1. Значения климатических факторов внешней среды

при эксплуатации и испытаниях.

Исполнение изделия - УХЛ.

Категория размещения изделия - 4.1

2. Значения температуры воздуха при эксплуатации, ⁰ С.

Рабочие:

верхнее значение + 25;

нижнее значение + 10;

среднее значение + 20.

Предельные рабочие:

верхнее значение + 40;

нижнее значение + 1.

Относительная влажность: 80% при 25 ⁰ С.

3. Механические воздействия.

1) Виброустойчивость:

частота: 150Гц;

ускорение: 2g.

2) Удароустойчивость:

длительность ударного импульса: 16 мс;

ускорение: 10 g;

число ударов, не менее: 20.

3) Ударопрочность оборудования:

длительность ударного импульса: 16 мс;

ускорение: 10 g;

общее число ударов, не менее: 10³ .

4) Теплоустойчивость:

рабочая температура: 40 ⁰ С;

предельная температура: 55 ⁰ С.

5) Холодоустойчивость:

рабочая температура: - 10⁰ С;

предельная температура: - 40 ⁰ С.

6) Влагоустойчивость:

влажность: 93 %;

температура: 25 ⁰ С.

4. Экономические показатели.

Годовой выпуск - 50000 шт. Выбираем массовое производство, то есть на одном рабочем месте будет выполняться одна операция. Квалификация рабочего будет низкая, значит цена изделия будет минимальная.

Катушка индуктивности, входящая в состав колебательного контура УПЧ будет эксплуатироваться в бытовой радиоэлектронной аппаратуре, которая работает в жилых помещениях - категория размещения КР-4.2

2. Анализ аналогичных конструкций

Катушки индуктивности в зависимости от их назначения можно разделить на три группы: а) катушки контуров, б) катушки связи и в) дроссели высокой частоты. Катушки контуров могут быть с постоянной индуктивностью и с переменной индуктивностью (вариометры).

По конструктивному признаку катушки могут быть разделены на однослойные и многослойные, экранированные и неэкранированные, катушки без сердечников и катушки с магнитными или немагнитными сердечниками, цилиндрические, плоские и печатные.

Свойства катушек могут быть охарактеризованы следующими основными параметрами; индуктивностью, допуском индуктивности, добротностью, собственной емкостью и стабильностью.

В данном курсовом проекте будет рассчитана однослойная катушка индуктивности, экранированная от внешних воздействий с цилиндрическим сердечником из карбонильного железа, который перемещается внутри каркаса.

Главная часть конструкции, определяющая электромагнитную основу катушки индуктивности - сердечник и обмотка с изоляцией, составляющие вместе катушку.

В сердечнике броневого типа обмотки располагаются внутри центрального стержня, что упрощает конструкцию катушки, обеспечивает более полное использование его окна и частичную защиту обмотки от механических воздействий. Недостаток - повышенная чувствительность к воздействию полей низкой частоты.

При использовании сердечников стержневого типа упрощается процесс подстройки катушки, уменьшается толщина намоток.

Это так же способствует снижению индуктивности рассеяния, расхода проволоки и увеличивает поверхность охлаждения.

Кольцевые сердечники позволяют полнее использовать магнитные свойства материала и создают очень слабое поле, но из-за сложности изготовления обмоток не получили широкого распространения.

3. Расчет электрических и конструктивных параметров

Проектируемый колебательный контур состоит из конденсатора и катушки индуктивности.

Воспользовавшись формулой Томпсона, найдем индуктивность катушки контура:

(3.1)

L = 2,3 мкГн, С = 10 пФ.

Исходные данные для расчета:

D_c =3 мм; D_k = 5 мм; l_н =6мм; l_c =10 мм.

Полоса пропускания проектируемого контура 3,4 МГц.

Изучив конструкции усилителей промежуточной частоты, установил, что для частот 30-34 МГц применяют конденсаторы емкостей 5 и 10 пФ. Конденсатор выбираю из числа стандартных конструкций, керамический однослойный КД-1, емкостью 10 пФ. Допустимое отклонение емкости от номинального отклонения по ГОСТ 9661-73 ±0,5 пФ. Группа температурной стабильности М750, что соответствует -700*10^-6 град^-1 . Категория по температуре 3 (-60…+85°С).

Рабочий диапазон температур - +20…+75°С.

Температурный коэффициент частоты ТКf в данном диапазоне равен

ТКf=Df/DT*f, (3.2)

где DT= Т_мах -Т_к = 75 - 20 = 55°С - рабочий диапазон температур;

Df- половина полосы пропускания;

f- рабочая частота.

ТКf=

Исходный коэффициент индуктивности ТКL может быть найден из выражения:

ТКf= ТКL+ ТКС, (3.3)

где ТКС- температурный коэффициент емкости конденсатора.

Отсюда

ТКL= ТКf-ТКC=9,36*10^-4 + 7*10^-4 =16,36*10^-4 град^-1

Индуктивность однослойной катушки определяем по формуле:

(3.4)

где L- индуктивность, D- диаметр катушки, L₀ - поправочный коэффициент.

Сердечник увеличивает индуктивность катушки в m_с раз:

L_{б. с.} =L_c /m_с (3.5)

Отсюда следует: L_{б. с} =1,54 мкГн

Теперь необходимо определить влияние экрана на индуктивность катушки:

Для устранения паразитных связей, обусловленных внешним электромагнитным полем катушки, и влияния на катушку окружающего пространства ее экранируют, т.е. помещают в замкнутом металлическом экране.

Под влиянием экрана изменяются параметры катушки: уменьшаются индуктивность и добротность, увеличивается собственная емкость. Изменение параметров катушки тем больше, чем ближе к ее виткам расположен экран. Индуктивность экранированной катушки (однослойной или тонкой многослойной) можно определить по графику (рис.1.1).

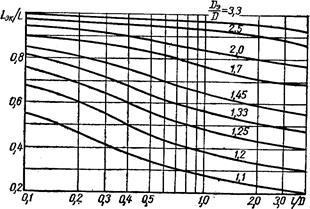

Рис.1.1 - Определение индуктивности экранированных катушек.

Здесь по горизонтальной оси отложено отношение длины намотки к ее диаметру, по вертикальной - отношение индуктивности экранированной катушки к индуктивности той же катушки без экрана. На графике приведены кривые для различных соотношений между диаметром экрана D_э и диаметром катушки D. Если экран прямоугольной формы, при расчете пользуются эквивалентным диаметром, равным полусумме диаметров вписанной и описанной окружностей. Т.к. экран будет прямоугольным, со стороной, равной 12 мм, то D_э =13,5мм.

Экраны для высокочастотных катушек индуктивности изготовляют из меди или алюминия толщиной не менее 0,1-0,13 мм. Часто экраны высокочастотных катушек индуктивности снабжены отверстиями для вращения сердечников или изменения положения одной из индуктивно связанных катушек. В этих случаях отверстия должны быть минимальными по размеру.

Т. к. отношение D_э /D_к =2,7 то из рисунка 3.1 видно, что соотношение индуктивности экранированной катушки к индуктивности той же катушки без экрана равно единице. Следовательно экран не вносит изменений в индуктивность катушки.

Теперь из формулы 3.4 выведу формулу для расчета количества витков катушки:

(3.6)

Подставив в формулу 1.5 все значения получила N=22 витка.

Расчет предельного отклонения индуктивности.

Для нахождения допустимого отклонения индуктивности от номинального воспользуемся допуском на емкость конденсатора.

Расчет оптимального диаметра провода сводиться к определению вспомогательного коэффициента:

(3.7)

(3.8)

где N- число витков;

К - коэффициент для расчета сопротивления катушки;

D- диаметр катушки, см;

z’=217, y=0.32. При 0,3<y<2000 z_опт находиться по формуле:

(3.9)

z_опт =3.21

Оптимальный диаметр провода будет равен:

d_опт =z_опт /z’=0,026 см = 0,26 мм.

Это значение совпадает со стандартным рядом диаметров. Предполагая использование обмоточного провода ПЭЛ, принимаем диаметр по изоляции d₀ =0,26 мм.

Коэффициент неплотности a при этом равен 1,25.

Определяем фактическую длину намотки:

l=ad₀ (N-1), (3.10)

где d₀ - диаметр провода по изоляции, мм;

N- число витков.

l=6,825 мм.

Потери катушки:

Активное сопротивление катушки складывается из сопротивления провода току высокой частоты, сопротивления, вносимого диэлектрическими потерями в каркасе, сопротивления, вносимого собственной емкостью, и сопротивлений, вносимых потерями в экранах, сердечниках и т.п. Значение того или иного слагаемого определяется частотой. На длинных волнах сопротивление катушки в основном определяется активным сопротивлением провода току высокой частоты; на коротких волнах значительное влияние могут оказывать диэлектрические потери. Рассмотрим определение слагаемых полного активного сопротивления катушки.

r = r_f + Dr_э +r_c , (3.11)

где r_f - сопротивление катушки току высокой частоты, Ом;

Dr_э - сопротивление, вносимое экраном, Ом;

r_c - сопротивление, вносимое сердечником, Ом;

Сопротивление катушки току высокой частоты определяется по формуле:

, (3.12)

где r_f - сопротивление провода катушки току высокой частоты при частоте f;

d - диаметр провода без изоляции, см;

D - диаметр однослойной катушки или наружный диаметр многослойной катушки, см;

Такие параметры как сопротивление вносимое экраном и сопротивление вносимое сердечником очень малы из-за небольших габаритов катушки, следовательно, ими можно пренебречь.

Таким образом, сопротивление катушки r = 1,275 Ом.

Расчетную добротность катушки можно найти по формуле:

Q = wL/r, (3.13)

где w=2pf- циклическая частота, рад/с; L- индуктивность катушки, учитывающая влияние сердечника и экрана, Гн; r- полное сопротивление катушки, Ом.

Численное значение добротности будет равно Q=59.5

Температурная стабильность катушки:

Рассмотрим температурную стабильность индуктивности катушки. Общий ТКL определяется совместным действием нескольких факторов:

a_L = a_Г + a_В + a_Со + a_э + a_С (3.14)

где a_Г - геометрическая составляющая ТКL; a_В - составляющая, вызванная действием тока высокой частоты; a_Со - составляющая, вызванная изменением собственной емкости; a_{э -} составляющая, вызванная влиянием экрана; a_С - составляющая, вызванная влиянием сердечника.

Формула для нахождения геометрической составляющей имеет вид:

(3.15)

где a_D - ТКЛР диаметра (материала провода), град^-1 ; a_l - ТКЛР длины (материала каркаса), град^-1 ; k- коэффициент, зависящий от отношения l/D, k = 0,4.

a_Г = 22,2*10^-6 град^-1

Величину a_В можно оценить воспользовавшись формулой:

(3.16)

где n - коэффициент, равный для катушек с круглым проводом 2000;

Q- расчетная добротность катушки. Подставляем значения и получаем:

a_В = 2000/59,5 = 33,6*10^-6 град^-1 .

Емкостная составляющая будет равна:

a_Со = (a_эк + a_D ) * (3hD³ / (D_c ³ - hD³ )), (3.18)

где a_эк - ТКЛР материала экрана, град^-1 ; h - коэффициент, зависящий от отношения l/D катушки, h = 1,2 [1]; D_э - диаметр экрана, мм; D- диаметр каркаса, мм; a_D - ТКЛР диаметра, град^-1 .

a_С = - 45,9*10^-6 град^-1 .

Составляющая ТКL, учитывающая влияние экрана:

a_э = (a_серд + a_D ) * (3hD³ / (D_с ³ - hD³ )), (3.19)

где a_серд - ТКЛР материала экрана, град^-1 ; h - коэффициент, зависящий от отношения l/D катушки, h = 1,1 [1]; D_с - диаметр экрана, мм; D- диаметр каркаса, мм; a_D - ТКЛР диаметра, град^-1 .

a_э = 3,17*10^-6 град^-1 .

И общий ТКL будет равен:

a_L = 13,07*10^-6 град^-1 .

Определение собственной емкости катушки

Собственную емкость определяем по формуле:

(3.20)

k = 0.5; k₁ ≈ 1

Для данной катушки С₀ ≈ 0,25 пФ

Предполагая намотку на гладкий каркас из пластмассы, у которой ε=7 и

tg δ =1,5*10^-2, (3.21)

пФ

4. Описание конструкций по сборочному чертежу

Проектируемый колебательный контур усилителя промежуточной частоты состоит из одной сборочной единицы, трёх деталей и одного стандартного изделия.

Каркас (поз.1). Выполняется из пластмассы ВХ1-090-34

ПАСПОРТ:

Колебательный контур предназначенный для работы в УПЧЗ приемника:

Технические характеристики:

Рабочая частота контура, МГц 33

Индуктивность катушки, мкГн 2,3

Предельные отклонения индуктивности при настройке ± 5%

Добротность контура, не хуже 60

Диапазон рабочих температур, °С+20. +85

Собственная емкость контура, пФ0, 49

Срок эксплуатации не менее, мес. 24

Контур необходимо хранить в сухом месте при температуре не ниже +15°С и не выше +85°С. Важным условием хранения также является отсутствие агрессивных сред во избежание коррозии тех или иных элементов конструкции.

Выводы

В ходе выполнения данного курсового проекта ознакомилась с методикой расчета колебательного контура усилителя промежуточной частоты. Усвоила принцип расчета на примере данного колебательного контура.

В спроектированном колебательном контуре существует ряд недостатков. Данный колебательный контур имеет слабую температурную устойчивость, но это можно устранить, сделав вентиляционные отверстия в экране, однако это повлечет за собой снижение герметичности и стабильности электрических параметров катушки индуктивности.

Сердечник катушки индуктивности, выполненный из карбонильного железа, обладает высокой стоимостью, но имеет стабильные параметры в используемом диапазоне частот спроектированного колебательного контура. Для снижения стоимости катушки можно использовать медный или латунный сердечник.

Используемый для намотки провод обладает изоляцией, не устойчивой к механическим воздействиям.

Материал, выбранный для каркаса обладает высокой диэлектрической проницаемостью, что снижает добротность, но у этой пластмассы малый тангенс угла диэлектрических потерь на высоких частотах.

Обеспечение широкой полосы пропускания, которая составляет единицы мегагерц, исключает применение в УПЧ колебательных контуров высокой добротности, но желательно, чтобы она достигала порядка ста.

В общем, конструкция спроектированного колебательного контура усилителя промежуточной частоты отвечает требованиям технического задания и может быть отдана на производство.

Список используемой литературы

1. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. М., 1967, 544 с.

2. Свитенко В.Н. Электрорадиоэлементы: Курсовое проектирование: Учебное пособие для вузов.М., 1987, 207 с.

3. Рычина Т.А. Электрорадиоэлементы. М., 1976, 336 с.

4. Справочник конструктора РЭА. Общие принципы конструирования /под ред. Варламова А.П. - М., 1980, 341 с.

5. Трещук Р.М. и др. Полупроводниковые приемно-усилительные устройства. К., "Наукова думка", 1988, 800 с.

6. Симонов Ю.Л. Усилители промежуточной частоты. М., "Советское радио", 1973, 384 с.
