Статья: Новые сложные гребнеобразные полиэфиры и полиамиды: синтез, структура и свойства

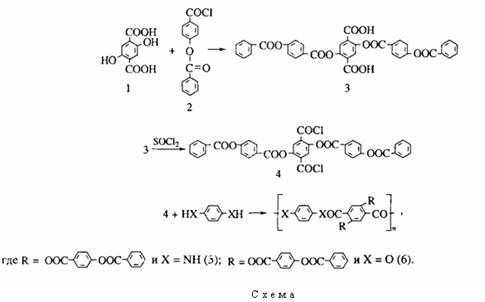

Недавно был осуществлен синтез жесткоцепных ароматических гребнеобразных сложных полиэфиров и полиамидов, содержащих сложно-эфирные мезогенные боковые заместители [1]. Синтезированные полимеры оказались растворимы в обычных растворителях и плавились при нагревании (сложные полиэфиры) в отличие от своих незамещенных аналогов, что подтверждает теоретические прогнозы [2]. Из растворов и расплавов этих полимеров получены гибкие и прочные пленки. Полимеры синтезировали поликонденсацией хлорангидридов замещенных терефталевых кислот и n-фенилендиамина или гидрохинона. Чтобы исследовать зависимость свойств полимеров, имеющих то же самое строение полимерной цепи от природы и топологии замещения,¹ мы синтезировали серию сложных полиэфиров и полиамидов, содержащих фрагмент дизамещенной терефталевой кислоты, на основе хлорангидрида замещенной терефталевой кислоты и полифенилендиамина или гидрохинона. Синтез мономера и полимеров показан на схеме I.

Все мезогенные группы были связаны с полимерной цепью сложноэфирными связями. Хлор-ангидрид 2 получали по методике [3]. Замещенную терефталевую кислоту 3 переводили в соответствующий хлорангидрид 4 кислоты кипящим тионилхлоридом в присутствии следов ДМФА. Хлорангидрид 4 был чрезвычайно плохо растворим даже в кипящем тионилхлориде и после окончания реакции его отфильтровывали от горячего тионилхлорида и перекристаллизовывали из ксилола.

Первоначально попытались получить полимер 5 из л-фенилендиамина и мономера 4 в среде N-метилпирролидона (МП), однако, полимер оказался нерастворим в этом растворителе и осаждался из реакционной смеси в процессе синтеза. Гомогенный раствор полимера образовывался в том случае, когда поликонденсацию вели в 5%-ном растворе LiCl в МП. Синтезированный полимер оказался нерастворим в МП, но растворялся в растворах солей LiCl и СаС1₂ в МП. Нам не удалось получить достаточно высокомолекулярные образцы полиамида 5 Сп_прив = 0.52 дл/г), вероятно, вследствие низкой растворимости ди-хлорангидрида в реакционной среде; не удалось также приготовить пленки из солевых растворов полиамида 5 из-за выпадения соли при испарении растворителя. Сравнивая растворимость полимера 5 с растворимостью аналогичного полимера, описанного в работе [1], можно отметить уменьшение растворимости при введении второго заместителя во фрагмент терефталевой кислоты. Мы полагаем, что это явление связано с симметричным расположением заместителей в полиамиде 5 в отличие от несимметричного замещения, имеющего место в полимере, описанном в работе [1]. При получении сложного полиэфира 6 из мономера 4 и гидрохинона использовали две различные методики. Первая - высокотемпературная поликонденсация в растворе, проведенная в дифениловом эфире при 200 - 250°С приводила к образованию нерастворимого и неплавкого полимера, который постепенно выделялся из реакционной смеси в ходе поликонденсации. Вероятно, в ходе высокотемпературной поликонденсации протекала переэтерификация, приводящая к образованию сшитого продукта. Другой метод поликонденсации - низкотемпературная поликонденсация в растворе, проведенная при 50°С в пиридине в течение нескольких часов, давала низкомолекулярный продукт с Г_прив = =0.22 дл/г, который был растворим в смеси трифторуксусной кислоты с метиленхлоридом. Выпадение полимера из реакционной смеси происходило одновременно с растворением хлорангидрида. По нашему мнению, низкая молекулярная масса полимера 6 в этом случае связана с нерастворимостью полимера в пиридине.

В ИК-спектрах синтезированных полимеров присутствует полоса при 1735 см^-1 , связанная сосложноэфирным карбонилом, и отсутствует полоса при 1690 с-¹ , обусловленная концевыми карбоксильными группами. В ИК-спектрах полиамида 5 наряду с полосой сложного эфирного карбонила появляется полоса поглощения амидного карбонила при 1670 см^-1 . Эти результаты, наряду с данными элементного анализа подтверждают предложенные структуры полимеров.

2,5-Бис-( (4-бензоилокси)бензоилокси) терефталевая кислота (3)

Смесь 10 мл пиридина, 17 мл МП и 0.68 г (3.43 ммоль) 2,5-дигидрокситерефталевой кислоты (I) нагревали до 60°С для получения прозрачного раствора. После охлаждения смеси до -10°С 1.79 г (0.687 ммоль) хлорангидрида 2 прибавляли при перемешивании. Реакцию вели в течение 5 ч при 0°С, выливали содержимое колбы в воду, осадок отфильтровывали и перекристаллизовывали из смеси диоксан : уксусная кислота =1:1. Выход 62%, Т_т = 261 - 262°С (разл.). Найдено, %: С 66.43; Н 3.86. С₃₆ Н₂₂ 0₁₂ . Вычислено, %: С 66.87; Н 3.43.

2,5-Бис-((4-бензоилокси)бензоилокси) терефшалоилхлорид (4)

3.5 г дикислоты 3 кипятили с обратным холодильником в свежеперегнанном тионилхлориде, содержащем следы ДМФА в течение 3 ч. Твердый продукт отфильтровывали в токе аргона и перекристаллизовывали из ксилола. Выход 44%, Г_пл = 212 - 215°С. Найдено, %: С 63.21; Н 3.01. СзбН₂ о0₁₀ С1₂ . Вычислено, %: С 63.27; Н 2.95.

Полиамид (5)

0.18 г LiCl, высушенного в вакууме при 300°С и 0.2003 гр-фенилендиамина растворяли в 9 мл МП в токе аргона, после чего прибавляли за один прием 1.2656 г хлорангидрида 4 при -5°С и реакционную массу перемешивали в течение 5 ч при комнатной температуре. Полимер осаждали водой, отфильтровывали и сушили в вакууме при 100°С. Выход 93%, т|_прив = 0.52 дл/г при 25°С в 0.5% растворе МП, содержащем 5% LiCl. Найдено, %: С 69.18; Н 4.05; N 4.13. (C₄₂ H₂₆ N₂ O₁₀ )_n . Вычислено, %: С 70.19; Н 3.65; N 3.90.

Полиэфир (6)

Метод А. 0.4701 г хлорангидрида 4 и 0.0757 г гидрохинона растворяли в 6 мл свежеперегнанно-го дифенилового эфира в токе аргона. Поликонденсацию вели в течение 2 ч при 150°С и 3 ч при 220°С. В ходе поликонденсации полимер постепенно осаждался из реакционной смеси. После охлаждения реакционную смесь разбавляли метанолом, выпавший полимер отфильтровывали и сушили в вакууме при 100°С. Полимер не растворялся в обычных растворителях; выход 88%.

Рис. 1. Схемы рентгенограмм, полученных при съемке "в бок" для полимеров 5 (а) и 6 (б). Аморфное гало на схемах не обозначено.

Найдено, %: С 69.54; Н 3.33. (С₄₂ Н₂₄ 0₁₂ )„. Вычислено, %: С 70.00; Н 3.55.

Метод Б. К раствору 0.1841 г гидрохинона в 10 мл пиридина, в токе аргона прибавляли 1.1370 г хлорангидрида 4 при перемешивании, при 20°С. Реакционную массу нагревали до 50°С и перемешивали при этой температуре в течение 4 ч. После охлаждения смесь разбавляли эфиром, осажденный полимер отфильтровывали, промывали водой, ацетоном и сушили при 150°С в вакууме. Выход 87%, Лприв⁼ 0.22 дл/г в CF₃ COOH-CH₂ Cl₂ (1 : 1, по объему при 25°С, 0.5% концентрация. Найдено, %: С 69.82; Н 3.44. (С₄₂ Н₂₄ 0₁₂ )„. Вычислено, %: С 70.00; Н 3.55.

Синтезированные полимеры 5 и 6 представляли собой порошки. Из них можно было получить таблетки прессованием при давлении 250 атм итемпературе 250 - 285°С. Таблетки были хрупкими, и повышение температуры не приводило к улучшению их деформируемости.

Макроскопическую плотность образцов р определяли методом пикнометрического титрования.

ТГА осуществляли в атмосфере гелия при скорости нагревания 40 град/мин на приборе "METTLER ТА-3000", навеска - 10 мг. Проведенные исследования показали, что синтезированные полимеры обладают похожими теплофизическими свойствами. Оказалось, что образцы начинали терять массу при 200°С, при 220 - 230°С, потеря массы составляла 1%. При температуре выше 250°С наблюдали интенсивные потери массы, и при 400°С они достигали 30%. После нагревания образцы темнели, тем не менее необходимо отметить, что края исследуемых таблеток были оплавлены. Повторное нагревание как полимера 5, так и полимера 6 сопровождалось значительно меньшими потерями массы. Нагревание полимера 6 до 420°С приводило к 10%-ным потерям массы.

Структуру полученных полимеров исследовали рентгенографическим методом. Большеугловые рентгенограммы получали на установке УРС-2 в плоскокассетной камере, а малоугловые - на установке с вращающимся анодом и точечной коллимацией "ElliottGX-13" (СиАГ_а -излучение, Ni-фильтр). Съемку рентгенограмм проводили тремя способами: первичный пучок направлен перпендикулярно к большой плоскости пленки, (съемка "в лоб") и в двух перпендикулярных направлениях параллельно указанной плоскости ("в бок"). Малоугловые рентгенограммы получали только при съемке "в бок". Для точного определения угловых положений рефлексов проводили также дифрактометрические измерения на приборе ДРОН-2 (Си/Г_а -излучение, изогнутый асимметричный кварцевый монохроматор). Малоугловые дифрактограммы получали на установке КРМ-1 (щелевая коллимация), при этом использовали сканирование по точкам со временем накопления до 600 с.

Результаты и их обсуждение

На рентгенограмме, полученной при съемке полимера 5 "в лоб" имеется несколько узких дебаевских колец и широкое аморфное гало с максимумом в области 18.7°С. На рентгенограмме, полученной при съемке "в бок" (рис. 1) наблюдали кристаллические рефлексы в форме протяженных дуг, расположенные в экваториальной и меридиональной областях, и изотропное аморфное гало. Таким образом, большеугловые фоторентгенограммы свидетельствуют о наличии в образцах осевой текстуры, ось которой расположена перпендикулярно плоскости таблетки, обозначим эту ось как Ь. Рассчитанные из болынеугловых и малоугловых измерений межплоскостные расстояния приведены в табл. 1. Как видно, на нулевой слоевой линии присутствуют шесть кристаллических рефлексов, причем два последних с d~ 3.2 и 2.13 А имеют значительно большую полуширину з радиальном направлении. Указанные рефлексы, а также дугообразный рефлекс с d ~ 11.9 А являются порядками внутримолекулярной дифракции на периоде основной цепи с, аналогичной цепи ПФТА. Следует отметить, что рефлекс 11.9 А является первым порядком отражения, который в ПФТА запрещен правилом погасания. Его присутствие в полимере 5 может быть обусловлено искажением основной цепи. Некоторое расхождение значений с, рассчитанных из разных порядков рефлекса 00/, можно объяснить влиянием суперпозиции форм-фактора и интерференционной функции на положение максимума рефлекса при малых размерах упорядоченных областей [4]. При этом к истинному значению с ближе величина, рассчитанная из высоких порядков отражения, т.е. из 004с -12.8 А. Расчеты на моделях показали, что рефлексу с d~ 18.6 А отвечает расстояние между основными цепями макромолекул, определяемое длиной бокового заместителя и поперечными размерами основных цепей. При этом в отличие от поливных пленок из несимметрично замещенных полимеров [5] рефлексы Л00 находятся на нулевой слоевой линии. Поскольку рефлексы 00/ также располагаются на экваторе, можно сделать вывод, что макромолекулы лежат в плоскости (ас) или (010), образуя слои, которые под действием приложенного давления располагаются в плоскости таблетки. На меридиане находится только межслоевой рефлекс 010 с d ~ 3.75 А. Таким образом, наблюдаемая текстура является аксиальной с осью, перпендикулярной большой плоскости пленки. На рис. 2 приведена схема расположения макромолекул в исследуемых спрессованных образцах, которая отвечает экспериментально наблюдаемым на дифракционной картине сгущениям интенсивности рефлексов.

Энергетически устойчивую конформацию изолированной макромолекулы полимера 5 рассчитывали с помощью пакета программ Alchemy П. Результаты расчета представлены на рис. За. Оказалось, что если все боковые ответвления находятся в конформации I или II, то существует возможность полного взаимопроникновения боковых ответвлений соседних цепей (рис. 36). Однако, поскольку внутренние энергии конформации I и II заместителя одинаковы, можно предположить, что в реальном случае они сосуществуют и их число примерно равно. В связи с этим нельзя утверждать, что все боковые ответвления одной макромолекулы входят в промежутки между боковыми ответвлениями соседней цепи.

Рис. 2. Схема расположения цепей в спрессованной таблетке.

Упаковка боковых ответвлений должна содержать рыхлые участки, о чем свидетельствует высокая интенсивность малоуглового рефлекса с d~18.6 А,являющегося результатом дифракции на одномерной системе, представляющей собой чередующийся ряд основных цепей и упаковки заместителей (рис. 36). Таким образом, главные цепи вместе с боковыми ответвлениями образуют слоевую структуру - плоскость (ас) (рис. 36), в которой наблюдается дальний порядок расстояний а между основными цепями, обусловленный одинаковой длиной боковых ответвлений [порядки рефлекса (100)] и расстояний с, связанный с регулярностью основной цепи [порядки рефлекса (001)]. Наблюдаемый размытый рефлекс с

Рис. 3. Конформация изолированной цепи полимера 5(a), вид вдоль оси Ь с распределением электронной плотности вдоль а (б) и схема расположения бензольных колец основных цепей и заместителей (косая штриховка) в плоскости (аЪ) (в), а: I и II - две энергетически эквивалентные конформации боковых заместителей (упаковка цепей в кристаллической фазе этого полимера в идеальном случае 100%-ного содержания либо конформеров I, либо II).

d~ 3.75 А соответствует расстоянию между идентичными слоями, и его величина определяется толщиной бензольных колец основных цепей и боковых ответвлений с учетом некоторого их отклонения от единой плоскости. Из фрагментов цепей можно в соответствии с полученными структурными данными построить кристаллическую решетку полимера (рис. 36, Зв). Плотность такой упаковки составляет 1.43 г/см³ , а макроскопическая плотность таблетки, определенная методом пикнометрического титрования -1.320 г/см³ .

На рис. 1 представлена также схема большеугловых рентгенограмм, полученных при съемке "в бок" спрессованных таблеток полимера 6. Указанные образцы, как и полимер 5, обладают b-осевой текстурой. В табл. 1 приведены рассчитанные межплоскостные расстояния. Необходимо отметить некоторые особенности полученныхрентгенограмм. В отличие от полимера 5 рефлексы с d ~ 18.5 и 9.34 А, с одной стороны, и рефлей с d~ 6.22 А , с другой, характеризуются различным распределением интенсивности по азимуту, последний (более узкий в радиальном направлении) имеет более четкое сгущение в экваториальной области.

Такое различие в форме рефлекса может быть связано с различной природой этих рефлексов, первые рефлексы имеют индексы hOO, а последний - 00/. Кроме того, на рентгенограмме полимера 6 отсутствует внутримолекулярный рефлекс с d~ 12 А. Отсутствие указанного рефлекса может быть следствием высоко регулярного строения цепи полимера 6 и наличия в ней симметрии типа 2[, характерной, например, для макромолекул "Кевлара". Меридиональный рефлекс, который согласно проведенному отнесению соответствует межслоевому расстоянию, в таб-

Рис. 4. Иллюстрация гипотезы о существовании двух типов слоевых упаковок с bj= 3.40 ubi= 5.07 Ав полимере 6. Показано сечение упаковки по плоскости (200), т.е. укладка бензольных колец боковых ответвлений. Заместители соседних по а макромолекул отличаются на рисунке различным тонированием.

Видно, что структура с b2 может быть получена из упаковки с bjсмещением ближайших вдоль Ь слоев макромолекул в направлении с на величину с/2. Штриховыми линиями отмечена условная граница летках полимера 6 характеризуется заметно меньшей величиной d~ 3,4 А, что означает более плотную по сравнению с полимером 5 упаковку слоев макромолекул. Вероятно, это связано с более плоской формой макроцепи полимера 6, позволяющей соседним в направлении вектора bплоскостям сблизиться вплоть до соприкасания их ван-дер-ваальсовых радиусов. О более плотной упаковке кристаллической фазы полимера 6 свидетельствует также более высокая макроскопическая плотность спрессованной из него таблетки- 1.328 г/см³ .

Отметим также, что на рентгенограмме полимера 6 присутствует дополнительный по сравнению с полимером 5 меридиональный рефлекс с d~5.01 А, характеризующийся значительной полушириной в радиальном направлении и существенной дезориентацией. По нашему мнению, он отвечает рассеянию на другом типе слоевой упаковки, получающейся из максимально плотной с d₀₁ o = 3.40 А смещением части макроцепей вдоль направления с (рис. 4). При этом следует учитывать, что в реальной упаковке полимера 6 два типа слоевых структур присутствуют в виде чередующихся блоков конечной протяженности вдоль Ь.

Таким образом, синтезированы новые полимеры, имеющие жесткую основную цепь и жесткие симметрично расположенные мезогенные заместители. Как оказалось, симметричное расположение заместителей в этом типе полимеровочень сильно понижает растворимость по сравнению с несимметричным замещением [1], что затрудняет получение высокомолекулярных продуктов. Это может быть связано с тем, что более симметричные молекулы сильнее взаимодействуют друг с другом в кристаллической решетке. Из-за низкой молекулярной массы полимеров полученные образцы были хрупкими и поэтому мы не проводили исследование их механических свойств. Однако, согласно данным рентгеноструктурного анализа и компьютерного моделирования, можно предположить, что в синтезированных полимерах имеет место частичное взаимопроникновение боковых заместителей. Это согласуется с теоретическими представлениями для данного класса полимеров [2]. Результаты расчета ставят под сомнение сделанное в работе [5] заключение о том, что боковые ответвления не входят в пространство между заместителями соседней макромолекулы, а образуют структуру наложенных друг на друга и сдвинутых вдоль слоев. В реальном случае, по-видимому, вследствие существования разных конформаций боковых ответвлений сочетаются как взаимопроникновение, так и наложение соседних заместителей, т.е. существование протяженной последовательности взаимоперекрывающихся заместителей представляется маловероятным.
