БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИНФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ

кафедра ЭТТ

РЕФЕРАТ на тему:

« Последовательности одиночных сигналов. Монохроматический и принятый сигнал »

МИНСК, 2008

Последовательности одиночных сигналов.

Очень часто в системах используются последо­вательности одиночных сигналов (рис. 1):

Рис. 1.Последовательность N одиночных сигналов.

Где φ_k -начальные фазы радиоимпульсов, принимаемые в дальнейшей одинаковыми и равными φ₀ .

Корреляционная функция закона модуляции последовательности одиночных сигналов

может быть представлена произведением корреляционной функции оги­бающей последовательности r_n (τ) и бесконечной последовательности корреляционных функций закона модуляции одиночных сигналов (рис. 2):

Корреляционная функция прямоугольной огибающей последовательности является треугольной

, .

Энергетический спектр закона модуляции последовательности оди­ночных сигналов может быть представлен произведением энергетичес­кого спектра закона модуляции одиночного сигнала S₀ (ω) так назы­ваемого междупериодного энергетического спектра S_N (ωТ_п ), который является результатом размножения по частоте с интервалом, равным частоте повторения F_п = 1/Т_п , энергетического спектра огибающей пос­ледовательности S_N (ω) (рис. 2.3.3):

Таким образом, энергетический спектр последовательности оди­ночных сигналов является гребенчатым. Ширина его зубцов определяет­ся шириной энергетического спектра огибающей последовательности и оказывается обратно пропорциональной продолжительности последова­тельности NT_п :

Общая протяжённость энергетического спектра последовательности оди­ночных сигналов определяется шириной спектра одиночного сигнала ∆f₀ , а аффективное число зубцов равно ∆f₀ Т_п .

Рис. 2. Корреляционная функция закона модуляции последовательности одиночных сигналов.

Рис. 3. Энергетический спектр закона модуляции последовательности одиночных сигналов.

Функция неопределённости последовательности радиоимпульсов имеет многолепестковую структуру по всей плотности τ, F. Действительно, её сечение вдоль оси τ определяется квадратом модуля корреляционной функции

С учётом того, что время корреляции одиночного радиоимпульса много меньше периода повторения, выражение для ρ(τ, 0) принимает вид:

Сечение функции неопределенности вдоль оси Fописывается гребен­чатой функцией, характеризующей нормированный энергетический спектр квадрата амплитудного закона модуляции последовательности радиоим­пульсов

Соответствующая диаграмма неопределённости последовательности одиночных сигналов изображена на рис. 4.

Протяженность лепестков ρ(τ, F) по времени и частоте обратно пропорциональна соответственно ширине спектра радиоимпульса и дли­тельности последовательности. Интервалы между лепестками анализи­руемой функции неопределённости взаимосвязаны друг с другом, что исключает возможность независимого изменения их. Так, увеличение интервала вдоль оси времени за счет увеличения периода повторения T_п неизбежно приводит к сокращению интервала вдоль оси частот, величина которого равна F_п . Эффективная протяженность диаграммы неопределённости вдоль оси τ определяется длительность» после­довательности NT_п , а протяжённость вдоль оси F обратно про­порциональна длительности одиночного сигнала 1/T₀ .

В случае непрерывного сигнала (Т₀ = Т_п ) функция неопределён­ности характеризуется многолепестковой структурой не по всей плос­кости τ, F, а лишь вдоль оси τ, поскольку нормированный энер­гетический спектр квадрата амплитудного закона модуляции последова­тельности примыкающих друг к другу радиоимпульсов не является гре­бенчатым, а имеет всего один лепесток, ширина которого вдоль оси частот обратно пропорциональна длительности последовательности

Рис. 4. Диаграмма неопределённости последовательности одиночных сигналов.

Рис. 5. Диаграмма неопределённости непрерывного модулированного сигнала.

Диаграмма неопределённости непрерывного сигнала изображена на рис. 5. Неопределённость, которая характеризуется функцией ρ(τ, F) относится, во-первых, к разрешающей способности по времени запаз­дывания ∆t_r = ∆τ = 1/∆f₀ доплеровской частоте ∆F_д = ∆F_N = 1/NT_п и во-вторых, к интервалу однозначного определения времени запазды­вания t_{r одн} = T_п и доплеровской частоты F_{д одн} = 1/Т_п . В случае непрерывного сигнала Т₀ = Тп интервал однозначного опреде­ления доплеровского смещения частоты не ограничен F_{д одн} → ∞.

Монохроматический сигнал

Монохроматический сигнал представляет робой немодулированное (U(t) = 1) гармоническое колебание (рис. 6):

.

Его можно интерпретировать либо как одиночный простой прямо­угольный радиоимпульс бесконечно большой длительности, либо как бесконечную когерентную (синфазную) последовательность простых пря­моугольных радиоимпульсов с длительностью, равной периоду повторе­ния. Корреляционная функция монохроматического сигнала

где C(τ) - корреляционная функция закона модуляции монохроматического сигнала (рис. 7). Энергетический спектр рассматриваемого сигнала, равный

имеет единственную спектральную составляющую на частоте ω₀ (рис. 8).

Функция неопределённости монохроматического сигнала имеет единственный лепесток, бесконечно узкий вдоль оси частот и беско­нечно широкий вдоль оси времени (рис. 9).

Рис. 6. Монохроматический сигнал.

Рис. 7. Корреляционная функция закона модуляции монохроматического сигнала.

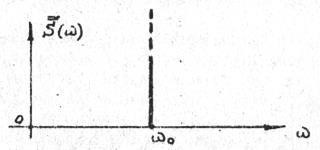

Рис. 8. Энергетический спектр монохроматического сигнала.

Рис. 9. Функция неопределённости монохроматического сигнала.

Принятый сигнал

Принятый сигнал

имеет не только первичную регулярную модуляцию , но и приобретенную в результате отражения, рассеяния, распространения радиоволн вторичную случайную модуляцию

Корреляционная функция принятого сигнала представляется как результат двухэтапного усреднения - статистического усреднения слу­чайной временной структуры (обозначается чертой сверху) и усред­нения регулярной временной структуры:

где

есть корреляционная функция комплексной огибающей принятого сигнала. Статистическое усреднение комплексной огибавшей M(t) , являю­щейся согласно физическим представлениям эргодическим случайным процессом (для которого усреднение по времени и по ансамблю реали­заций эквивалентны), предполагает усреднение по множеству реализа­ций, продолжительность которых ограничена временем наблюдения объек­та наблюдения (сигнала) в пределах одного элемента разрешения. Иными словами, статистическое усреднение предполагает усреднение по множеству реализаций. Корреляционная функция комплексной огибающей М(t) является характеристикой как амплитудных, так и фазовых его флуктуации. Она определяется экспериментально. Результаты многочис­ленных экспериментальных исследований свидетельствуют о возможноcти её аппроксимации удобной в практических приложениях экспоненциаль­ной кривой (рис. 10): где - нормированная корреляционная функция флуктуации принятого сигнала.

Рис. 10. Нормированная корреляционная функция флуктуаций принятого сигнала.

Время корреляции флуктуации принятого сигнала τ₀ зависит от многих факторов (диапазона частот, размеров объекта наблюде­ния, динамики его движения, условий распространения радиоволн и др.) и может изменяться в широком диапазоне от единиц миллисекунд до единиц секунд.

Таким образом, корреляционная функция принятого сигнала окончательно может быть представлена следующим выражением:

Она отличается от корреляционной функции излучаемой нефлуктуирующей ограниченной последовательности одиночных сигналов наличием дополнительного сомножителя r₀ (τ) . Произведение r_N (τ) * r_c (τ) характеризует нормированную корреляционную функцию огибающей ограниченной по времени и флуктуирующей по амплитуде и фазе последовательности одиночных сигналов:

.

Энергетический спектр принятого сигнала представляется произведе­нием энергетического спектра одиночного сигнала и междупериодного энергетического спектра флуктуирующей ограниченной последова­тельности

причем гребенчатый междупериодный энергетический спектр есть размноженный по частоте с интервалом, равным частоте повторения, энергетический спектр огибающей последовательности с учетом ог­раниченного времени наблюдения и флуктуации:

Ширина зубцов энергетического спектра принятого сигнала, т.е. ширина энергетического спектра огибающей последовательности, оп­ределяется, во-первых, величиной, обратной времени наблюдения (продолжительности последовательности) и, во-вторых, спектра флуктуации принятого сигнала:

Вероятностные свойства принятого сигнала определяются ве­роятностными характеристиками его комплексной огибающей. Наиболее полной характеристикой комплексной огибающей принятого сигнала, которая вместе с тем является необходимой при решении целого ряда задач синтеза и анализа РТС, является многомерная плотность вероятности значений этого процесса, взятых в диск­ретные моменты времени.

Рис. 11. Совместное распределение квадратурных составляющих комплексной огибающей принятого сигнала.

Поэтому совместное распределение вероятности квадратурных сос­тавляющих комплексной огибающей принятого сигнала определяется выражением

и изображается колоколообразной поверхностью (рис. 11).

Совместная плотность вероятности квадратурных составляю­щих представляется произведением одномерных нормальных (гаус­совых) распределений вероятности каждой квадратурной составляющей

что свидетельствует о независимости квадратурных составляющих для одного и того же момента времени.

Определение совместного распределения вероятности ампли­туда и фазы принятого сигнала Е_с и φ_с связано с функциональным преобразованием

(M₁ , M₁ ^* ) → (Е_с , φ_с ).

Поскольку

М1 = Е_с exp(iφ_c );

M1* = E_c exp(-iφ_c ),

якобиан этого преобразования равен

Поэтому совместное распределение вероятности амплитуды и фазы принятого сигнала определяется выражением

Учитывая, что амплитуда принятого сигнала может принимать любые положительные значения, находим одномерное распределение фазы принятого сигнала:

которое является равномерным на интервале -πдо πрадиан (рис. 12).

Учитывая, что фаза принятого сигнала может принимать любые значения от -π до π радиан, находим одномерное распределе­ние вероятности амплитуды принятого сигнала

которое называется релеевским распределением (рис. 13).

Совместная плотность вероятности амплитуды и фазы принято­го сигнала есть произведение одномерных распределений вероятности амплитуды и фазы:

р(Е_с , φ_с ) = р(Е_с ) + р(φ_с )

что свидетельствует о независимости мгновенных значений ампли­туды и фазы принятого сигнала для одного и того же момента времени.

Мгновенная мощность принятого сигнала есть половина квад­рата его амплитуды:

Р_с = Е_с ² /2

Учитывая, что якобиан преобразования Ес → Рс равен

Рис. 12. Равномерное распределение фазы принятого сигнала.

Рис. 13. Релеевское распределение амплитуды принятого сигнала.

Рис. 14. Экспоненциальное распределение мгновенной мощности принятого сигнала.

Поэтому плотность вероятности мгновенной мощности принятого сигнала определяется выражением:

Такое распределение называется экспоненциальным (рис. 14).

ЛИТЕРАТУРА

1. Охрименко А.Е. Основы извлечения, обработки и передачи информации. (В 6 частях). Минск, БГУИР, 2004.

2. Девятков Н.Д., Голант М.Б., Реброва Т.Б.. Радиоэлектроника и медицина. –Мн. – Радиоэлектроника, 2002.

3. Медицинская техника, М., Медицина 1996-2000 г.

4. Сиверс А.П. Проектирование радиоприемных устройств, М., Радио и связь, 2006.

5. Чердынцев В.В. Радиотехнические системы. – Мн.: Высшая школа, 2002.

6. Радиотехника и электроника. Межведоств. темат. научн. сборник. Вып. 22, Минск, БГУИР, 2004.
