РЕФЕРАТ
На тему:
«Стандарты сотовой связи 1-го и 2-го поколений. Организация хэндовера»
МИНСК, 2008
Стандарты сотовой связи 1-го поколения.
Первые системы двусторонней радиотелефонной связи между подвижными объектами появились более 50 лет назад. Связь осуществлялась на фиксированных частотах, а передаваемые сигналы занимали в эфире широкую полосу частот. С развитием техники традиционной (конвенциональной) радиосвязи возникли проблемы, связанные с ограниченным частотным ресурсом и низкой пропускной способностью таких систем.
Идея создания сотовых систем была основана на разбиении обслуживаемой территории на небольшие зоны (соты), в каждой из которых размещена, как правило, одна базовая станция. Такой принцип организации связи позволяет увеличить число абонентов и повысить качество связи за счет повторного использования одних и тех же частот в различных сотах.
Однако прошло много лет, прежде чем такие системы были реализованы на практике. Лишь в начале 80-х годов в ряде стран были развернуты коммерческие системы сотовой связи, использующие для передачи речи аналоговую частотную модуляцию. Одной из первых начала предоставлять услуги система NMT-450 (NordicMobileTelephone), созданная в 1981 г. рядом Скандинавских стран. Вскоре появились и другие системы, работающие в диапазоне частот 400-500 МГц. Это были системы стандарта С-450 (Германия), Radiocom-2000 (Франция), RTMS-101Н (Италия).
Наиболее мощный толчок к разработке новых систем сотовой и транкинговой радиосвязи был дан, когда началось интенсивное освоение диапазона частот 800-900 МГц. С появлением таких систем как AMPS (США), NMT-900 (Скандинавские страны), TACS и ETACS (Англия), HCMTS, J-TACS (Япония) началась эра систем подвижной сотовой связи (СПСС). Все перечисленные стандарты являются аналоговыми и относятся к первому поколению систем сотовой связи.
По своим характеристикам СПСС первого поколения выгодно отличались от используемых ранее систем двусторонней речевой связи. Благодаря сотовому принципу территориально-частотного планирования удалось добиться лучшего качества связи при более высокой эффективности использования частотного спектра.
Стандарт NMT-450 особенно удобен при обеспечении связи на больших территориях с относительно малой плотностью населения. Этот стандарт до сих пор занимает прочную позицию на рынке подвижной связи. В России на долю NMT-450 приходится около 10% всех абонентов сотовых сетей, и он принят наряду с GSM в качестве федерального.
Первый опыт эксплуатации аналоговых систем позволил выявить также и ряд присущих им недостатков: возможность прослушивания переговоров, наличие двойников, перегруженность частотного диапазона вследствие его неэффективного использования, ограниченность зоны действия. Кроме того, распространение радиоволн в условиях интенсивных городских застроек связано с возникновением глубоких селективных замираний, вызванных многолучевым распространением радиоволн. Наличие замираний приводит к ухудшению отношения сигнал/шум на выходе ЧМ приемника на 10-20 дБ. Таким образом, с точки зрения качества передачи речи системы первого поколения не оправдали возлагавшихся на них ожиданий.
Начиная с середины 80-х годов, в мире начался интенсивный рост числа подвижных абонентов, который превзошел все самые смелые прогнозы. Стало ясно, что существующие аналоговые системы, базирующиеся на большом числе несовместимых друг с другом стандартов, не отвечают современным требованиям, и переход от действующих аналоговых сетей к цифровым технологиям является неизбежным. Число абонентов аналоговых сетей с каждым годом стремительно уменьшается, а в некоторых странах наметился полный отказ от них.
Стандарты 2-го поколения
Первые проекты цифровых систем сотовой связи, которые сейчас принято относить ко второму поколению, появились в начале 90-х годов. Они отличаются от аналоговых систем двумя принципиальными отличиями [6]:
а)возможностью использования спектрально-эффективных методов модуляции в сочетании с временным (TDMA) и кодовым (CDMA) разделением каналов вместо традиционно используемого в аналоговых системах частотного разделения каналов (FDMA);
б)предоставлением пользователям широкого спектра услуг за счет интеграции передачи речи и данных с возможностью шифрования (засекречивания) данных.
Переход на цифровые способы передачи и обработки информации позволил существенно сократить число стандартов. К 1995 г. в мире действовали цифровые системы трех стандартов - GSM, D-AMPS (IS-54, впоследствии IS-136) и РDС.
Широкое распространение получил общеевропейский стандарт GSM, который был создан по инициативе специальной группы подвижной связи GroupSpecialMobile, GSM (позднее была предложена другая расшифровка названия стандарта GSM - GlobalSystemforMobileCommunications), организованной в рамках ETSI. Первая коммерческая сеть, работающая в стандарте GSM, была развернута в 1992 г. в Германии. С тех пор стандарт непрерывно развивается и совершенствуется. Он уже адаптирован для работы в частотном диапазоне 1800 МГц (GSM-1800) и 450 МГц (GSM-400) в Европе и 1900 МГц (PCS) в США.
Начало разработки цифровых технологий в США положил стандарт IS-54, который разрабатывался с целью повышения емкости действующих в США аналоговых систем AMPS, и был одобрен в 1989 г. подкомитетом TR45.3 TIA. В системе TDMA(D-AMPS,IS-136) заложены современные технические решения, позволившие реализовать 3 речевых канала в одномчастотном канале системы AMPS (ширина канала 30 кГц). Первые системы на базе этого стандарта были введены в эксплуатацию в 1992 г. В США стандарт TDMA является базовым — им пользуются более 40% абонентов. Распространение технологии TDMA не ограничивается Северной Америкой.
В развитии цифровой сотовой связи от Европы и США не отставала и Япония, разработавшая собственный стандарт PDC (Personal Digital Cellular)3 - персональная цифровая система сотовой связи. Японский стандарт подвижной связи был утвержден в 1994 г. Сети на базе РDС развертываются в основном для национального использования и не оказывают существенного влияния на мировой рынок. В Японии сеть РDС обеспечивает покрытие практически всей территории, на которой проживает около 99% ее населения.
Эксплуатация первой коммерческой сотовой системы подвижной связи на базе технологии CDMA была начата в сентябре 1995 г. в Гонконге. До этого момента стандарт IS-95 получил одобрение ITU и вошел в состав Рекомендации М.1073 1TU-R. Число сотовых сетей, построенных на базе CDMA (IS-95) и предоставляющих услуги как фиксированной, так и подвижной связи, неуклонно растет. Система CDMA применяется в основном в тех случаях, когда требуется построить сеть повышенной емкости или с более высоким качеством передачи речи.
Следующий важный шаг в развитии сотовых систем после введения цифровых технологий - переход к микросотовой и пикосотовой структуре сетей. Использование таких сетей позволяет обслуживать абонентов в городских районах с интенсивной застройкой и закрытых зонах (офисы, подземные гаражи и др.). Принципы построения микросотовых систем отличаются от макросотовых систем. В них отсутствует частотное планирования, не обеспечивается хэндовер, не осуществляется измерение уровня сигнала. В 1992 г. был утвержден европейский стандарт DECT (Digital European Cordless Telecommunications) реализующий технологию радиодоступа с малой мощностью излучения (10-25 мВт) и обеспечивающий очень высокую плотность расположения абонентских устройств. Широкое внедрение технологии началось с 1995 г., когда было продано около 2 млн. терминалов.
Исторически так сложилось, что профессиональные системы радиосвязи (в последние годы они чаще называются транкинговыми) начали создаваться задолго до появления сотовых. К профессиональным системам, как известно, относятся различные ведомственные и корпоративные радиосети для скорой помощи, служб охраны порядка и др. Развитие таких сетей идет в направлении улучшения качества и конфиденциальности связи.
Многие виды современных услуг не могли в полной мере предоставить системы первого поколения (SmartTrunkII, LTR, Multi-Net, Accessnet, Smartnet, EDACS, MPT 1327).
Отличительная особенность транкинговых систем - возможность эффективного использования полосы частот за счет организации свободного доступа к общему частотному ресурсу ретрансляционного пункта, содержащего обычно несколько ретрансляторов, связанных друг с другом с помощью общей шины управления. Гибкая архитектура транкинговых систем позволяет передавать как индивидуальные вызовы, так и вызовы абонентов нескольких групп или сразу всех абонентов сети. Работа станции на излучение в таких системах обычно осуществляется не непрерывно, а лишь по нажатию тангенты радиотелефона, что уменьшает перегруженность эфира.
Однако существующие сети профессиональной связи первого поколения не гарантируют высокой конфиденциальности и надежной защиты от несанкционированного доступа, и, что особенно существенно, не обеспечивают аутентификацию абонентов и идентификацию абонентского оборудования. Эти задачи намечено решить при создании цифровых систем профессиональной связи второго поколения (АРСО, ТЕТRА), которые призваны заменить огромное число несовместимых друг с другом аналоговых стандартов.
Стандарт на цифровую систему транкинговой связи АРСО 25 разработан в США. Его реализацию намечено осуществить в два этапа с целью плавного перехода от существующих аналоговых сетей к цифровым. С технической точки зрения переход ко второму этапу связан со снижением в 2 раза шага сетки частот (до 6,25 кГц) и использованием спектрально эффективной модуляции CQPSK.
Под влиянием впечатляющих успехов стандарта сотовой связи GSM в ETSI был разработан общеевропейский стандарт цифровой транкинговой системы радиосвязи ТЕТRА (TransEuropeanTrunkedRadio). В ТЕТRА заложены универсальные технические решения, которые позволяет с минимальными затратами реализовывать систему в разных диапазонах частот и с отличающимися протоколами связи. Наряду с экономией частотного ресурса система ТЕТRА обеспечивает большие возможности в части наращивания технических возможностей, предусматривая в перспективе предоставление услуг 3-го поколения и реализацию разных сценариев внедрения.
Системы подвижной спутниковой связи появились около 30 лет назад, когда на орбиту был выведен геостационарный космический аппарат (КА) Marisat. Первоначально мобильные земные станции (ЗС) разрабатывались как системы специального назначения (морские, воздушные, автомобильные, железнодорожные) и были ориентированы на ограниченное число пользователей. Надежность связи была невысокой, что связано с низкой энерговооруженностью подвижных объектов и проблемами обеспечения устойчивости связи при сложном рельефе местности и малых рабочих углах места. Земные станции первого поколения (стандарт Inmarsat-A) предназначались в основном для создания ведомственных и корпоративных сетей с радиальной (или радиально-узловой) структурой с большими центральными станциями.
Революционные преобразования в области мобильной спутниковой связи произошли в начале 90-х и были обусловлены тремя факторами: коммерциализацией космических программ, использованием низкоорбитальных и средневысотных КА и повсеместным переходом на цифровую связь с использованием цифровых сигнальных процессоров (DSP). Процесс конверсии сопровождался заимствованием и переносом передовых военных технологий в коммерческие программы. В результате были реализованы несколько проектов глобальных систем спутниковой связи с КА на низких орбитах (Indium, Globalstar), средневысотных (ICO), а также две региональные системы (AceS и Thuraya).
Глобальная система персональной спутниковой связи Iridium была введена в эксплуатацию в конце 1998 г. Проработав около полутора лет, она прекратила свое существование. Детальный анализ случившегося еще предстоит, однако уже сейчас ясно, что великолепно задуманный и реализованный технический проект оказался не востребованным массовым рынком. Главные причины — низкий спрос на услуги голосовой связи и просчеты в маркетинговой политике.
На этапе формирования концепции системы (1987 г.), идея портативных спутниковых телефонов и пейджеров выглядела привлекательной и вполне конкурентоспособной. Однорежимные (спутниковые) и двухрежимные (спутниковые/сотовые) абонентские терминалы должны были обеспечить гибкую стратегию предоставления услуг и развертывания системы Iridium.
Однако разработчики проекта Iridium не учли те серьезные изменения, которые произошли в мире за последние годы. Они прежде всего связаны с успехами наземной связи. Новые модификации сотовых телефонов легче и удобнее, а тарифы более привлекательные, чем в спутниковой связи. Кроме того, время работы без подзарядки аккумуляторных батарей в спутниковой связи меньше, а возможности работы из зданий ограничены. Что же касается обслуживания труднодоступных районов и океанов, в которых спутниковая связь не имеет себе альтернативы, то оказалось, что желающих общаться по объявленным тарифам не так уж и много, чтобы окупить эксплуатационные затраты.
В 2000 году начается эксплуатация трех систем: глобальной системы персональной спутниковой связи Globalstar и региональных систем ACeS и Thuraya, ориентированных не только на голосовую связь, но и передачу данных. В 2001 г. введена в эксплуатацию система ICO.
Дальнейшее развитие систем подвижной спутниковой связи будет осуществляться в рамках реализации проектов систем 3-го поколения.
Классификация систем 2-го поколения
В основу предлагаемой классификации систем подвижной радиотелефонной связи 2-го поколения положены три основных признака: назначение системы, метод многостанционного доступа и схема дуплексирования каналов. В зависимости от назначения и размеров зоны обслуживания все системы подвижной связи могут быть разделены на 4 класса (рис.1):
- спутниковые системы связи с зоной обслуживания в одном луче 400-800 км и глобальной зоной обслуживания для одного спутника 3000-8000 км в зависимости от высоты орбиты;
- системы сотовой подвижной радиосвязи с радиусом действия от 0,3 до 35 км;
- транкингозые (профессинальные) системы радиосвязи с радиусом зоны обслуживания от 2 до 50 км в зависимости от высоты подъема антенны;
- системы беспроводного доступа с типовыми размерами соты до 0,3 км.
Различия между системами разных классов, прежде всего, состоят в составе и качестве предоставляемых услуг. Наиболее высокое качество обеспечивают сотовые сети и системы беспроводного доступа, предоставляющие услуги двусторонней радиосвязи в интересах как мобильных, так и стационарных абонентов (телефонные сети общего пользования, ISDN и др.). Аналогичные услуги, но с меньшими возможностями, реализованы в спутниковых системах. Что же касается транкинговых систем, то в них основным видом обслуживания является полудуплексная связь и групповой вызов абонентов.

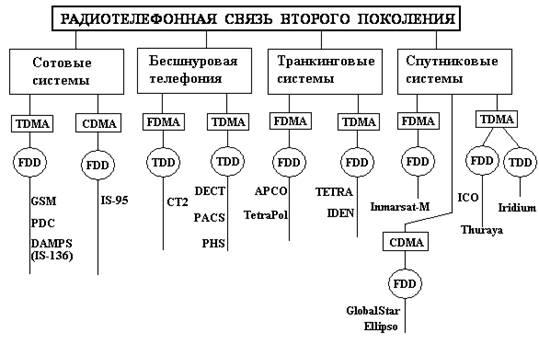

Рис.1. Классификация систем подвижной связи второго поколения
Размеры соты зависят от плотности абонентов, приходящейся на единицу зоны покрытия, и характера распределения абонентов по обслуживаемой территории. В местах с повышенной плотностью абонентов создаются пикосоты с радиусом до 100 м, а в районах наиболее интенсивной застройки и с высокой плотностью населения организуются микросоты (0,1-0,5 км). Радиус действия макросотовых зон, которые охватывают город и пригородные зоны, не превышает 30-35 км. Что же касается обслуживания абонентов в сельской местности, удаленных и труднодоступных районах, то оно может осуществляться как с использованием наземных сотовых, так и спутниковых систем.
Сотовые сети и системы беспроводного доступа могут обслуживать районы с большой плотностью абонентов до 10000 Эрланг на квадратный километр. Транкинговые сети более эффективны, когда объем трафика не превышает 1-2 Эрл/кв. км. Для повышения спектральной эффективности в сотовых системах используется широкополосная ТDМА или CDMA, в то время как в транкинговых сетях в основном применяются узкополосная TDMA или FDMA.
Другое различие заключается в схеме организации связи. В сотовых системах и системах беспроводного доступа осуществляются индивидуальные вызовы между абонентами. Средняя длительность разговора может достигать несколько минут. Типовой режим работы транкинговых систем основан на передаче коротких вызовов (менее 1 мин), которые могут организовываться как индивидуально, так и через диспетчера. Время установления связи в транкинговых системах небольшое и, как правило, не превышает 0,3 с.
По способу использования частотного ресурса системы подвижной связи разделяются на два класса:
- системы связи с жестко закрепленными за абонентами каналами;
- системы с предоставлением канала по требованию при нахождении абонентов в общей зоне обслуживания.
В системах с фиксированным закреплением каналов обеспечивается высокая оперативность связи. Принцип фиксированного закрепления каналов получил широкое распространение в системах конвенциональной радиосвязи и ряде транкинговых систем. Транкинговые системы второго поколения относятся к системам со свободным доступом. Они позволяют работать на любом канале в пределах выбранной группы частот, причем конкретный канал закрепляется за выделенным ресурсом. В сотовых сетях и системах беспроводного доступа обеспечивается предоставление канала по требованию при нахождении абонентов в одной зоне обслуживания
Использование в системах 2-го поколения новых системных и технических решений позволило улучшить отношение сигнал/шум (Eb/No). Если в аналоговых системах 1-го поколения, отношение Eb/No было равно 17-18 дБ, то в системах 2-го поколения этот показатель уже равен 7-9 дБ
Системы подвижной связи второго поколения имеют ограниченные возможности по наращиванию пропускной способности и видов услуг в рамках выделенного частотного диапазона. Рост их емкости возможен лишь за счет перехода на полускоростные каналы (GSM), использования более эффективных методов модуляции и применения секторных антенн. Секторизация сот в сочетании с использованием спектрально-эффективных методов модуляции позволяет увеличить их пропускную способность, но не более чем в 10 раз.
Организация хэндовера
В системах подвижной сотовой и спутниковой связи важную роль играет метод автоматического переключения вызова на другой канал в момент, когда мобильная станция7
перемешается из соты в соту или переключается с одного спутника на другой. Такой метод получил название хэндовер (от английского handover). При переключении на соседнюю базовую станцию (в наземных системах) или другой луч бортовой антенны (в спутниковых сетях) обычно происходит смена частоты несущей.
Существуют два основных типа хэндовера: жесткий и мягкий. Жесткий алгоритм переключения каналов сопровождается кратковременным прерыванием связи в момент перемещения абонента из соты в соту. Такой метод автоматического переключения канала осуществляется в большинстве систем 2-го поколения, использующих метод TDMA (GSM, IS-136, РDС). Обрыв и восстановление связи воспринимается абонентом как «щелчок» в телефонной трубке, хотя возможно и более длительное прерывание разговора, когда связь с одной базовой станцией прекратилась, а с другой еще не установлена.
Мягкий хэндовер происходит без потери качества связи. Он осуществляется между различными секторами антенны базовой станции в пределах соты (работа на одной несущей частоте). В настоящее время он реализован в таких системах, как CDMA (IS-95) и Globalstar.
Управление процедурой хэндовера может быть организовано несколькими способами. В пределах одной соты может быть использовано макроразнесение, когда мобильная станция в процессе переключения связана одновременно с несколькими базовыми станциями (мягкий режим переключения).
В случае межчастотного хэндовера, т.е. с изменением несущей при переходе мобильной станции от одной соты к другой, непрерывность связи обеспечивается с использованием дополнительного приемопередатчика, либо за счет временного разделения, когда кадр разделяется на две части, а информация сжимается в два раза.
В случае, если произошел сбой при организации мягкого хэндовера, то реализуется обычный алгоритм жесткого хэндовера, который аналогичен тому, который используется в ТDМА системах.
Принципы построения микросотовых систем беспроводного доступа отличаются от макросотовых тем, что в них частота переключений при хэндовере должна быть существенно выше, чем в сотовых системах. Следовательно, необходимы быстродействующие алгоритмы переключения каналов. Наиболее эффективно эта задача решена в сети беспроводного доступа DECT, где применяются распределенные алгоритмы управления, обеспечивающие принудительное переключение абонента.
Таким образом, проведенный анализ показал, что существующие системы 2-го поколения несовместимы друг с другом. В каждом из трех крупных регионов мира - Северной Америке, Европе и Азии использовались различные технологии и пути перехода от аналоговых систем первого поколения ко второму поколению. Более того, даже внутри каждого из регионов отдельные страны реализуют различные подходы к созданию и внедрению систем подвижной связи.
Тем не менее, основная задача, которая стояла перед цифровыми системами второго поколения - массовое обеспечение услуг речевой связи и низкоскоростной передачи данных - была достигнута.
