Структура и режимы работы программируемого периферийного адаптера К580ВВ55
Цель работы - ознакомление со структурой и режимами работы программируемого периферийного адаптера К580ВВ55.
1. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ
Описание лабораторной установки
Для связи "Микролаб" с объектом управления, для ввода и вывода информации используются 24 линии. Эти линии сгруппированы в 3 порта по 8 линий в каждом и могут быть использованы для вывода, ввода или для ввода-вывода через двунаправленные линии. Указанные порты ввода-вывода построены на унифицированной интерфейсной программируемой БИС К580ВВ55. Программируемый периферийный адаптер (ППА) К580ВВ55, может быть использован в качестве интерфейсной БИС для широкого набора различного периферийного оборудования без каких - либо дополнительных внешних логических схем.

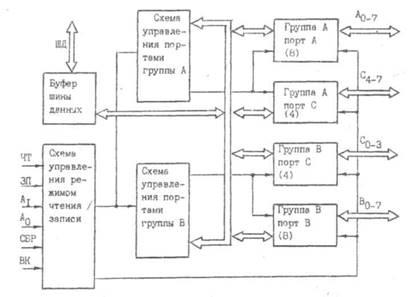

Рисунок 1.1 - Структурная схема ППА К580ВВ55.
В табл.1 перечислены основные операции, реализуемые ППА К580ВВ55 (РУС - регистр управляющего слова).
Таблица 1.1 – Основные операции ППА К580ВВ55
| Действие |
Сигналы управления |
Операции |
| А1 |
А0 |
ЧТ |
ЗП |
ВК |
| Чтение |
0
0
1
|
0
1
0
|
0
0
0
|
1
1
1
|
0
0
0
|
А→ШД
В→ШД
С→ШД
|
| Запись |
0
0
1
1
|
0
1
0
1
|
1
1
1
1
|
0
0
0
0
|
0
0
0
0
|
ШД→А
ШД→В
ШД→С
ШД→РУС
|
Необходимоотметить, чтопошинеданныхШДпроисходитнетолькообменданными, ноизасылкаизмикропроцессораМПвППАуправляющихслов УС, генерируемыхпрограммнымобеспечениемпроцессорампередачавМПинформацииосостояниипериферийногооборудования. Низкийуровеньсигнала науправляющемвходеВКразрешаетинформационнуюсвязьмеждуППАиМП. ВсоставППАвходяттрипортасразличнымихарактеристиками. Ихфункциональноеназначениеопределяетсякодомуправляющегослова, котороезагружаетсяпроцессоромврегиструправляющегословаРУС. СигналынаадресныхвходахА0иA1 производятселекциюодногоизтрехпортовА, ВилиС илирегистрауправляющегословавнутриадаптера. Восьмиразрядныепорты А, ВиСадаптерамогутбытьиспользованыразличнымспособомвзависимостиотхарактеристикконкретногопериферийногооборудования.
НастройкавнутреннейорганизацииППА, т.е. специализацияегодля конкретногопериферийногооборудования, производитсяподвоздействием управляющегословарежимработы.

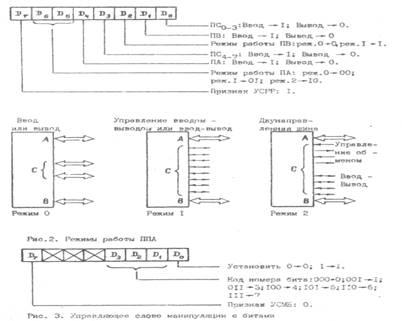

Какпоказанонарис. 2, ППАможетнаходитьсявтрехосновныхрежимах: 0 - основнойрежимввода - выводаинформации; 1 - режимстробируемоговвода-выводаинформации; 2 - режимдвунаправленнойшины.
Любойизперечисленныхрежимовможетбытьвыбранвходевыполнения системойпрограммыиустановлензагрузкойуправляющегословапокоманде OUT. Такаявозможностьпозволяетпростымипрограммнымисредствами осуществлятьреконфигурациюпериферииМПсистемы. Следуетобратитьвниманиенато, чтопортСврежимах 1 и 2 можетбытьиспользованнекак портданных, авкачествебуферногорегистрадляуправленияпроцедурами ввода - вывода. ЛюбойизвосьмиразрядовпортаСможетбытьустановлен в 0 иливIпокомандеOUT, котораяпередаетуправляющееслово манипуляциисбитами (УСМБ). УСМБпредставленонарис. 3.
Управляющее Слово Режима Работы (УСРР).
ЛюбойизразрядовпортаСможетбитьвыбранразработчикомсистемы вкачестветриггеразапросапрерыванияилитриггерафиксацииразрешения прерывания.
ВМПУ "Микролаб" принятаследующаяадресацияпортовввода-вывода; FB - региструправляющегослова;
ГА - адреспортаС;
F9 - адреспортаВ;
F8 - адреспортаА.
КвосьмиразрядампортаАитремразрядампортаСподключенаклавиатура, состоящаяиз 24 клавиш.
КвосьмиразрядампортаВподключенысветодиодныеиндикаторы.
КтремразрядампортаС (которыенеиспользуютсяприсканировании клавиатуры) подсоединенытумблеры, т.е. запрограммировавППАопределеннымобразом, можносчитыватьданныестумблеровивводитьихвМП.
КнулевомуразрядупортаВкромесветодиодаподключенгромкоговоритель, т.е. организовавопределеннымобразомпрограмму, можно "заставить" громкоговорительзвучать.
|
