Моделирование пассивных и активных фильтров
ЦЕЛЬ РАБОТЫ
Пользуясь программной средой Electronics Workbench смоделировать: пассивные фильтры низкой частоты (ФНЧ), однозвенные и двухзвенные; пассивные фильтры высокой частоты (ФВЧ), однозвенные и двухзвенные; полосовой и режекторный фильтры (ППФ); активный ФНЧ на ОУ; активный ФВЧ на ОУ; полосовой фильтр активного типа.
С помощью программы FilterLab построить АЧХ и ФЧХ, смоделировать электрические схемы для фильтров Баттерворта и Чебышева.
ХОД РАБОТЫ
1. Параметры элементов однозвенного пассивного ФНЧ рассчитываются, исходя из требуемой частоты среза f0
и принятого волнового сопротивления р. В рассматриваемом примере имеем при f0
= 10 000 Гц и = 8 Ом:
мкГн,
мкФ.
Рисунок 1 - Пассивный фильтр низкой частоты (ФНЧ), однозвенный.
В случае двухзвенного фильтра по сравнению с однозвенным, удается получить характеристику с более крутым фронтом.
Рисунок 2 - Пассивный фильтр низкой частоты (ФНЧ), двухзвенный.
2. Параметры элементов однозвенного ФВЧ рассчитываются, исходя из требуемой частоты среза f0
и принятого волнового сопротивления р. В рассматриваемом примере имеем при f0
= 300 Гц и = 8 Ом:
мкГн,
мкФ.
Рисунок 3 - Пассивный фильтр высокой частоты (ФВЧ), однозвенный.
В случае двухзвенного фильтра, по сравнению с однозвенным, удается получить характеристику с более крутым фронтом.
Рисунок 4 - Пассивный фильтр высокой частоты (ФВЧ), двухзвенный.
3. Параметры элементов двухконтурного полосового фильтра рассчитываются, исходя из центральной частоты фильтра f0
. При С = 1000*10-9
Ф и L = 0,25 мкГн имеем:
МГц.
Далее резонансные частоты контуров раздвигаются, для чего емкость одного увеличивается на 1-2 %, другого - уменьшается. Чем шире должна быть получена полоса пропускания фильтра, тем больше это изменение емкости.
Рисунок 5 - Полосовой фильтр.
4. Параметры элементов трехконтурного режекторного фильтра, как и в предыдущем случае, рассчитываются исходя из центральной частоты фильтра f0
. В рассматриваемом случае центральная частота f0
= 0.32 МГц.
Рисунок 6 - Режекторный фильтр.
5. Комплексный коэффициент активного ФНЧ 1-го порядка определяется выражением:
для модуля коэффициента передачи имеем:
где Т = R2
C2
- постоянная времени фильтра.
Рисунок 7 - Активный ФНЧ на ОУ.
6. для модуля коэффициента передачи активного ФВЧ имеем
где Т = R1
C1
- постоянная времени фильтра.
Рисунок 8 - Активный ФВЧ на ОУ.
7. Комплексный коэффициент активного фильтра 2-го порядка определяется выражением:
Проводимости равны:
Y1
= g1
= 1/R1
, Y2
= g2
= 1/R2
, Y3
= jC3
, Y4
= jC4
, Y5
= g5
= 1/R5
.
При данных величинах для модуля комплексного коэффициент передачи равен:

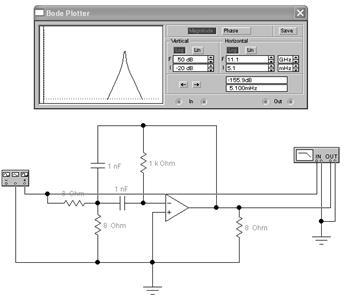

Рисунок 9- Полосовой фильтр активного типа.

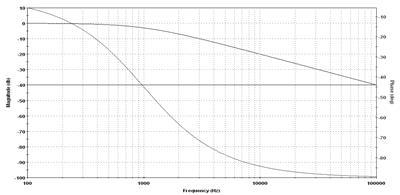

АЧХ и ФЧХ для ФНЧ 1-го порядка Баттерворта и Чебышева:
Рисунок 9- АЧХ и ФЧХ.
Электрическая схема:
Рисунок 10 - Электрическая схема.

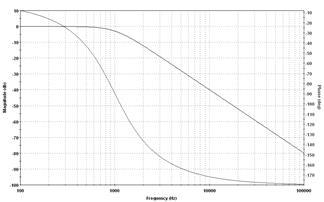

АЧХ и ФЧХ для ФНЧ 2-го порядка Баттерворта и Чебышева:
Рисунок 11- АЧХ и ФЧХ.
Электрическая схема:
Рисунок 12 - Электрическая схема.
8. АЧХ и ФЧХ для ФВЧ 1-го порядка Баттерворта и Чебышева:
Рисунок 13 - АЧХ и ФЧХ.
Рисунок 14 - Электрическая схема
АЧХ и ФЧХ для ФВЧ 2-го порядка Баттерворта и Чебышева:
Рисунок 15 - АЧХ и ФЧХ.
Электрическая схема:
Рисунок 16 - Электрическая схема
Таблица 1.1- Расчет фильтров 2-го порядка при f=150 KHz
Фильтр
|
С=, nF
|
R1=, KОм
|
R2=, KОм
|
Rfb=,KОм
|
Bessel
|
1
|
0.779
|
2.338
|
6.234
|
Butterworth
|
1
|
0.750
|
1.501
|
4.502
|
Chebyshev (0.5 dB Ripple)
|
1
|
0.779
|
1.045
|
3.648
|
Chebyshev (1 dB Ripple)
|
1
|
0.815
|
0.891
|
3.411
|
Chebyshev (2 dB Ripple)
|
1
|
0.898
|
0.705
|
3.207
|
Chebyshev (3 dB Ripple)
|
1
|
0.996
|
0.585
|
3.163
|
Выводы
В ходе лабораторной работы мы ознакомились со схемотехническими особенностями различных типов фильтров.
Определили то, что АЧХ фильтра должна приближаться к идеальной, а затухания, вносимые им, быть минимальными.
Пассивные фильтры вносят большие затухания по сравнению с активными фильтрами, однако имеют простоту в схемотехническом решении и расчёте составляющих его деталей.
Данные типы фильтров нашли широкое применение в широкополосных усилителях и акустике, которые имеют раздельные тракты НЧ, СЧ, ВЧ.
|
