Курсовая работа: Проектирование учебной локальной вычислительной сети

Федеральное агентство по образованию РФ

ФГОУ СПО

«Петровский колледж»

Курсовая работа

по дисциплине «Компьютерные сети и телекоммуникации»

Тема: «Проектирование учебной локальной вычислительной сети»

Выполнил: Курилович Н.Г.

Проверил: Маркелов Ю.П.

Санкт-Петербург 2010

Содержание

Введение

Этап 1. Инфологическое обследование объекта автоматизации

Этап 2. Проектная стадия

Этап 3. Расчет конфигурации сети

Заключение

Введение

Наше время характеризуется бурным развитием телекоммуникационных технологий.

Объединение компьютеров в сети позволило значительно повысить производительность труда. Компьютеры используются как для производственных (или офисных) нужд, так и для обучения.

Локальная сеть –это группа связанных между собой компьютеров, серверов, принтеров, расположенных в пределах здания, офиса или комнаты. Локальная сеть дает возможность получать совместный доступ к общим папкам, файлам, оборудованию, различным программам и т.д.

Использование ресурсов локальной сети дает возможность существенно снизить финансовые затраты предприятия, повысить уровень безопасности хранения важных данных, сократить временные затраты сотрудников компании на решение различного вида задач, а так же повышение общей эффективности работы.

Компьютеры могут соединяться между собой, используя различные среды доступа: медные проводники (витая пара), оптические проводники (оптические кабели) и через радиоканал (беспроводные технологии). Проводные связи устанавливаются через Ethernet, беспроводные — через Wi-Fi, Bluetooth, GPRS и прочие средства. Отдельная локальная вычислительная сеть может иметь шлюзы с другими локальными сетями, а также быть частью глобальной вычислительной сети (например, Интернет) или иметь подключение к ней.

LAN (Local Area Network) - локальная сеть, предназначенная для объединения территориально сгруппированных сетевых устройств. Все сетевые устройства внутри LAN обладают информацией об MAC-адресах соседних сетевых адаптеров и обмениваются данными на втором (канальном) уровне семиуровневой модели OSI.

Основные преимущества LAN:

1. Снижение нагрузки на сеть

2. Информационная безопасность

a. Объединение рабочих мест пользователей в функциональные группы, между которыми невозможен несанкционированный обмен данными на канальном уровне.

b. Разграничение доступа к серверам и принтерам.

c. Разграничения доступа к Internet

d. Взаимная изоляция сегментов сети, использующих различные сетевые протоколы (например: виртуальная сеть пользователей IPX, виртуальная сеть пользователей Apple)

3. Снижение затрат на эксплуатацию

a. Низкая стоимость перемещения, изменения и добавления сетевых пользователей

b. Уменьшение количества неиспользованных портов коммутаторов

4. Повышение надежности и отказоустойчивости сети

a. Изоляция broadcast-штормов

b. Ускоренная локализация неисправностей

c. Более полный контроль за трафиком

d. Эффективное использование ip адресов

Недостатки LAN:

1. Увеличение начальных расходов

2. Необходимость дополнительного обучения персонала.

Этап 1. «Инфологическое обследование объекта автоматизации»

Цели и задачи

Основной задачей курсового проекта является проектирование и расчет одноранговой учебной ЛВС на топологии «Звезда» и «Общая шина» ОИПТС Петровского колледжа.

Компьютеры будут использоваться студентами с целью обучения, проведения практических занятий. Сеть должна обеспечивать бесперебойное функционирование и взаимодействие различных распределенных приложений, находящихся в этой сети.

Список учебных дисциплин

Таблица 1. Список учебных дисциплин и ПО, необходимое для них

Каждая рабочая станция будет оснащена 32-х битной операционной системой Window 7 HomeBasicDVD (RUSDVD). Такой выбор объясняется тем, что в состав Windows 7 вошли как некоторые разработки, исключённые из Windows Vista, так и новшества в интерфейсе и встроенных программах и она имеет больше возможностей, по сравнению с предшествующими версиями Windows и более оптимизирована.

Таблица 2. Рекомендуемые аппаратные требования для Windows 7

Стоимость одной лицензионной ОС MS Windows 7 Home Basic 32-bit Rus 1pk OEI DVD на один ПК (рабочуюстанцию) составляет 3799 р. Следовательно, для 34 рабочих станций общая стоимость составит 129166 р.

Программное обеспечение рабочих станций

Кроме операционной системы, на рабочих станциях требуется установить основной пакет прикладных программ и утилит, соответствующих требованиям ЛВС.

1. MS Office 2007 Professional Win32 Rus AE CD BOX (для образовательных учреждений)

Таблица 3. Системные требования для MSOfficeProfessional

2. КОМПАС-3DV12

Таблица 4. Системные требования для КОМПАС-3DV12

3. Acronis Disk Director 11 Home

Таблица 5. СистемныетребованияAcronis Disk Director 11 Home

Типовая конфигурация рабочей станции

Таблица 7. Расчет стоимости рабочей станции

Итого, стоимость одной рабочей станции составила 21560 рублей. Спроектированная сеть состоит из 34 рабочих станций, что составит 733000 рублей.

Типовая конфигурация была подобрана с использованием информации сайта магазина Компьютер-центр КЕЙ. (http://www.key.ru/)

Заключение по первому этапу

По завершении работы над первым этапом курсового проекта по компьютерным сетям и телекоммуникациям, мною был составлен список всего ПО установленного на рабочих станциях. Была составлена типовая конфигурация рабочей станции с учетом системных требований, прикладного и системного ПО, причем необходимый объем памяти на жестком диске высчитывался методом суммирования объёма памяти, требующегося для ПО. Оперативная память и процессор выбраны с учетом системных требований приложений, с запасом 30%.

Этап 2. Проектная стадия

Цели и задачи

Целью второго этапа курсового проекта является разработка спецификаций коммуникационного оборудования, стоимости проведения работ и планов объединяемых в ЛВС рабочих помещений с указанием расположения в них ПК и кабельных магистралей.

К каждому помещению необходимо составить спецификацию коммуникационного оборудования, после чего, составить общий план всех помещений ЛВС и спецификацию всего оборудования.

Выбор кабельной системы

Выбор кабельной системы зависит от интенсивности сетевого трафика, требований к защите информации, максимального расстояния, требований к характеристикам кабеля, стоимости реализации.

Витая пара (twistedpair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой.Именно скрутка позволяет предотвратить некоторые типы помех, наводимые на кабеле. Обычно для Ethernet 10Base – T используется кабель, имеющий две витые пары. Одну на передачу и одну на приём (AWG 24).

Тонкий коаксиал (RG-58 или «Тонкий Ethernet») - электрический кабель, состоящий из расположенных соосно центрального проводника и экрана и служащий для передачи высокочастотных сигналов. Волновое сопротивление 50 Ом, диаметр 0,25 дюйма, максимальная длина кабельного сегмента 185 метров. Применимо правило 5.4.3.Стандарт 10BASE2. Коаксиальный кабель более помехоустойчив, затухание сигнала в нем меньше чем в витой паре.

Пассивное сетевое оборудование ЛВС включает в себя:

1) Сам кабель

2) Настенные розетки RJ-45

3) Патч-панели

4) Повторители

5) Патч-корды (абонентские шнуры) с разъёмами RJ-45(кабель для соединения настенных розеток с разъёмами на сетевом адаптере компьютера).

Прокладка кабельных систем в рабочих помещениях осуществляется на основе составленного плана этого помещения с учётом спецификации на расходные материалы и комплектующие изделия данного помещения.

При проектировании кабельных систем нужно учитывать характеристики и ограничения различных кабельных систем:

1) Максимальную длину кабельного сегмента в соответствии с его типом

2) Пропускную способность кабеля

3) Наличие оборудования, обеспечивающего взаимодействие с другими кабельными системами

Проанализировав характеристики различных типов кабеля, физическое расположение компьютеров, выбираем кабель «витая пара» 10Base-T и тонкий коаксиал.

Выбор топологии сети

Сетевая топология - способ описания конфигурации сети, схема расположения и соединения сетевых устройств.

Существует несколько вариантов топологий для проектирования и построения сети. Ниже приведено описание некоторых из них.

Шинная топология

Топология общая шина предполагает использование одного кабеля, к которому подключаются все компьютеры сети. Отправляемое рабочей станцией сообщение распространяется на все компьютеры сети. Каждая машина проверяет — кому адресовано сообщение и если ей, то обрабатывает его. Принимаются специальные меры для того, чтобы при работе с общим кабелем компьютеры не мешали друг другу передавать и принимать данные.

При таком соединении компьютеры могут передавать информацию только по очереди, потому что линия связи единственная. В противном случае переданная информация будет искажаться в результате наложения (конфликта, коллизии).

Рис.1 Топология Общая шина

Шине не страшны отказы отдельных компьютеров, потому что все другие компьютеры сети могут нормально продолжать обмен. Кроме того, так как используется только один кабель, в случае обрыва нарушается работа всей сети. Может показаться, что шине не страшен и обрыв кабеля, поскольку в этом случае остаются две полностью работоспособных шины. Однако из-за особенности распространения электрических сигналов по длинным линиям связи необходимо предусматривать включение на концах шины специальных устройств — Терминаторов.

При построении больших сетей возникает проблема ограничения на длину связи между узлами, в таком случае сеть разбивают на сегменты, которые соединяются различными устройствами — повторителями, концентраторами или хабами. Например, технология Ethernet позволяет использовать кабель длиной не более 185 метров.

Рис.2 Топология общая шина с повторителями

Достоинства:

1) Небольшое время установки сети;

2) Дешевизна (требуется меньше кабеля и сетевых устройств);

3) Простота настройки;

4) Выход из строя рабочей станции не отражается на работе сети.

Недостатки:

1) Любые неполадки в сети, как обрыв кабеля, выход из строя терминатора полностью уничтожают работу всей сети;

2) Сложная локализация неисправностей;

3) С добавлением новых рабочих станций падает производительность сети.

Топология звезда

Звезда - это топология с явно выделенным центром, к которому подключаются все остальные абоненты. Весь обмен информацией идет исключительно через центральный компьютер, на который таким образом ложится очень большая нагрузка, поэтому ничем другим, кроме сети, он заниматься не может.

Как правило, именно центральный компьютер является самым мощным, и именно на него возлагаются все функции по управлению обменом. Никакие конфликты в сети с топологией «звезда» в принципе невозможны, так как управление полностью централизовано.

Выход из строя периферийного компьютера никак не отражается на функционировании оставшейся части сети, зато любой отказ центрального компьютера делает сеть полностью неработоспособной. Поэтому должны приниматься специальные меры по повышению надежности центрального компьютера и его сетевой аппаратуры. Обрыв любого кабеля или короткое замыкание в нем при топологии «звезда» нарушает обмен только с одним компьютером, а все остальные компьютеры могут нормально продолжать работу.

Рис.4 Топология Звезда

В звезде на каждой линии связи находятся только два абонента: центральный и один из периферийных. Чаще всего для их соединения используется две линии связи, каждая из которых передает информацию только в одном направлении. Таким образом, на каждой линии связи имеется только один приемник и один передатчик. Все это существенно упрощает сетевое оборудование по сравнению с шиной и избавляет от необходимости применения дополнительных внешних терминаторов. Проблема затухания сигналов в линии связи также решается в «звезде» проще, чем в «шине», ведь каждый приемник всегда получает сигнал одного уровня.

На базе топологии «звезда» можно строить различные другие виды топологий, как бы расширяя её. Например, можно к уже имеющемуся в сети концентратору добавить ещё концентратор с определённым количеством портов и тем самым, добавить новых пользователей в сеть.

Данная топология строится на кабельной системе «витая пара», хотя если используется концентратор с дополнительным портом для подсоединения с помощью коаксиального кабеля, можно использовать это соединение. Например, можно подсоединить к общей сети ещё несколько рабочих станций по топологии, например «шина». Таким образом, из данной топологии можно сделать практически любую смешанную топологию.

Достоинства:

1) выход из строя одной рабочей станции не отражается на работе всей сети в целом;

2) хорошая масштабируемость сети;

3) лёгкий поиск неисправностей и обрывов в сети;

4) высокая производительность сети (при условии правильного проектирования);

5) гибкие возможности администрирования.

Недостатки:

1) выход из строя центрального концентратора обернётся неработоспособностью сети (или сегмента сети) в целом;

2) для прокладки сети зачастую требуется больше кабеля, чем для большинства других топологий;

3) конечное число рабочих станций в сети (или сегменте сети) ограничено количеством портов в центральном концентраторе.

На основе всей вышеприведённой информации о топологиях построения сетей, их достоинствах и недостатках, а так же в соответствии с характеристиками создаваемой сети, выбираем топологию «звезда-шина».

Обследование выбранного помещения.

Все объекты (кабинеты 30, 36 и 39) находятся на третьем этаже и предназначены для проведения практических занятий студентов на ПК. В этих кабинетах мы проведём инфологическое обследование, составим схемы, рассчитаем требуемое количество оборудования и его стоимость.

Ниже изображен план первого объекта сети, кабинет № 30. В своём составе имеет 15 рабочих станций.

Схема 1. План кабинета №30

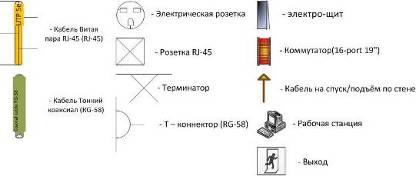

Условные обозначения:

Таблица 8. Спецификации коммуникационного оборудования кабинета №30

Второй объект проектируемой сети (кабинет №36) включает в себя 16 рабочих станций. Ниже приведен его план.

Схема 2. План кабинета №36

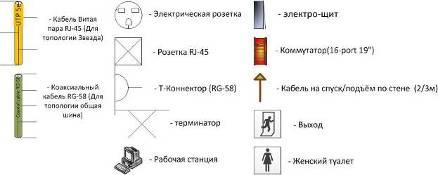

Условные обозначения:

Таблица 9. Спецификации коммуникационного оборудования кабинета №36

Третий объект проектируемой сети (кабинет №39) содержит в себе 3 рабочие станции. Ниже можно наблюдать его план.

Схема 2. План кабинета №36

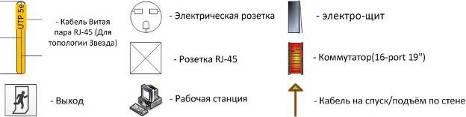

Условные обозначения:

Таблица 10. Спецификации коммуникационного оборудования кабинета №39

Общий план проектируемой ЛВС

Схема 4. Общий план ЛВС

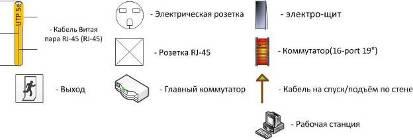

Условные обозначения:

Таблица 11. Спецификации территории, вне кабинетов

Заключение по второму этапу

При работе над вторым этапом, были составлены планы учебных помещений, общий план прокладки ЛВС, а так же составлены таблицы расходных материалов. Информация о количестве кабеля, комплектующих изделий, а так же о монтажных работах и их стоимости содержится в таблицах.

Общая сумма расходных материалов, комплектующих и монтажных работ составила 82224 рублей.

Этап 3. Расчет конфигурации сети

Цели и задачи

На данном этапе необходимо составить план расчета диаметра сети, с указанием рабочих станций, размеров помещений, по составленному плану составить таблицу расчета диаметра сети. Так же по составленной таблице, составить структурную схему и по схеме, произвести расчет работоспособности проектируемой ЛВС.

Расчет диаметра сети

Методика определения диаметра сети может быть оформлена в виде таблицы. Номера строк и столбцов в ней соответствуют индиентификаторам рабочих станций на общем плане ЛВС, а значения ячеек в таблице соответствуют расстоянию между рабочими станциями с номером строки и номером столбца. При этом, диагональные элементы не содержат значений.

Максимальное значение в этой таблице и будет равно диаметру сети в домене коллизий данной ЛВС.

Таблица 12. Расчёта диаметра сети

Для того чтобы проектируемая ЛВС работала корректно необходимо соблюдать 3 условия:

1. Количество рабочих станций не должно превышать 1024 шт.

2. Удвоенная задержка распространения сигнала (PDV) между двумя станциями не должна превышать 575bt.

3. Сокращение межкадрового расстояния при прохождении всех кадров через все повторители не должно превышать 49bt.

Структурная схема ЛВС

Данная структурная схема описывает ЛВС с диаметром сети от WS4 до WS34.

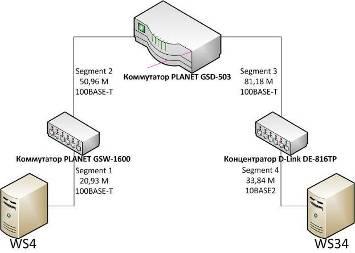

Схема 5. Структура сети между кабинетами №30 и №36

Расчет PDV

При расчете PDV необходимо пользоваться справочной таблицей и исходными данными (метраж, тип кабельной системы, структурная схема).

Таблица 13. Справочная таблица PDV

Расчет PDV (с 1 по 4):

· Левый Segment1: 15,3+20,93*0,113=17,67bt

· Промежуточный Segment2: 42+50,96*0,113=47,76bt

· Промежуточный Segment3: 42+81,18*0,113=51,17bt

· Правый Segment4: 169,5+33,84*0,1026=172,97bt

Расчет PDV (с 4 по 1):

· Левый Segment1: 11,8+33,84*0,1026=15,27bt

· Промежуточный Segment2: 42+81,18*0,113=51,17bt

· Промежуточный Segment3: 42+50,96*0,113=47,76bt

· Правый Segment4: 165+20,93*0,113=167,37bt

Так как полученное значение меньше 575bt, то эта сеть проходит по критерию максимально возможной задержки оборота сигнала, при максимальной длине сети 186,91 м.

Расчет PVV

Таблица 14. Таблица битовых интервалов PVV

Расчет PVV (с 1 по 4 ):

· Левый Segment1: 100BASE-T – 10,5bt

· Промежуточный Segment2: 100BASE-T – 8bt

· Промежуточный Segment3: 100BASE-T – 8bt

· Правый Segment4: 10BASE2 – 16bt

Расчет PVV (с 4 по 1):

· Левый Segment4: 10BASE2 – 16bt

· Промежуточный Segment3: 100BASE-T – 8bt

· Промежуточный Segment2:100BASE-T – 8bt

· Правый Segment1: 100BASE-T – 10,5bt

Данная ЛВС по критерию PVV не превышает 49bt. Таким образом, спроектированная ЛВС, представленная структурной схемой, полностью работоспособна. Соблюдение этих требований обеспечивает корректность работы ЛВС даже в тех случаях, когда нарушаются простые правила конфигурирования сети.

Заключение

При работе над курсовым проектом, изучил весь цикл проектирования и реализации данной ЛВС. Была спроектирована ЛВС для учебных помещений одного из корпусов Петровского колледжа по стандарту Ethernetс использованием кабеля «Витая пара» и «Тонкий коаксиал» по всем параметрам, с использованием стандартов 10Base-T и 10Base.

Были проведены расчеты диаметра ЛВС, и расчеты по проверке работоспособности ЛВС при помощи метода битовых интервалов. Этот метод показывает, что спроектированная ЛВС работоспособна и соответствует всем требованиям и критериям стандарта Ethernet.
