| Министерство образования
Сибирский Государственный университет телекоммуникаций и информатики
Лабораторная работа № 1
по «Многоканальным системам электросвязи»
проверила: Соломина Елена Геннадьевна
«__» _________ 2008 года
составил: студент группы ЭДВ 075
Орлов Александр Сергеевич
2008г
Содержание: 2
Преобразователи частоты.. 3
Простейший модулятор. 3
Балансный модулятор. 5
Двойной балансный модулятор. 7
Простой активный модулятор. 9
Активный балансный модулятор. 11
Активный двойной балансный модулятор. 13
Преобразователи частоты
Цель работы:
Экспериментальное исследование основных параметров и характеристик схем модуляторов многоканальных систем передач.
1. Схема
Временные диаграммы напряжения:
На входе
На выходе
1.2. Измерение спектрального состава тока в различных точках схемы.
На модулятор поданы частоты F = 8 кГц и f = 64 кГц, внутренне сопротивление генераторов сигнала и сопротивление нагрузки модуляторов приняты равным 600 Ом.
| f, кГц
|
Рвых, дБ
|
| F = 8
|
-18,37
|
| f = 64
|
-5,22
|
| f + F = 72
|
-21,75
|
| f – F = 56
|
-22,62
|
| f – 2F = 48
|
-56,55
|
| f + 2F = 80
|
-56,55
|
| f – 3F = 40
|
-78,30
|
| f + 3F = 88
|
-78.30
|
| 3f + F = 200
|
-33,05
|
Спектральный состав тока на выходе модулятора:
1.3. Определение рабочего затухания модулятора.
Зная спектральный состав тока на выходе модулятора, а также уровень модулирующего колебания P(f) = -3 дБ, найти рабочее затухание модулятора.
αр = Рвх
– Pвых = -3 – (-18,37) = 15,37 дБ
 1. Схема
1.1.Временные диаграммы напряжения:
На входе
На выходе
1.2. Измерение спектрального состава тока в различных точках схемы.
На модулятор поданы частоты F = 8 кГц и f = 64 кГц внутренние сопротивления генераторов сигналов, и сопротивление нагрузки модуляторов принимается равным 600 Ом.
| F, кГц
|
Рвых
, дБ
|
| F = 8
|
-17,40
|
| f = 64
|
-36,54
|
| F + f =72
|
-20,45
|
| F – f = 56
|
-21,75
|
| F – 2f = 48
|
-54,81
|
| F + 2f = 80
|
-55,25
|
| F – 3f = 40
|
-73,85
|
| F + 3f = 88
|
-76,56
|
| 3F + f = 200
|
-31,32
|
| 3F – f = 184
|
-30,45
|
Схема спектрального состава тока на выходе модулятора:
3.Определение рабочего затухания модулятора.
Зная спектральный состав тока на выходе модулятора, а так же уровень модулирующего колебания P(F)= -3 дБ, найти рабочее затухание модулятора.
αр = Рвх
– Pвых = -3 – (-17,40)= 14,40 дБ
Двойной балансный модулятор
1. Схема
1.1. Временные диаграммы напряжения:
На входе
На выходе
1.2. Измерение спектрального состава тока в различных точках схемы.
На модулятор поданы частоты F = 8 кГц и f = 64 кГц внутренние сопротивления генераторов сигналов, и сопротивление нагрузки модуляторов принимается равным 600 Ом.
| F, кГц
|
Рвых
, дБ
|
| F = 8
|
-67
|
| f = 64
|
-41,76
|
| F + f = 72
|
-14,79
|
| F – f = 56
|
-14,79
|
| F – 2f = 48
|
-47,85
|
| F + 2f = 80
|
-48,72
|
| F – 3f = 40
|
-69,60
|
| F + 3f = 88
|
-72,21
|
| 3F + f = 200
|
-26,55
|
| 3F – f = 184
|
-26,10
|

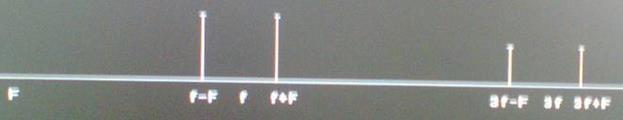

Схема спектрального состава тока на выходе модулятора:
1.3.Определение рабочего затухания модулятора.
Зная спектральный состав тока на выходе модулятора, а так же уровень модулирующего колебания P(F)= -3 дБ, находим рабочее затухание модулятора.
αр = Рвх
– Pвых = -3 – (-67) = 64 дБ
1. Схема
1.1. Временные диаграммы напряжения:
На входе
На выходе
1.2. Измерение спектрального состава тока в различных точках схемы.
На модулятор поданы частоты F = 8 кГц и f = 64 кГц внутренние сопротивления генераторов сигналов, и сопротивление нагрузки модуляторов принимается равным 600 Ом.
| F, кГц
|
Рвых
, дБ
|
| F = 8
|
-13,05
|
| f = 64
|
-5,22
|
| F + f = 72
|
-15,66
|
| F – f = 56
|
-15,66
|
| F – 2f = 48
|
-48,46
|
| F + 2f = 80
|
-45,98
|
| F – 3f = 40
|
-57,85
|
| F + 3f = 88
|
-54,37
|
| 3F + f = 200
|
-26,10
|
| 3F – f = 184
|
-26,10
|
Схема спектрального состава тока на выходе модулятора:
1.3.Определение рабочего затухания модулятора.
Зная спектральный состав тока на выходе модулятора, а так же уровень модулирующего колебания P(F)= -9 дБ, находим рабочее затухание модулятора.
αр = Рвх
– Pвых = -9 – (-13,05) = 4,05 дБ
1. Схема
1.1. Временные диаграммы напряжения:
На входе
На выходе
1.2. Измерение спектрального состава тока в различных точках схемы.
На модулятор поданы частоты F = 8 кГц и f = 64 кГц внутренние сопротивления генераторов сигналов, и сопротивление нагрузки модуляторов принимается равным 600 Ом.
| F, кГц
|
Рвых
, дБ
|
| F = 8
|
-7,83
|
| f = 64
|
-29,58
|
| F + f = 72
|
-9,57
|
| F – f = 56
|
-9,57
|
| F – 2f = 48
|
-36,54
|
| F + 2f = 80
|
-37,41
|
| F – 3f = 40
|
-58,29
|
| F + 3f = 88
|
-53,94
|
| 3F + f = 200
|
-20,88
|
| 3F – f = 184
|
-20,01
|
Схема спектрального состава тока на выходе модулятора:
1.3.Определение рабочего затухания модулятора.
Зная спектральный состав тока на выходе модулятора, а так же уровень модулирующего колебания P(F)= -9 дБ, находим рабочее затухание модулятора.
αр = Рвх
– Pвых = -9 – (-7,83) = -1,17 дБ
1. Схема
1.1. Временные диаграммы напряжения:
На входе
На выходе
1.2. Измерение спектрального состава тока в различных точках схемы.
На модулятор поданы частоты F = 8 кГц и f = 64 кГц внутренние сопротивления генераторов сигналов, и сопротивление нагрузки модуляторов принимается равным 600 Ом.
| F, кГц
|
Рвых
, дБ
|
| F = 8
|
-9,57
|
| f = 64
|
-27,84
|
| F + f = 72
|
-4,35
|
| F – f = 56
|
-4,35
|
| F – 2f = 48
|
-34,80
|
| F + 2f = 80
|
-34,80
|
| F – 3f = 40
|
-45,24
|
| F + 3f = 88
|
-45,24
|
| 3F + f = 200
|
-22,62
|
| 3F – f = 184
|
-23,49
|
Схема спектрального состава тока на выходе модулятора:
Зная спектральный состав тока на выходе модулятора, а так же уровень модулирующего колебания P(F)= -9 дБ, находим рабочее затухание модулятора.
αр = Рвх
– Pвых = -9 – (-9,57) = 0,57 дБ
|
