КУРСОВАЯ РАБОТА
ПО ДИСЦИПЛИНЕ «ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ»
Проверил к.т.н., доцент Карпиза Александр Александрович
Выполнил: студент группы 08-АС Топоркова О.М.
Калининград
 2010
Содержание
1. Концептуальное проектирование БД
2. Логическое проектирование БД
3. Проектирование приложений
1. Концептуальное проектирование БД
1. Список атрибутов в соответствии с вариантом:
Сотрудник (ФИО), его табельный номер, шифр вида оплаты, плановый аванс, месячный оклад, процент премирования, отдел его работы, начальник отдела, домашний адрес начальника, домашний телефон начальника.
Предметная область: “Учет заработной платы”.
Заинтересованное предприятие: Мебельное предприятие.
2. Список сущностей в соответствии с вариантом:
· “Отдел его работы” с атрибутами: отдел его работы, начальник отдела, домашний адрес начальника, домашний телефон начальника.
· “Сотрудники” с атрибутами: ФИО сотрудника, табельный номер, шифр вида оплаты, отдел его работы.
· “Шифр вида оплаты” с атрибутами: шифр вида оплаты, плановый аванс, месячный оклад, процент премирования.

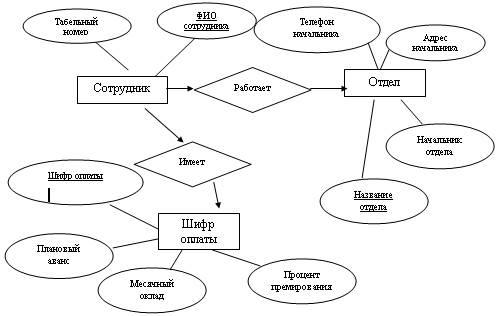

2. ER-модель:
2. Логическое проектирование БД
Сверочные таблицы:
| Отделы
|
| Отдел его работы
|
Начальник отдела
|
Адрес начальника
|
Телефон начальника
|
| Детская мебель
|
Май А.И.
|
Каштановая аллея 16
|
960345
|
| Диваны
|
Волобуев Е.А.
|
Ломоносова 25
|
338739
|
| Кровати
|
Рыжков В.Ю.
|
Тургенева 9
|
457321
|
| Столы и стулья
|
Макаров А.С.
|
Больничная 24
|
330544
|
| Шкафы
|
Сидоров П.С.
|
Ватутина 10
|
920546
|
| Сотрудники
|
| ФИО сотрудника
|
Табельный номер
|
Шифр вида оплаты
|
Отдел его работы
|
| Волобуев Е.А.
|
20001
|
11102
|
Диваны
|
| Иванов И.И.
|
30001
|
11103
|
Кровати
|
| Лобанок Ю.П.
|
30002
|
11104
|
Кровати
|
| Лобанцева Ю.М.
|
50001
|
11101
|
Шкафы
|
| Май А.И.
|
10001
|
11102
|
Детская мебель
|
| Макаров А.С.
|
40001
|
11102
|
Столы и стулья
|
| Мурачинская К.О.
|
40002
|
11101
|
Столы и стулья
|
| Наумов Р.С.
|
20002
|
11103
|
Диваны
|
| Рыжков В.Ю.
|
30003
|
11102
|
Кровати
|
| Сидоров П.С.
|
50002
|
11102
|
Шкафы
|
| Тойвонен Ю.В.
|
50003
|
11103
|
Шкафы
|
| Туев В.В.
|
40003
|
11103
|
Столы и стулья
|
| Филатов М.М.
|
10002
|
11101
|
Детская мебель
|
| Филимонов А.М.
|
20003
|
11101
|
Диваны
|
| Финютин Г.А.
|
20004
|
11104
|
Диваны
|
| Шифр вида оплаты
|
| Шифр вида оплаты
|
Плановый аванс
|
Месячный оклад
|
% премирования
|
| 11101
|
3500
|
15000
|
8
|
| 11102
|
3500
|
16500
|
6
|
| 11103
|
2200
|
14000
|
6
|
| 11104
|
4000
|
12000
|
15
|
3. Проектирование приложений
1. Фильтрация данных
а) Пример фильтра для выборки из таблицы «Шифр вида оплаты» записей с данными о работниках, чей месячный оклад меньше 15.000 рублей:
| Шифр вида оплаты
|
| Шифр вида оплаты
|
Плановый аванс
|
Месячный оклад
|
% премирования
|
| 11103
|
2200
|
14000
|
6
|
| 11104
|
4000
|
12000
|
15
|
б) Пример фильтра для выборки из таблицы «Сотрудники» записей с данными о работниках, чьи фамилии начинаются с Л или Ф:
| Сотрудники
|
| ФИО сотрудника
|
Табельный номер
|
Шифр вида оплаты
|
Отдел его работы
|
| Лобанок Ю.П.
|
30002
|
11104
|
Кровати
|
| Лобанцева Ю.М.
|
50001
|
11101
|
Шкафы
|
| Филатов М.М.
|
10002
|
11101
|
Детская мебель
|
| Филимонов А.М.
|
20003
|
11101
|
Диваны
|
| Финютин Г.А.
|
20004
|
11104
|
Диваны
|
в) Пример фильтра для выборки из таблицы «Сотрудники» записей с данными о работниках, кто работает в отделах «Диваны» или «Кровати» и чей шифр вида оплаты не равен 11102.
| Сотрудники
|
| ФИО сотрудника
|
Табельный номер
|
Шифр вида оплаты
|
Отдел его работы
|
| Иванов И.И.
|
30001
|
11103
|
Кровати
|
| Лобанок Ю.П.
|
30002
|
11104
|
Кровати
|
| Наумов Р.С.
|
20002
|
11103
|
Диваны
|
| Филимонов А.М.
|
20003
|
11101
|
Диваны
|
| Финютин Г.А.
|
20004
|
11104
|
Диваны
|
2. Параметризованный запрос на выборку данных
а) Запрос на выборку из таблицы «Сотрудники» записей с данными о работниках конкретного отдела. В выборке отображены ФИО, Табельный номер и Шифр вида оплаты.
| Запрос по конкретному отделу
|
| ФИО сотрудника
|
Табельный номер
|
Шифр вида оплаты
|
| Волобуев Е.А.
|
20001
|
11102
|
| Наумов Р.С.
|
20002
|
11103
|
| Филимонов А.М.
|
20003
|
11101
|
| Финютин Г.А.
|
20004
|
11104
|
Структура запроса:
| Поле:
|
ФИО сотрудника
|
Табельный номер
|
Шифр вида оплаты
|
Отдел его работы
|
| Имя таблицы:
|
сотрудники
|
сотрудники
|
сотрудники
|
сотрудники
|
| Сортировка:
|
по возрастанию
|
| Вывод на экран:
|
да
|
да
|
да
|
нет
|
| Условие отбора:
|
[Введите отдел]
|
б) Запрос на выборку из таблицы «Сотрудники» записей с данными о работниках конкретного Шифра вида оплаты. В выборке отображены ФИО сотрудника и отдел его работы.
| Запрос по конкретному шифру вида оплаты
|
| ФИО сотрудника
|
Отдел его работы
|
| Волобуев Е.А.
|
Диваны
|
| Май А.И.
|
Детская мебель
|
| Макаров А.С.
|
Столы и стулья
|
| Рыжков В.Ю.
|
Кровати
|
| Сидоров П.С.
|
Шкафы
|
Структура запроса:
| Поле:
|
ФИО сотрудника
|
Отдел его работы
|
Шифр вида оплаты
|
| Имя таблицы:
|
сотрудники
|
сотрудники
|
сотрудники
|
| Сортировка:
|
по возрастанию
|
| Вывод на экран:
|
да
|
да
|
Нет
|
| Условие отбора:
|
[Введите шифр оплаты]
|
в) Запрос на выборку из таблицы «Сотрудники» и «Шифр вида оплаты» всей информации о работнике по его Фамилии И.О. В выборке отображены ФИО сотрудника, отдел его работы, табельный номер, шифр вида оплаты, плановый аванс, месячный оклад, % премирования.
| Запрос всей информации по ФИО сотрудника
|
| ФИО сотрудника
|
Отдел его работы
|
Табельный номер
|
Шифр вида оплаты
|
Плановый аванс
|
Месячный оклад
|
% премирования
|
| Иванов И.И.
|
Кровати
|
30001
|
11103
|
2200
|
14000
|
6
|
Структура запроса:
| Поле:
|
ФИО
сотрудника
|
Отдел его работы
|
Табельный номер
|
Шифр вида оплаты
|
Плановый аванс
|
Месячный оклад
|
% премирования
|
| Имя таблицы:
|
сотрудники
|
сотрудники
|
сотрудники
|
Сотруд-ники
|
Шифр вида оплаты
|
Шифр вида оплаты
|
Шифр вида оплаты
|
| Сортировка:
|
по возрастанию
|
| Вывод на экран:
|
да
|
да
|
да
|
да
|
да
|
да
|
да
|
| Условие отбора:
|
[Введите ФИО сотрудника]
|

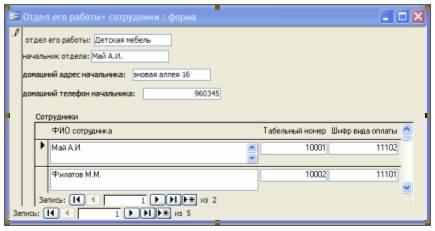

3. Cложные формуляры
4. Отчеты
а) Отчет, содержащий ФИО сотрудников, сортированных по отделам
Макет отчета:
б) Отчет, содержащий полную информацию на конкретного сотрудника
Макет отчета:

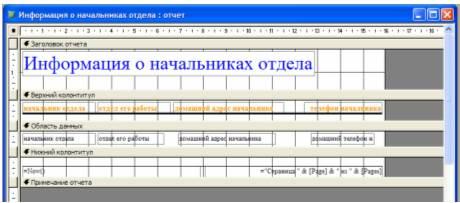

в) Отчет, содержащий информацию о начальниках отделов
Макет отчета:
|
