Mathcad. Построение поверхностей.
Быстрое построение
Быстрое построение является наиболее легким способом построения поверхностей. Для этого необходимо:
1. На лист Mathcad ввести формулу z(x,y):=…;
2. Выбрать команду главного меню «Вставка», «График», выбрать вид графика «поверхность» на панели инструментов «Графики».
3. В шаблон трехмерного графика ввести имя функции без указания аргументов.
Пример:
Построение поверхностей по матрице аппликат.
Самый «правильный» способ построения графика поверхности, заданной функцией от двух переменных z = f(x,y), является заполнение матрицы значениями этой функции. При этом строки и столбцы матрицы интерпретируются как абсциссы и ординаты. Пример:
Определение функции от двух переменных z(x,y):=cos (x .
y)
Число линий для построения графика и масштаба N:=40 M:=40
Определение индексов i:=0..N j:=0..N
Определение массивов абсцисс и ординат xi
:=  yj
:=
Определение массива аппликат Ai
,
j,
:= z(xi
, yj
)
В шаблон трехмерного графика вводим название массива аппликат:
Построение с помощью функции CreateMesh.
Функция CreateMesh относится к категории Vectorandmatrix (Векторы и матрицы), так как результатом работы функции будет матрица координат.
Формат вызова функции:
CreateMesh(F , x1, x2, y1, y2, xgrid, ygrid, mesh).
Параметры функции CreateMesh:
Mesh – количество линий в сетке функции;
 F – вид функции (может быть или формула, или трёхмерный вектор, задающий каждую координату в параметрической форме, или три отдельные функции, задающие координаты в параметрическом виде);
- x1 – нижняя граница переменной x;
- x2 – верхняя граница переменной x;
- y1 – нижняя граница переменной y;
- y2 – верхняя граница переменной y;
- xgrid – количество точек переменной х;
- ygrid – количество точек переменной y.
Пример:
В одной системе координат можно построить несколько поверхностей, для этого достаточно определить их, а затем в шаблон графика ввести их имена без аргументов через запятую:
Построение одного и того же графика в декартовой, цилиндрической
и сферической системах координат
Пусть задана какая-нибудь функция, например z(x,y)=const. В различных системах координат эта функция имеет различные графики. В декартовой системе координат это плоскость, параллельная плоскости Оху, в цилиндрической – прямой круговой цилиндр с основанием радиуса const, в сферической – шар радиуса const. Для изменения системы координат, надо по шаблону графика щелкнуть правой кнопкой мыши, в появившемся перечне выбрать «Свойства», затем «Данные QuickPlot» и указать нужную систему координат. Пример:
Построение многогранников
Для построения многогранников в Mathcad есть функция Polyhedron. Её можно использовать двумя способами:
1) по имени, тогда обращение к функции будет Polyhedron(“имя многогранника”);
2) по коду, тогда обращение к функции будет Polyhedron(“#номер многогранника”).

Построение поверхностей вращения.
Для построения поверхностей вращения в Mathcad удобно использовать функцию CreateMesh.
Параметры функции CreateMesh:
- x1, y1,z1 – матрицы значений для каждой координаты;
- -5 – нижняя граница переменной u;
- 5 – верхняя граница переменной u;
- 0 – нижняя граница переменной v;
- 2π – верхняя граница переменной v;
- 30 – количество линий в сетке графика.
Параметрические уравнения для поворота вокруг оси Ох:
x1(x,φ):=x
y1(x,φ):=y(x) .
cos(φ)
z1(x,φ):=y(x) .
sin(φ)
Параметрические уравнения для поворота вокруг оси Oy:
х2(x,φ):=x.
cos(φ)
у2(x,φ):=у(x)
z2(x,φ):=x.
sin(φ)
Пример: рассмотрим гиперболу y2
– x2
= 1. При вращении этой гиперболы вокруг оси Ох получается однополостный гиперболоид, при вращении вокруг оси Оу – двуполостный гиперболоид. Построим эти поверхности вращения:
Построение пространственных линий.
Линия в пространстве, рассматриваемая как след движущейся точки, представляется системой трёх уравнений: x = x(t); y = y(t); z = z(t), выражающих координаты точки t. Эти уравнения называются параметрическими уравнениями пространственной линии. Для построения пространственных линий в Mathcad существует функция CreateSpace.
Функция CreateSpace относится к категории Vector and matrix (Векторы и матрицы), так как результатом работы функции будет матрица координат. Работает аналогично CreateMesh. Главное отличие в том, что параметрические уравнения должны быть функциями одной переменной, а не двух, как в CreateMesh. Вызов функции: CreateSpace(F, t1, t2, tgrid). Параметры функции:
- F – вектор параметрических уравнений координат;
- t1 – нижняя граница переменной;
- t2 – верхняя граница переменной;
- tgrid – число линий сетки; не обязательный параметр; чем больше этот параметр, тем более гладкая получается линия; если он не достаточно велик, линия получается с изломами.
Пример:
Maple. Построение поверхностей и пространственных линий.
График поверхности, заданной явной функцией.
График функции  можно нарисовать, используя команду plot3d(f(x,y), x=x1…x2, y=y1…y2, options)
. Параметры этой команды частично совпадают с параметрами команды plot. К часто используемым параметрам команды plot3d
относится light=[angl1, angl2, c1, c2, c3]
– задание подсветки поверхности, создаваемой источником света из точки со сферическими координатами (angl1
, angl2
). Цвет определяется долями красного (c1
), зеленого (c2
) и синего (c3
) цветов, которые находятся в интервале [0,1]. Параметр style=opt
задает стиль рисунка: POINT
–точки, LINE
– линии, HIDDEN
– сетка с удалением невидимых линий, PATCH
– заполнитель (установлен по умолчанию), WIREFRAME
– сетка с выводом невидимых линий, CONTOUR
– линии уровня, PATCHCONTOUR
– заполнитель и линии уровня. Параметр shading=opt
задает функцию интенсивности заполнителя, его значение равно xyz
– по умолчанию, NONE
– без раскраски.
Привер: построим поверхность x2
+ 4z = 4. Так как z в первой степени, то его можно выразить и сделать функцию явной, получим, z = . Вводимв Maple:
with (plots) : plot3d({ + 0 .
y2
}, x=-5..5, y = -5..5, grid = [25,25], axes=NORMAL)
График поверхности, заданной неявно.
Трехмерный график поверхности, заданной неявно уравнением  , строится с помощью команды пакета plot: implicitplot3d(F(x,y,z)=c, x=x1..x2, y=y1..y2, z=z1..z2),
где указывается уравнение поверхности  и размеры рисунка по координатным осям.

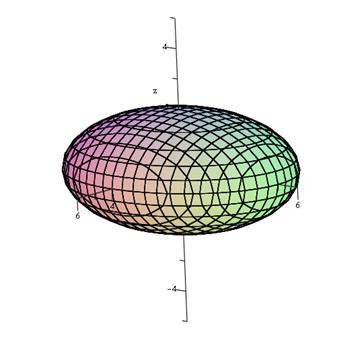

 Пример: построим поверхность  Очевидно, что функция задана неявно, поэтому используем алгоритм, описанный выше.
График поверхности, заданной параметрически.
Если требуется построить поверхность, заданную параметрически: x
=x
(u
,v
), y
=y
(u
,v
), z
=z
(u
,v
), то эти функции перечисляются в квадратных скобках в команде: plot3d([x(u,v), y(u,v), z(u,v)], u=u1..u2, v=v1..v2)
.
Пример: построить поверхность заданную параметрически: х = 2.
u + v, y= v.
cos(u),
z = v.
sin(u). Для начала зададим функции Х0, Y0, Z0, соответствующие функциям х, у, z.

График пространственных кривых.
В пакете plot
имеется команда spacecurve
для построения пространственной кривой, заданной параметрически:  . Параметры команды:
spacecurve([x(t),y(t),z(t)],t=t1..t2)
, где переменная t
изменяется от t1
до t2
.
Пример: построить пространственную кривую, заданную параметрически х = arctg(t),
y = arcctg(t), z = t.

В Maple также существует возможность построения нескольких графиков одновременно. Для этого необходимо задать каждую поверхность, а затем использовать команду display. Пример:

Поверхность вращения.
Для построения поверхностей вращения в Maple есть функция Surface of revolution. Чтобы ей воспользоваться нужно во вкладке «Tools» выбрать раздел «Tutors», затем подраздел «Сalculus – SingleVariablе», функцию «Surface of revolution». В появившемся окне надо ввести функцию, интервал на котором будет произведено построение, выбрать ось вращения и параметры графика. Окно графика появляется при нажатии кнопки «Close».
Пример: построим поверхности, полученные вращением графика функции y=sin x на интервале от 0 до π вокруг оси Ох и Оу. Вызываем функцию Surface of revolution как описано выше. В поле «f(x)» вводим sin(x), указываем границы интервала, в поле Line of Revolution в одном случае выбираем Vertical, в другом Horizontal, нажимаем Сlose.
Федеральное агентство по образованию
Государственное образовательное учреждение высшего профессионального образования
ВОЛГОГРАДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
(ВолгГТУ)
Кафедра прикладной математики
Семестровая работа за I семестр
по информатике
Тема: «Построение трехмерных графиков в Mathcad и Maple»
Выполнил: студент группы ХТ-142 Долгачев А. С.
Проверил: Волчков В. М.
Оценка работы _________________ баллов
Волгоград, 2010 г.
|
