Реферат: Храповые механизмы

МГТУ им. Н.Э. Баумана

РЕФЕРАТ

Москва 1999

Храповые механизмы находят широкое применение в шаговых двигателях, грузоподъемных устройствах и различных отраслях техни ки. Храповой механизм — устройство, допускающее вращение оси в одном направлении и исключающее вращение этой же оси в противоположном направлении. Он состоит из храпового колеса и собачки. Собачка 1 обычно прижата к колесу пружиной 2 (рис. 1). Реже используют храповые механизмы, в которых собачка взаимодействует с поступательно перемещающейся рейкой. Храповые колеса и собачки изготовляют из сталей 35, 50, У10А, 15Х, 20Х, 25ХГСА. При значительных нагрузках, а также для уменьшения износа их либо подвергают объемной закалке, либо цементируют, а затем закаливают. В приборах храповые колеса изготовляют также из латуней ЛК80-Э и ЛС63-3 и бронзы Бр.КМцЗ-1. Иногда и собачки изготовляют из латуни. Используют также сплавы алюминия.

Пружины храпового механизма создают момент, прижимающий собачку к храповому колесу. Однако этот момент не предназначен для преодоления сил и моментов, которые могут действовать на собачку от храпового колеса. Усилие пружины оказывается для этой цели недостаточным. Оно лишь вводит собачку в зацепление с храповым колесом. Поэтому положение оси С собачки выбирают с таким расчетом, чтобы окружная сила F и вызываемая ею сила трения F обеспечивали появление равнодействующей силы F_n , момент которой на плече Са прижимал бы собачку к храповому колесу, а не выводил ее из зацепления (рис. 1). Это достигается в том случае, если угол a положения оси собачки больше угла j трения. Для обеспечения этого неравенства необходимо удалить ось С собачки от оси храпового колеса (см. собачку, показанную выше колеса). Однако при этом следует опасаться переброса собачки на другую сторону храпового колеса, особенно после некоторого износа собачки. В таких случаях храповой механизм может срываться. Поэтому недопустимо и слишком большое удаление оси С собачки от оси храпового колеса. У собачки, показанной слева от

колеса, для надежного функционирования храпового механизма также необходимо выполнять неравенство к > j, что может быть обеспечено, когда ось, наоборот, находится ближе к оси колеса, а собачка сделана достаточно длинной. При этом момент силы F_n прижимает собачку к храповому колесу. Соответствующее направление нормальной силы F_n можно обеспечить поднутрением передней грани зубьев храпового колеса на угол a. Тогда ось собачки может располагаться на касательной к средней окружности зубьев храпового колеса (рис. 2). Для обеспечения прижатия собачки к зубьям храпового колеса в этом случае необходимо, чтобы угол поднутрения был больше угла трения. Часто a выбирается равным 10°. У этой конструкции при малом окружном шаге зубьев зуб храпового колеса получается ослабленным.

Окружная сила, действующая на диаметре d храпового колеса, F = 2M /d, где М — крутящий момент на ос и храпового колеса; d — диаметр впадин зубьев храпового колеса, d == mz ; z — число зубьев храпового колеса; т — модуль, т = p_t /p , р _t — окружной шаг зубьев храпового колеса по окружности впадин. На основании расчета по среднему допускаемому давлению можно определить модуль зубьев храпового колеса:

где [p]— допускаемое давление на единицу ширины зуба храпового колеса; определяется по справочнику; y = b/т, b — ширина колеса.

На рис. 3 показана конструкция храповика часового механизма. Вместо храпового колеса использовано обычное колесо с зубьями часового профиля. Это упростило конструкцию, так как сократилось число колес в механизме. Собачка 1 имеет несколько выступов и удерживается на оси винтом 4. На рис. 3, а показано положение собачки относительно колеса 2 при подзаводке часов. Момент М _зав отводит собачку, которая одним из своих выступов непрерывно прижимается под действием пружины 3 к зубьям колеса 2, п ропуская их. Выступ собачки захватил конец Д пружины 3, деформируя последнюю. Конец Г пружины закреплен неподвижно. На рис. 3, б показано стопорящее положение собачки, когда она удерживает колесо 2. Зуб колеса упирается в один из выступов собачки. При переходе из положения а в положение б храповое колесо немного поворачивается, благодаря чему ослабляется напряжение заводной пружины после ее тугого завода. Это способствует увеличению срока службы заводной пружины и стало возможным благодаря применению собачки с несколькими выступами.

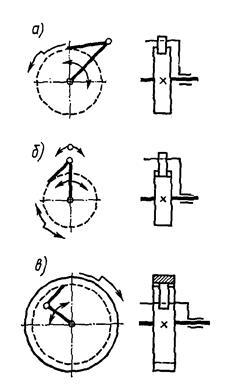

Храповые механизмы могут обеспечивать преобразование вращательного движения в колебательное или наоборот. На рис. 4 показана конструкция храпового механизма электрических часов, в которой толкающие собачки 1 и 3 преобразуют качания якоря 2 в прерывисто-вращательное движение храпового колеса 4. При движении якоря как в прямом, так и в противоположном направлениях собачки попеременно захватывают и толкают зубья храпового колеса (рис. 4, а, 6). На рис. 5 даны условные обозначения храповых механизмов для схем (ГОСТ 2.770—68): а — односторонний храповой механизм с наружным зацеплением; б — двусторонний храповой механизм с наружным зацеплением; в — односторонний храповой механизм с внутренним зацеплением.

Кулисный механизм (рис. 6, а) наиболее часто применяют для преобразования вращательного движения кривошипа 1 в качательное движение кулисы 3. Камень кулисы 2 перемещается вдоль нее по направляющим. Кулисные механизмы могут быть использованы также для преобразования равномерного вращательного движения в неравномерное вращательное движение при а < r (рис. 6, б). Кулисы с камнем применяют также в тангенсных , синусных и других механизмах для замены высших кинематических пар низшими.

Зависимость угла поворота a кулисы от угла поворота b кривошипа (рис. 6, а) такова:

tg a = r sin b/(a + r cos b)

После дифференцирования этого выражения по времени и преобразований получаем выражение для угловой скорости кулисы

w₃ =w₁ r(a cos b + r)/(a² + r² +2 a r cos b)

где w₃ = d a/dt ; w₁ = d b/dt = const. Отсюда передаточное отношение

i₁₂ = w₁ /w₂ = ( a² + r ² + 2 a r cos b )/[r(a cos b + r)]. Диффе ренцируя по времени выражение для w ₃ , получаем угловое ускорение кулисы e₃ =d² a/dt² . . После преобразований

Наиболее характерным является применение кулисных механизмов в устройствах для получения прерывистого движения, например в разнообразных производственных автоматах, работающих по определенному циклу, в киноаппаратуре и др. В таких устройствах используют мальтийский крест (рис. 6, в). Лопасти 2 креста, имеющие пазы, представляют собой кулисы. Число лопастей не менее 3. При вращени и кривошипа 4 поворот креста происходит только тогда, когда цевка 3 кривошипа перемещается в пазу лопасти креста. Крест поворачивается на угол 2a при повороте кривошипа на угол 2b. На угле поворота кривошипа 2p—2b крест неподвижен. Характер изменения кинематических параметров движения креста (рис. 6, в) — угла поворота a, угловой скорости w и углового ускорения e — показан на рис. 6, г.
