Курсовая работа
по усилительным устройствам.
ВАРИАНТ № 7
Выполнил
:
ст.гр.04 - 414 Уткин С.Ю.
Проверил
:
Харламов А.Н.
ЭТАП №1
Исходные данные для расчета .
Еп=10 В;Rи=150 Ом; Rк=470 Ом; Rн=510; Сн=15 пФ ;Tмин=-30град; Тmax=50град;
Требуемая нижняя частота : Fн=50 кГц.
Используемый тип транзистора: КТ325В (Si ; N-P-N ; ОЭ)
Нестабильность коллекторного тока -
Параметры транзистора
:
Граничная частота - Fгр = 800Мгц.
Uкбо(проб)=15В.
Uэбо(проб)=4В.
Iк(мах)=60мА.
Обратный ток коллектора при Uкб=15В : Iкбо<0.5мкА (при Т=298К).
Статический коэффициент усиления тока базыв схеме с ОЭ:h21=70…210.
Емкость коллекторного перехода: Ск<2.5пФ.(при Uкб=5В)
rкэ(нас.)=40 Ом.
Постоянная времени цепи обратной связи: tк<125 нс.
Для планарного транзистора - технологический параметр  = 6.3
Предварительный расчет.
Исходя из значений Еп и Rк , ориентировачно выберем рабочую точку с параметрами Uкэ=4В и Iкэ=1мА.
Типичное значение , для кремниевых транзисторов:Uбэ=0.65В.
Uкб=Uкэ-Uбэ = 3.35В
 =2.857 пФ.
 =275Ом - Объемное сопротивление базы.
Iб = Iкэ/h21 = 8.264e-6 - ток базы. Iэ = Iкэ - Iб = 9.9e-4 - ток эмиттера.
rэ = 26е-3/Iэ = 26.217 - дифференциальное сопротивление эмиттерного перехода.
Параметр n = rэ/rб + 1/h21 = 0.103 (Нормированное относительно Fгр значение граничной частоты)
Для дальнейших расчетов по заданным искажениям в области нижних частот зададимся коэффициэнтами частотных искажений .
Пускай доля частотных искажений , вносимых на нижней частоте разделительным конденсатором Ср , окажеться в к=100 раз меньше чем конденсатором Сэ , тогда коэффициенты частотных искажений
равны: Мнр = 0.99 , а Мнэ = 0.71( Определяются по графику)
 = 2.281е-8 Ф;- емкость разделительного конденсатора.
Оптимальное напряжение на эмиттере выбирается из условия :Uэ = Еп/3, это позволяет определить величину Rэ.
Rэ =  =3.361е3 Ом;
 =3.361В - Напряжение на эмиттере.
Rф=(Еп - Uкэ)/Iкэ - Rк - Rэ = 2.169е3 Ом;- сопротивление RC - фильтра в коллекторной цепи.
Применение Н.Ч. - коррекции позволяет использовать разделительный конденсатор меньшей емкости.
 = 4.062е-9 Ф;- скорректированное значение разделительного конденсатора.
 = 9.551е-10 Ф; - емкость фильтра в цепи коллектора.
 = 7.889е-8 Ф;- Емкость эмиттера.
Расчет цепи делителя , обеспечивающей заданную температурную нестабильность коллекторного тока.
 = 1.487е-6 А; - неуправляемый ток перехода коллектор-база.
 =0.2 В; -сдвиг входных характеристик .
 =3.813е-5 А. -ток делителя.
 = 1.052e5 Ом
 =1.291e5Ом
Номиналы элементов, приведенные к стандартному ряду.
Rф=2.2е3Ом; Rэ=3.3е3Ом; Rб1=1е5Ом ; Rб2=1.3е5 Ом; Cр= 4е-9 Ф; Cф= 1е-9 Ф; Cэ=7е-8Ф;
Оценка результатов в программе «
MICROCAB»
1. Оценка по постоянному току.
2.1А.Ч.Х. - каскада.
2.2 А.Ч.Х. - по уровню 07.
Реализуемые схемой - верхняя частота - Fв = 2.3Мгц и коэффициент усиления К = 22Дб = 12.6
ЭТАП №2
Задание: Обеспечить за счет выбора элементов либо модернизации схемы
увеличение К в два раза(при этом Fв - не должно уменьшаться) и проверить правильность расчетов на Э.В.М.
РАСЧЕТ.
Требования к полосе частот и коэффициенту усиления:
К = 44Дб = 158 Fн =50 Кгц Fв =2.3Мгц
Uкб=Uкэ-Uбэ = 4.35В
=2.619 пФ.
=300Ом - Объемное сопротивление базы.
Оценка площади усиления и количества каскадов
в усилителе.
 =8.954 е7 Гц - Максимальная площадь усиления дифференциального каскада.
Ориентировачное количество каскадов определим по номограммам ,
так как  =39 , то усилитель можно построить на двух некорректированных каскадах.
Требуемая верхняя граничная частота для случая , когда N = 2 ( с учетом , что фn =  =0.64)
Fв(треб)=Fв/фn = 3.574е6 Гц
Требуемый коэффициент усиления одного каскада К(треб)= = 12.57
Требуемая нижняя граничная частота Fн(треб)=FнХфn =3.218e4
Реализуемая в этом случае площадь усиления  =4.5е7 Гц
Расчет первого (оконечного) каскада.
Определим параметр  = 1.989
Оптимальное значение параметра  =0.055
Этому значению параметра  соответствует ток эмиттера равный:
Iэ = =2мА
Соответственно Iкэ =  = 2мА и Iб = = 1.5е-5 А .
rэ =  = 14.341 Ом - дифференциальное сопротивление эмиттерного перехода.
 = 1.388е-11Ф; - емкость эмиттерного перехода.
 = 1.75е3 Ом
 = 3.562е-9 сек - постоянная времени транзистора.
 = 0.008 - относительная частота.
Высокочастотные
Y
- параметры оконечного каскада.
 = 0.061 См- Проводимость прямой передачи ( крутизна транзистора).
 = 3е-14 Ф- Входная емкость транзистора .
 = 5.02 е-11 Ф -Выходная емкость транзистора.
 = 5.456 е-6 См - Проводимость обратной передачи.
 = 5.027 е-4 См - Входная проводимость транзистора.
 = 4.5е-11 Ф - Входная емкость транзистора.
Реализуемая в этом случае площадь усиления :
 = 1.165е8 Гц
Заданный коэффициент усиления обеспечивается при сопротивлении коллектора:
 = 347.43 Ом
Расчет элементов по заданным искажениям в области нижних частот.
= 3.294е-8 Ф;- емкость разделительного конденсатора.
Rэ =  =1.68е3 Ом;
=3.077В - Напряжение на эмиттере.
Rф=(Еп - Uкэ)/Iкэ - Rк - Rэ = 704.5 Ом;- сопротивление RC - фильтра в коллекторной цепи.
Применение Н.Ч. - коррекции позволяет использовать разделительный конденсатор меньшей емкости.
= 1.088е-8 Ф;- скорректированное значение разделительного конденсатора.
= 7.87е--9 Ф; - емкость фильтра в цепи коллектора.
= 2.181е-7 Ф;- Емкость эмиттера.
Расчет цепи делителя , обеспечивающей заданную температурную нестабильность коллекторного тока.
=4.351е-5 А. -ток делителя.
= 8.566е4Ом
=1.07е5 Ом
Расчет второго (предоконечного) каскада.
Реализуемая площадь усиления и параметр для предоконечного каскада.
 =9е7 Гц  =0.04
Этому значению параметра соответствует ток эмиттера равный:
Iэ = =3мА
Соответственно Iкэ = = 3мА и Iб = = 2.2е-5 А .
rэ = = 9.8 Ом - дифференциальное сопротивление эмиттерного перехода.
= 2.03е-11Ф; - емкость эмиттерного перехода.
= 1.196е3 Ом
= 4.878е-9 сек - постоянная времени транзистора.
Высокочастотные
Y
- параметры предоконечного каскада.
= 0.083 См- Проводимость прямой передачи ( крутизна транзистора).
= 2.1е-14 Ф- Входная емкость транзистора .
= 6.8 е-11 Ф -Выходная емкость транзистора.
= 5.466 е-6 См - Проводимость обратной передачи.
 = 1.909е3 См- Входная проводимость первого каскада.
Заданный коэффициент усиления обеспечивается при сопротивлении коллектора:
 = 164.191 Ом
Расчет элементов по заданным искажениям в области нижних частот.
= 1.362е-8е-8 Ф;- емкость разделительного конденсатора.
Rэ = =1.247е3 Ом;
=3.33В - Напряжение на эмиттере.
Rф=(Еп - Uкэ)/Iкэ - Rк - Rэ = 459.2 Ом;- сопротивление RC - фильтра в коллекторной цепи.
Применение Н.Ч. - коррекции позволяет использовать разделительный конденсатор меньшей емкости.
= 3.58е-8 Ф;- скорректированное значение разделительного конденсатора.
= 1.5е-8 Ф; - емкость фильтра в цепи коллектора.
= 2.98е-7 Ф;- Емкость эмиттера.
Расчет цепи делителя , обеспечивающей заданную температурную нестабильность коллекторного тока.
=3.771е-5 А. -ток делителя.
= 1е5 Ом
=1.06е5 Ом
Номиналы элементов, приведенные к стандартному ряду.
Номиналы элементов первого каскада.
Rф=700Ом; Rэ=1.6е3Ом; Rб1=8.5е4Ом ; Rб2=1е5 Ом; Cр= 1е-8 Ф; Cф= 8е-9Ф; Cэ=2е-7Ф;Rк=350 ;
Номиналы элементов второго каскада.

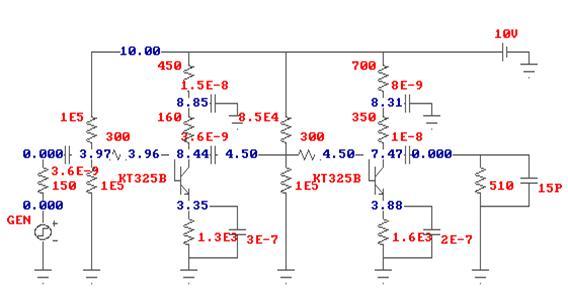

Rф=450Ом; Rэ=1.3е3Ом; Rб1=1е5Ом ; Rб2=1е5 Ом; Cр= 2.6е-9Ф; Cф= 1.5е-8 Ф; Cэ=3е-7Ф;Rк=160 ;
Оценка входной цепи .
Определим коэффициент передачи входной цепи в области средних частот
и ее верхнюю граничную частоту.
Зададимся g = 0.2
 = 1.124 - Коэффициент передачи входной цепи .
 = 1.1е7 Гц
Верхняя граничная частота входной цепи значительно больше
верхней требуемой частоты каждого из каскадов.
При моделировании на ЭВМ учитывалось влияние входной цепи.
Оценка результатов в программе «
MICROCAB»
1. Оценка по постоянному току.

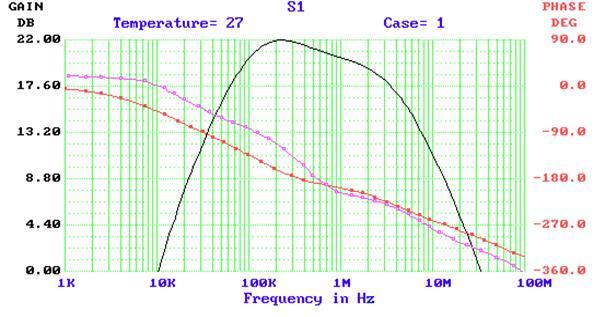

2. А.Ч.Х. усилителя.
3. А.Ч.Х. - по уровню -07.
Реализуемые схемой - верхняя частота Fв = 2.3Мгц , нижняя частота Fн = 50кГц
и коэффициент усиления К = 44Дб = 158 - полностью соответствуют заданным
требованиям по полосе и усилению.
FIN.
|
