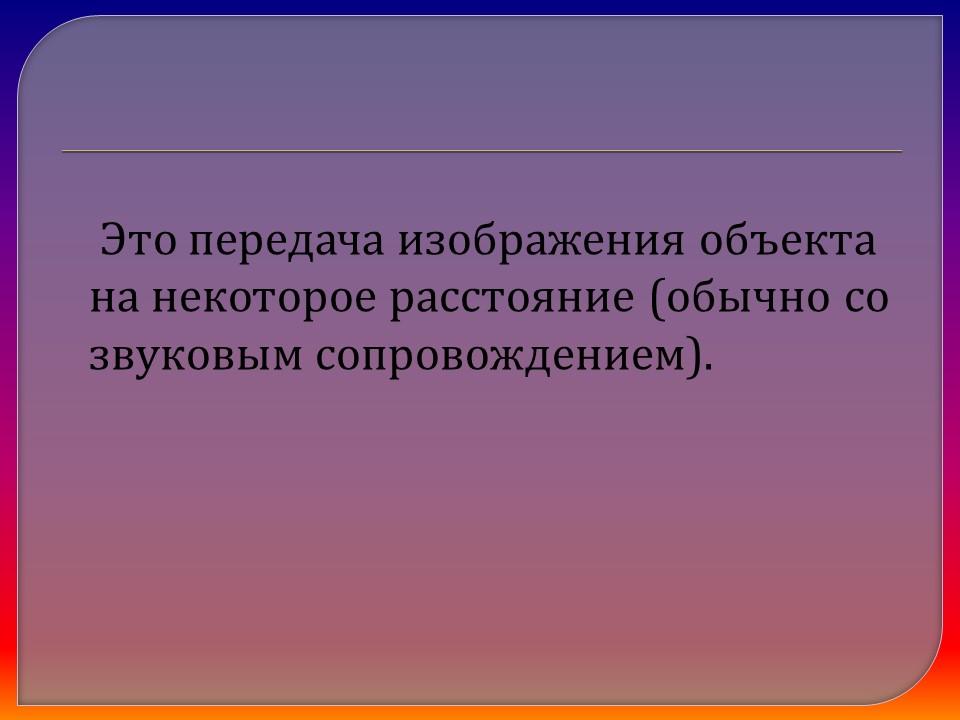

Это передача изображения объекта на некоторое расстояние (обычно со звуковым сопровождением).

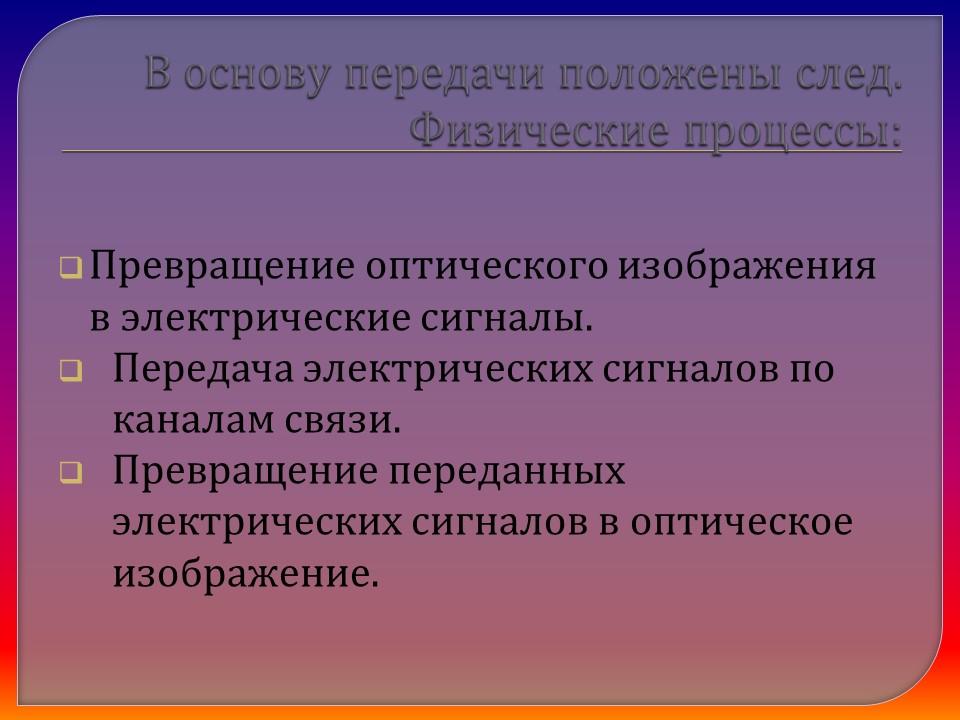

В основу передачи положены след. Физические процессы:
- Превращение оптического изображения в электрические сигналы.
- Передача электрических сигналов по каналам связи.
- Превращение переданных электрических сигналов в оптическое изображение.

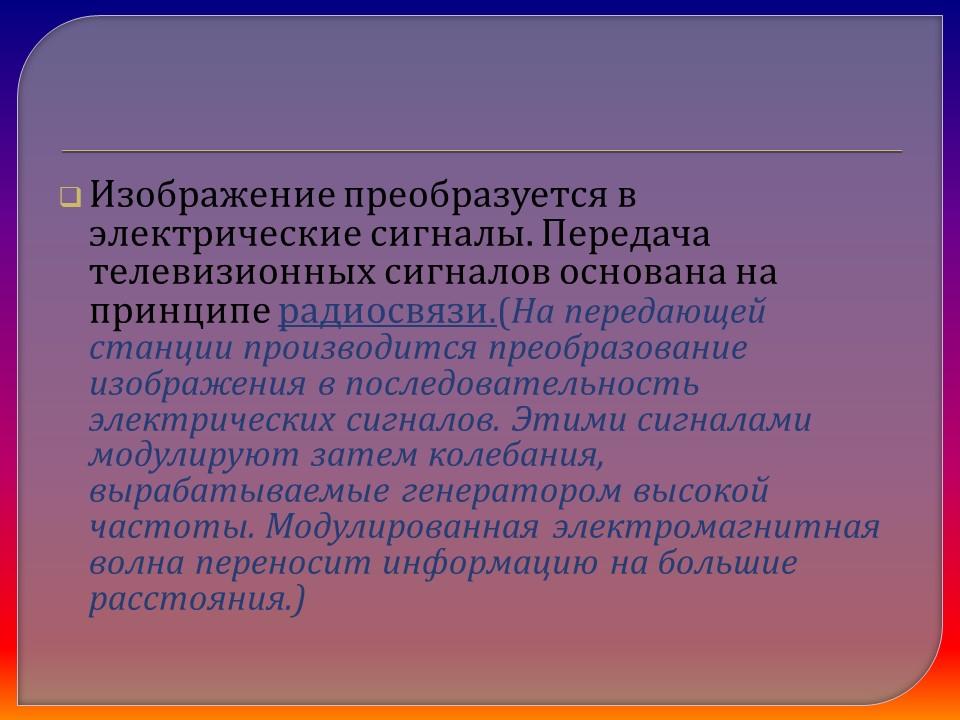

- Изображение преобразуется в электрические сигналы. Передача телевизионных сигналов основана на принципе радиосвязи
.
(На передающей станции производится преобразование изображения в последовательность электрических сигналов. Этими сигналами модулируют затем колебания, вырабатываемые генератором высокой частоты. Модулированная электромагнитная волна переносит информацию на большие расстояния.)
- В приёмнике производится обратное преобразование. Высокочастотные модулированные колебания детектируются, а полученный сигнал преобразуется в видимое изображение.
- Телевизионные передачи возможны только в диапазоне ультракоротких волн
. Длина их 6.0-0.3 м.Распространяются я в прямой видимости антенны.

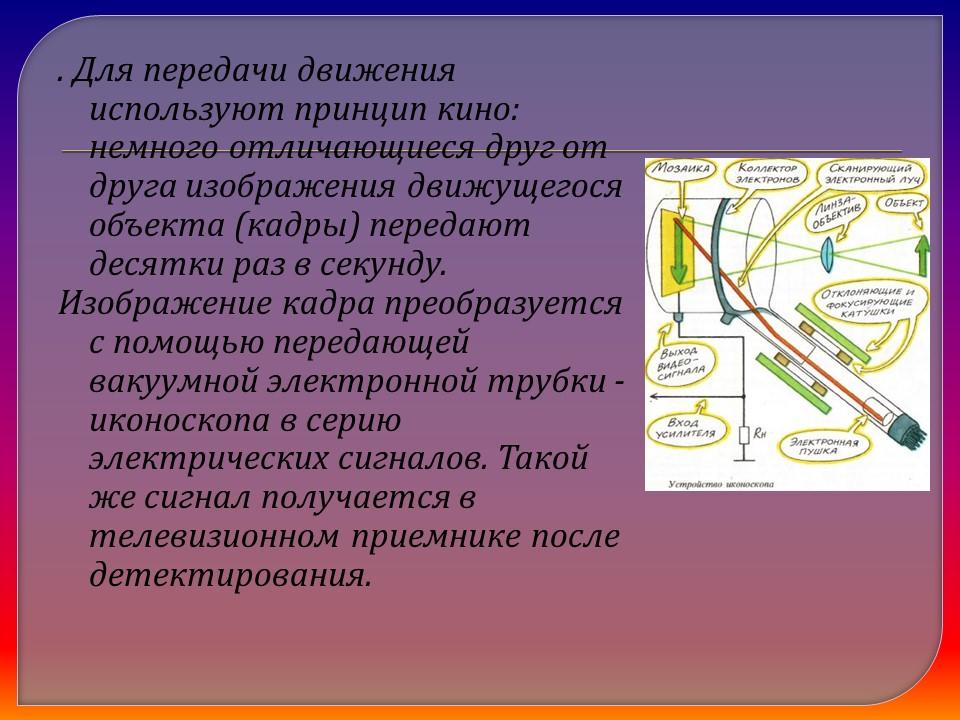

. Для передачи движения используют принцип кино: немного отличающиеся друг от друга изображения движущегося объекта (кадры) передают десятки раз в секунду.
Изображение кадра преобразуется с помощью передающей вакуумной электронной трубки - иконоскопа в серию электрических сигналов. Такой же сигнал получается в телевизионном приемнике после детектирования.
- Видеосигнал преобразуется в пучок быстрых электронов ,который в электронно-лучевой трубке
– кинископе
– перемещается по экрану покрытому -
люминофором
- Синхронность движения лучей в передающей и приемной трубках достигается посылкой специальных синхронизирующих сигналов.

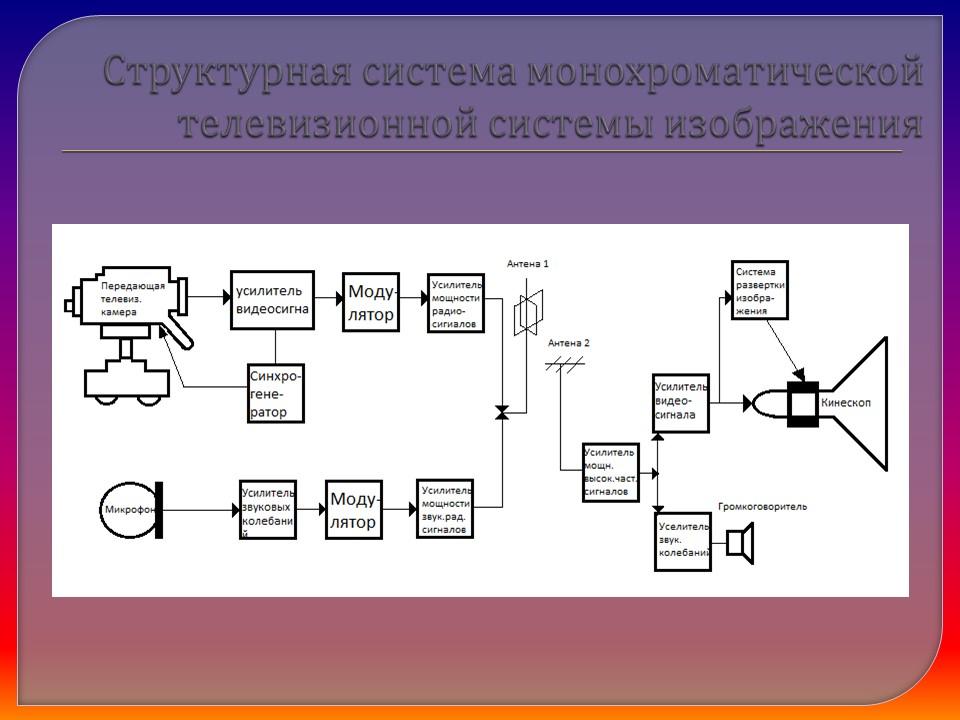

Структурная система монохроматической телевизионной системы изображения

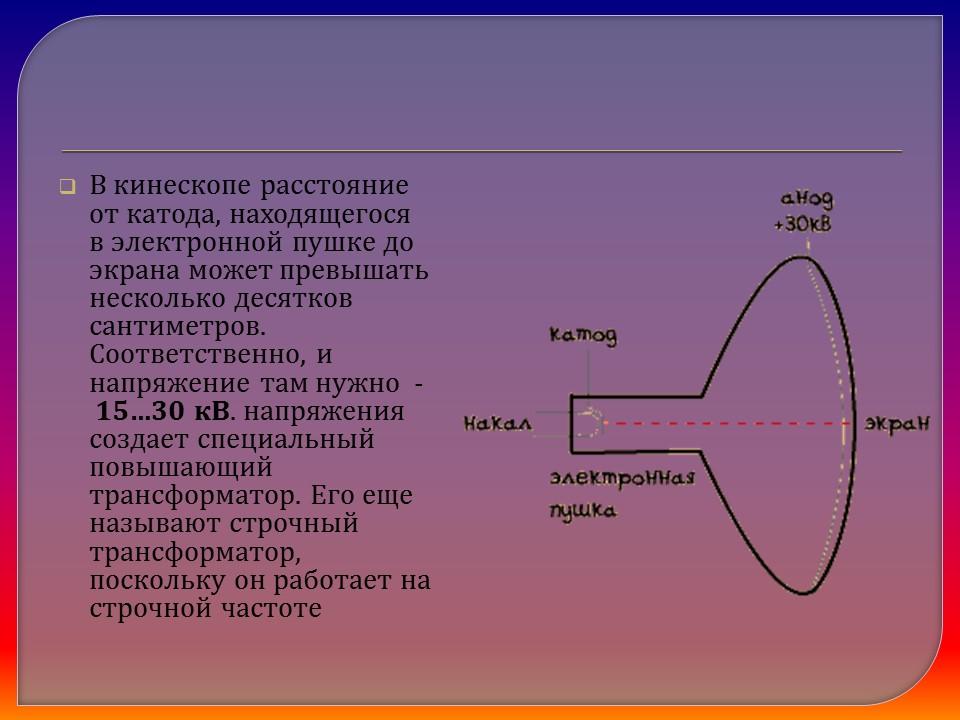

- В кинескопе расстояние от катода, находящегося в электронной пушке до экрана может превышать несколько десятков сантиметров. Соответственно, и напряжение там нужно - 15…30 кВ
. напряжения создает специальный повышающий трансформатор. Его еще называют строчный трансформатор, поскольку он работает на строчной частоте

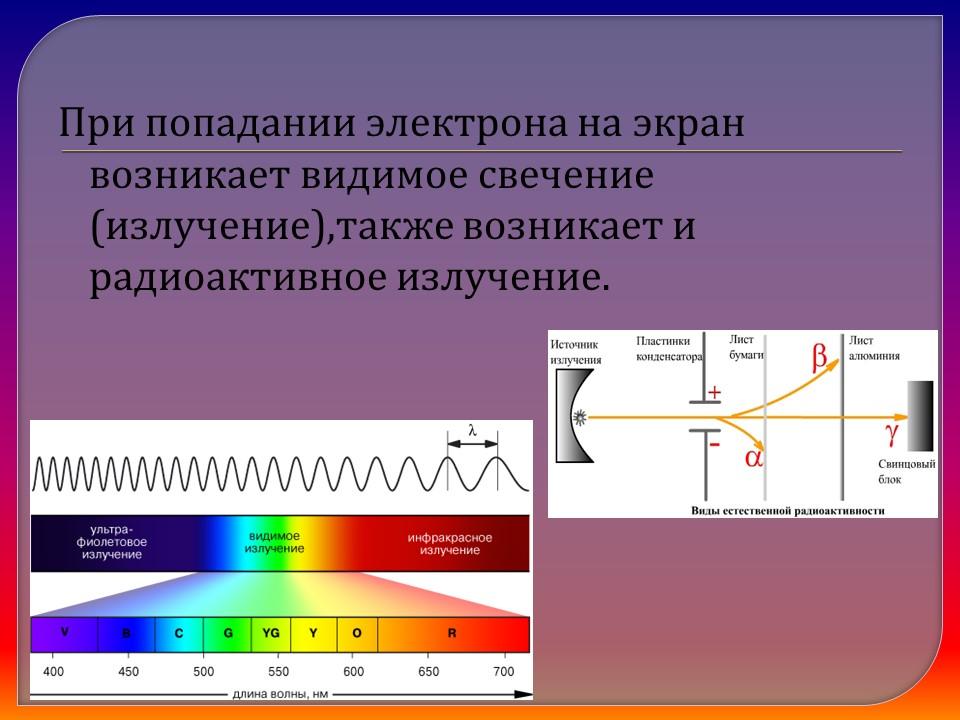

При попадании электрона на экран возникает видимое свечение (излучение),также возникает и радиоактивное излучение.

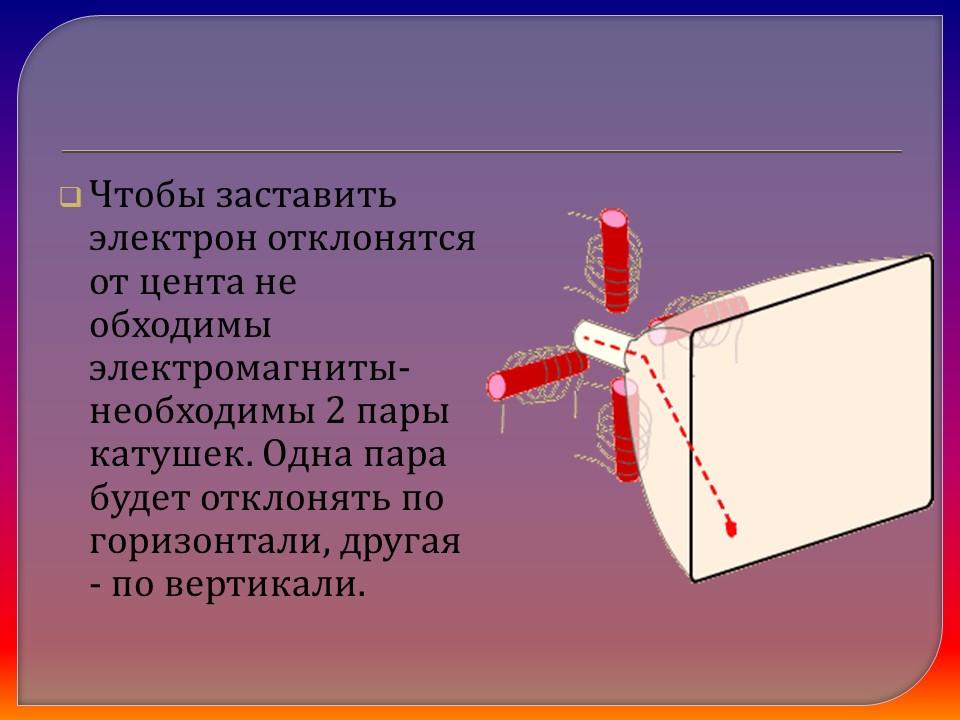

- Чтобы заставить электрон отклонятся от цента не обходимы электромагниты- необходимы 2 пары катушек. Одна пара будет отклонять по горизонтали, другая - по вертикали.
- Картинка на экране телевизора образуется в результате того, что луч со скоростью света чертит слева-направо, сверху-вниз по экрану. Такой метод последовательной прорисовки изображения называется "развертка
". Поскольку развертка происходит очень быстро - для глаза все точки сливаются в строчки а строчки - в единый кадр.
- Картинка образуется за счет того, что во время "бега", луч изменяет свою яркость в соответствии с принимаемым видеосигналом.
- Кроме электродов - анода
и катода
, в лампах бывает третий электрод - сетка
. Сетка
- это управляющий электрод. подавая на сетку сравнительно низкое напряжение, можно управлять током, протекающим через лампу. Иными словами, можно управлять интенсивностью потока электронов, "летящих" от катода к аноду.
- В ЭЛТ сетка используется для изменения яркости луча.
Подавая на сетку отрицательное напряжение (относительно катода), можно ослабить интенсивность потока электронов в луче, или вообще закрыть "дорогу" для электронов. Это бывает нужно, например, при перемещении луча от конца одной строки к началу другой.

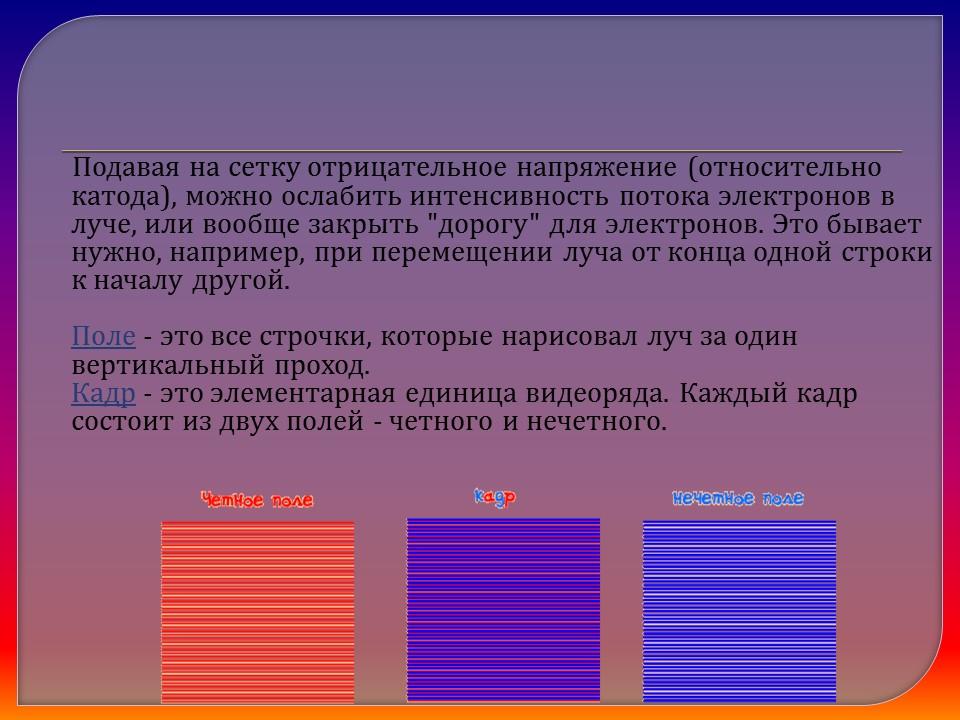

Поле
- это все строчки, которые нарисовал луч за один вертикальный проход.
Кадр
- это элементарная единица видеоряда. Каждый кадр состоит из двух полей - четного и нечетного.
- Изображение на экране телевизора разворачивается с частотой 50 полей в секунду. Однако, телевизионный стандарт равен 25 кадрам в секунду. Поэтому один кадр при передаче разбивается на два поля - четное
и нечетное.
Такая Развертка называется "чересстрочная развертка"

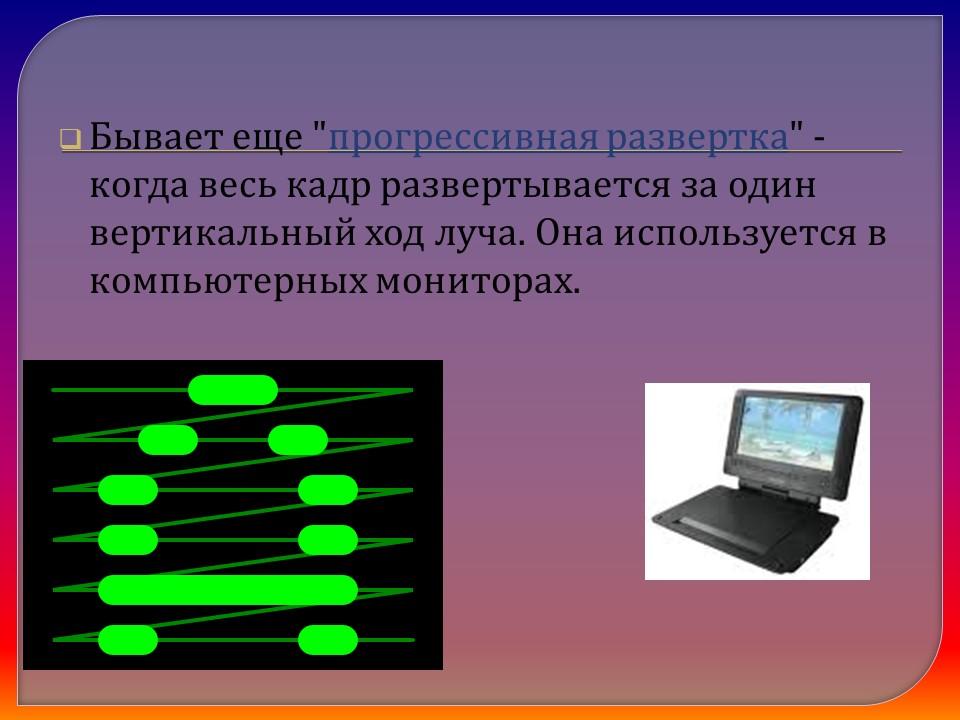

- Бывает еще "прогрессивная развертка
" - когда весь кадр развертывается за один вертикальный ход луча. Она используется в компьютерных мониторах.
