| РЕФЕРАТ
Работа содержит 22 листа, 12 рисунков, 4 таблицы, 7 источников литературы.
РАСЧЕТ ПОСАДОК ЦИЛИНДРИЧЕСКИХ, ШПОНОЧНЫХ СОЕДИНЕНИЙ, ПОДШИПНИКОВ КАЧЕНИЯ И РАСЧЕТ РАЗМЕРНОЙ ЦЕПИ.
Объектом курсовой работы является узел, используемый в машиностроении.
Основное содержание курсовой работы составляет правильный выбор посадок различных соединений, оформление рабочих чертежей узлов и деталей, описание конструкции узла, обоснование выбора окончательных видов обработки, выбор средств измерений и решение размерной цепи.
Исходными данными для выполнения курсовой работы являются индивидуальные задания, выдаваемые преподавателем. Задание включает пять задач по различным видам соединений заданного узла, в том числе одну из его размерных цепей.
1 ОПИСАНИЕ КОНСТРУКЦИИ УЗЛА
Данный узел представляет собой привод шкива водяного насоса. На вал 4 посажены корпус 12, крыльчатка 11, шкив 2. Шкив закреплен с одной стороны крышкой 10, с другой – крышкой 1. соединение крышек со шкивом осуществляется с помощью болтов6 и 16. Шкив закреплен на валу через шариковые подшипники 3. Между ними установлена распорная втулка 9 и стопорное кольцо 8. Закрепление подшипников осуществляется с помощью шайбы 7, закрепленной 4 болтами, завернутых в корпус.
2 АНАЛИЗ ПОСАДКИ
Посадка задана размером и числовыми значениями
где: Ø480 – номинальный размер соединения
-0,055 – верхнее отклонение размера отверстия
-0,095 – нижнее отклонение размера отверстия
0 – верхнее отклонение размера вала
-0,061 – нижнее отклонение размера вала
Рисунок 2.1 Схема расположения полей допусков соединения
2.1 Определение допусков отверстия и вала
Допуск отверстия:
Допуск вала:
Примем значения допусков по ГОСТу 25346 – 89 для отверстия JT6, для вала JT7.
TD =40 мкм, 6 квалитет (Таблица 1.8 /2/)
Td = 63 мкм,7 квалитет (Таблица 1.8 /2/)
2.2 Основные отклонения и их обозначения
Для вала основное отклонение равно нулю, что соответствует буквенному обозначению «h» (Таблица 1.9 /2/). Для отверстия основное отклонение ES равно -55мкм, что соответствует буквенному обозначению «P» (Таблица 1.10 /2/).
Предельные отклонения:
для отверстия
для вала
2.3 Характеристика посадки
Посадка в системе вала, т.к. поле допуска вала основное с верхним отклонением равным 0. посадка переходная, т.к. поле допуска вала пересекается с полем допуска отверстия.
Посадка  относится к предпочтительным (таблица 17 и 18 /3/).
2.4 Расчетные характеристики посадки
2.4.1 Предельные размеры
Наибольший диаметр отверстия
Наименьший диаметр отверстия
Наибольший диаметр вала
Наименьший диаметр вала
2.4.2 Определение предельных и среднего зазоров
Наибольший натяг
Наименьший натяг
Средний натяг
2.4.3 Допуск посадки
Выводы: Совпадение значений переходной посадки и допуска посадки с проверочными, свидетельствует о верности расчетов.
2.5 Вероятностные характеристики посадки
Среднее квадратическое отклонения отверстия и вала:
Среднее квадратическое отклонение посадки:
Вероятный допуск посадки:
Вероятностные натяги:
- наибольший вероятностный натяг:
- наименьший вероятностный натяг:
Проверка:
Рисунок 2.2 Схема предельных и вероятностных натягов посадки
Расчётные характеристики посадки сведем в таблицу 2.1.
Таблица 2.1 Сводные данные по расчёту характеристик посадки
| Наименование параметров
|
Обозначение
|
Величина
|
| Отверстие
|
Отклонение,
мкм
|
Верхнее
|
|
-55
|
| Нижнее
|
|
-95
|
| Основное
|
|
верхнее
|
| Предельные размеры, мкм.
|
Наибольший
|
|
479,945
|
| Наименьший
|
|
479,905
|
| Допуск, мкм.
|
|
40
|
| Вал
|
Отклонения, мкм.
|
Верхнее
|
|
0
|
| Нижнее
|
|
-63
|
| Основное
|
|
верхнее
|
| Предельные размеры, мкм.
|
Наибольший
|
|
480
|
| Наименьший
|
|
479,937
|
| Допуск, мкм.
|
|
63
|
| Посадка
|
Номинальный размер
|
|
480
|
| Предельные зазоры, мкм.
|
Наибольший
|
|
95
|
| Наименьший
|
|
-8
|
| Средний
|
|
43,5
|
| Вероятностные зазоры, мкм.
|
Наибольший
|
|
80,82
|
| Наименьший
|
|
6,18
|
| Допуск посадки, мкм.
|
Предельный
|
|
103
|
| Вероятностн.
|
|
74,64
|
2.6 Дополнительные данные для оформления рабочих чертежей и контроля деталей
Эти данные относят к конкретным деталям, которые мы условно принимаем при расчетах, поэтому в качестве примера рассмотрим посадку бронзовой втулки в чугунный корпус редуктора.
Принимаем относительную геометрическую точность формы нормальную (А) по таблице 2.19 /2/ со средним соотношением допусков формы и размера (2Тф
/Тd
)100=60%.
Степени точности по таблице 2.20 /2/ принимаются для втулки (IT8) – седьмая, и для корпуса (IT8) – седьмая.
Числовые значения допусков цилиндричности по таблице 2.18 /2/: для отверстия корпуса и для втулки – 16 мкм.
Шероховатость поверхностей в соединении определяется в зависимости от квалитета и допуска формы по таблице 2.67 /2/. Для отверстия Ra=1,6 мкм, для втулки Ra= 0,8 мкм.
Способы окончательной обработки поверхностей деталей в соединении определяем по таблице 2.66 /2/:
· отверстие в корпусе – чистовое растачивание дает Ra =1,6…3,2 мкм при экономическом квалитете точности IT8;
· наружная поверхность бронзовой втулки – обтачиванием продольной подачи при Ra = 1,6…3,2 мкм и экономическом квалитете точности IT8.
Контроль размеров для измерения вала по таблице 2 /6/, при допускаемой погрешности δизм
= ± 5мкм, проводим гладким микрометром. Контроллеры из размеров отверстия по таблице 2 /6/, при допускаемой погрешности δизм
= ±9 мкм, проводим индикаторным нутромером.
Узел в сборе Корпус Втулка
Рисунок 2.3 Эскиз посадки втулки в корпус и сопрягаемых деталей
3 ПОСАДКИ ПОДШИПНИКОВ КАЧЕНИЯ
3.1 Обоснование характера работы подшипника
Заданный узел относится к редукторам общего машиностроения, к которым не предъявляются особые требования к точности узла, ограничению вибраций, поэтому может быть принят класс точности «0» по ГОСТ 520-89.
Из чертежа видно, что вращается шкив вместе с наружным кольцом подшипника, а внутреннее кольцо установлено неподвижно в корпусе. На подшипник через вал передается нагрузка от крыльчатки постоянная по направлению. Отсюда следует, что на внешнее кольцо действует циркуляционное, а на внутреннее – местное нагружение.
3.2 Расчет и выбор стандартного подшипника.
Режим работы подшипника оценивается по интенсивности нагружения:
где Р – динамическая эквивалентная нагрузка, Н;
с – динамическая грузоподъемность, Н.
Р=7000 Н.
Для спокойного режима работы по ГОСТ 3325-85 необходимо
откуда
когда
По таблице 7 ГОСТ 8338-75 для подшипника с внутренним диаметром d=50мм этому условно отвечает подшипник тяжелой серии №410, для которого наружный диметр D=130мм, ширина кольца В=31мм, координата фаски r=3.5мм.
3.3 Выбор посадок колец подшипника.
Под циркуляционно нагруженное кольцо, посадку выбирают по интенсивности нагружения
 ,
где  - интенсивность нагружения,
В – конструктивная ширина кольца,
n – количество подшипников на опоре,
 - динамический коэффициент,
=1…1,8
F – коэффициент, учитывающий ослабление натяга.
F=1…2
По таблице 4.89 /8/ рекомендуется поле допуска вала – h5.
По таблице 4.92 /8/ рекомендуется поле допуска корпуса – К7.
Таким образом, условное обозначение посадки «внутреннее кольцо – вал» -
А условное обозначение посадки «наружное кольцо – корпус» -  .

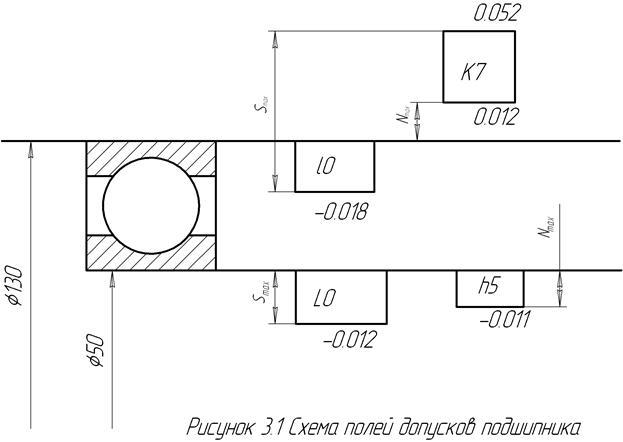

3.4 Расчет посадок подшипника
Для расчета посадок колец подшипника на вал и в корпус отверстия принимаются средние диаметры колец (dm и Dm ) и их допускаемые отклонения (Ddm и DDm) для полей допусков колец L0 и l0.
Для выбранных посадок отклонения посадочных мест вала и корпусов принимается по ГОСТ 25347-86.
Предельные размеры вала и корпуса:
Предельные размеры внутреннего и наружного колец подшипника:
Предельные зазоры и натяги в соединении «вал – внутреннее кольцо»:
«корпус – наружное кольцо»:
Сводные данные по расчету посадок колец подшипника приведены в таблице 3.1.
Таблица 3.1 Расчётные характеристики посадок колец подшипника
| Элементы соединения
|
Наименование параметров
|
Обозначение
|
Величина
|
| Корпус-наружное кольцо подшипника
|
Отверстие
|
Отклонения,
мкм
|
Верхнее
Нижнее
|
|
+70
0
|
| Предельные диаметры, мм
|
Наибольший
Наименьший
|
|
130,07
130
|
| Вал
|
Отклонения среднего диаметра, мм
|
Верхнее
Нижнее
|
|
0
-18
|
| Предельные размеры среднего диаметра, мм
|
Наибольший
Наименьший
|
|
130
129,982
|
| Посадка
|
Зазоры, мкм
|
Наибольший
Наименьший
|
|
70
0
|
| Внутреннее кольцо подшипника - вал
|
Отверстие
|
Отклонения среднего диаметра, мм
|
Верхнее
Нижнее
|
|
0
-12
|
| Предельные размеры среднего диаметра, мм
|
Наибольший
Наименьший
|
|
50
49,988
|
| Вал
|
Отклонения,
мкм
|
Верхнее
Нижнее
|
|
+18
+2
|
| Предельные диаметры, мм
|
Наибольший
Наименьший
|
|
50,018
50,002
|
| Посадка
|
Натяги, мкм
|
Наибольший
Наименьший
|
|
30
2
|
4 АНАЛИЗ ПОСАДКИ ПО АНАЛОГИИ.
Необходимо выбрать посадку распорной втулки с диаметром 50мм.
Эта втулка изготовлена под размер Ø50 h5 для посадки на корпус изделия между подшипниками. Для посадки распорной втулки нужно выбрать поле допуска, обеспечивающее гарантированный зазор.
По ГОСТ 25346-89 выбираем основное отклонение отверстия +25 мкм, что соответствует обозначению поля допуска «F». При выборе данного поля допуска получается минимальный гарантированный зазор, обеспечивающий простоту разборки и сборки сопряжения. Квалитет для втулки выбираем из условия простоты обработки при изготовлении. Принимаем 8 квалитет, что может быть достигнут чистовым точением втулки /3/. Таким образом, получаем комбинированную (специальную) посадку:
Для выбранной посадки приведем схему полей допусков с указанием предельных размеров, отклонений, значений зазоров или натягов и эскиз соединения с указанием принятой посадки.

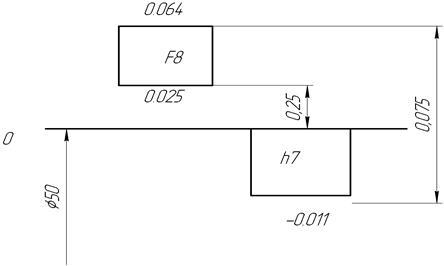

Рисунок 4.1 Схема полей допусков
Необходимо выбрать посадку между корпусом и втулкой.
Эта втулка изготовлена под размер Ø50 h7. Для посадки распорной втулки нужно выбрать поле допуска, обеспечивающее гарантированный зазор.
По ГОСТ 25346-89 выбираем основное отклонение отверстия +25 мкм, что соответствует обозначению поля допуска «F». При выборе данного поля допуска получается минимальный гарантированный зазор, обеспечивающий простоту разборки и сборки сопряжения. Квалитет для втулки выбираем из условия простоты обработки при изготовлении. Принимаем 8 квалитет, что может быть достигнут чистовым точением втулки /3/. Таким образом, получаем комбинированную (специальную) посадку:
Для выбранной посадки приведем схему полей допусков с указанием предельных размеров, отклонений, значений зазоров или натягов и эскиз соединения с указанием принятой посадки.
Рисунок 4.2 Схеме полей допусков
Необходимо выбрать посадку между крыльчаткой и втулкой.
Эта втулка изготовлена под размер Ø41 h7. Для посадки распорной втулки нужно выбрать поле допуска, обеспечивающее гарантированный зазор.
По ГОСТ 25346-89 выбираем основное отклонение отверстия +25 мкм, что соответствует обозначению поля допуска «F». При выборе данного поля допуска получается минимальный гарантированный зазор, обеспечивающий простоту разборки и сборки сопряжения. Квалитет для втулки выбираем из условия простоты обработки при изготовлении. Принимаем 8 квалитет, что может быть достигнут чистовым точением втулки /3/. Таким образом, получаем комбинированную (специальную) посадку:
Для выбранной посадки приведем схему полей допусков с указанием предельных размеров, отклонений, значений зазоров или натягов и эскиз соединения с указанием принятой посадки.
Рисунок 4.3 Схема полей допусков
5
ПОСАДКИ ШПОНОЧНОГО СОЕДИНЕНИЯ
Размеры шпонки, предельные отклонения выбираются по таблице 4.64 /8/.
Шпонка призматическая.
Номинальные размеры:
- сечение шпонки
- глубина паза вала
- глубина паза втулки
- длина шпонки
Соединение шпонки – паз вала
Соединение шпонки – паз втулки
Глубина паза вала
Размер на втулке
Длина шпонки
Длина паза вала
Метод обработки: шпонки – фрезерование; паз вала – фрезерование; паз втулки – протягивание или чистовое долбление. Шпонки могут быть изготовлены из чистотянутой заготовки.
Шероховатость шпонки, пазов вала и втулки  ; для пазов, нижней и верхней поверхности шпонки  .
Шпонка 5×5×16 ГОСТ 8788 – 68.
Рисунок 4.1 Шпонка.
6 РАСЧЕТ РАЗМЕРНОЙ ЦЕПИ
Рисунок 6.1 Размерная цепь
Корректировка размеров звеньев
Расчет на max-min:
Ближайшее значение а=160 мкм, JT12. Допуски звеньев по 12 квалитету.
Проверка принятых допусков
Предельные отклонения звеньев: назначаем на охватываемые размеры как для основного вала, не охватывающие – как для основного отверстия.
Отклонения звена Б∆
:
Проверка:
Вероятностный расчет:
Ближайшее значение а=250 мкм, JT13.
Допуски звеньев по 13 квалитету.
Проверка принятых допусков:
Среднее отклонения звеньев:
Среднее отклонение звена Б1
:
| Звено
|
Б∆
|
Б1
|
Б2
|
Б3
|
| Вид звена
|
замык
|
увелич
|
уменьш
|
уменьш
|
| Размеры,мкм
|
3-0,6
|
26
|
15
|
8
|
| Ед. допуска,мкм
|
─
|
1,31
|
1,08
|
0,3
|
| Расчет на max-min
|
| Табл. допуск, мкм
|
─
|
210
|
180
|
150
|
| Прин. допуск, мкм
|
600
|
270
|
180
|
150
|
| Верх. отклонение, мкм
|
0
|
-330
|
0
|
0
|
| Нижн. отклонение, мкм
|
-600
|
-600
|
-180
|
-150
|
| 3-0,6
|
|
15-0,18
|
8-0,15
|
| Вероятностный расчет
|
| Табл. допуск, мкм
|
─
|
330
|
270
|
220
|
| Прин. допуск, мкм
|
600
|
330
|
270
|
220
|
| Верх. откл, мкм
|
0
|
-380
|
0
|
0
|
| Нижн. откл, мкм
|
-600
|
-710
|
-270
|
-220
|
| Среднее откл, мкм
|
-300
|
-545
|
-135
|
-110
|
| 3-0,6
|
26-0,71
|
15-0,27
|
8-0,22
|
