Атмосфера земли и физические свойства воздуха
Эта тема должна была появится на сайте одной из первых. Ведь самолеты и вертолеты – атмосферные летательные аппараты. Атмосфера Земли – их, так сказать, среда обитания . А физические свойства воздуха как раз и определяют качество этого обитания . То есть это одна из основ. И об основе всегда пишут вначале. Но сообразил я об этом только сейчас. Однако лучше, как известно, поздно, чем никогда… Коснемся этого вопроса, в дебри и ненужные сложности однако не залезая .
Итак… Атмосфера Земли. Это газовая оболочка нашей голубой планеты. Такое название всем известно. А почему голубая? Просто потому, что «голубая» ( а также синяя и фиолетовая ) составляющая солнечного света (спектра) наиболее хорошо рассеивается в атмосфере, окрашивая ее тем самым в голубовато-синеватые, иногда с оттенком фиолетового тона (в солнечный день, конечно ).
Состав атмосферы Земли.

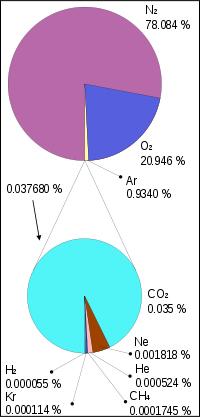

Состав атмосферы достаточно широк. Перечислять в тексте все составляющие не буду, для этого есть хорошая иллюстрация.Состав всех этих газов практически постоянен, за исключением углекислого газа (СО2). Кроме того в атмосфере обязательно содержится вода в виде паров, взвеси капель или кристаллов льда. Количество воды непостоянно и зависит от температуры и, в меньшей степени, от давления воздуха. Кроме того атмосфера Земли (особенно нынешняя) содержит и определенное количество я бы сказал «всякой гадости» . Это SO2, NH3, CO, HCl, NO, кроме того есть там пары ртути Hg. Правда все это находится там в небольших количествах, слава богу .
Атмосферу Земли принято делить на несколько следующих друг за другом по высоте над поверхностью зон.
Первая, самая близкая к земле — это тропосфера. Это самый нижний и, так сказать, основной слой для жизнедеятельности разного вида. В нем содержится 80% массы всего атмосферного воздуха (хотя по объему она составляет всего около 1% всей атмосферы) и около 90% всей атмосферной воды. Основная масса всех ветров, облаков, дождей и снегов – оттуда. Тропосфера простирается до высот порядка 18 км в тропических широтах и до 10 км в полярных. Температура воздуха в ней падает с подъемом на высоту примерно 0,65º на каждые 100 м.
Атмосферные зоны.
Зона вторая – стратосфера. Надо сказать, что между тропосферой и стратосферой выделяют еще одну узкую зону – тропопаузу. В ней прекращается падение температуры с высотой. Тропопауза имеет среднюю толщину 1,5- 2 км, но границы ее нечетки и тропосфера часто перекрывает стратосферу.
Так вот стратосфера имеет высоту в среднем от 12 км до 50 км. Температура в ней до 25 км остается неизменной (порядка -57ºС), затем где-то до 40 км повышается примерно до 0ºС и далее до 50 км остается неизменной. Стратосфера – относительно спокойная часть атмосферы земли. Неблагоприятные погодные условия в ней практически отсутствуют. Именно в стратосфере располагается знаменитый озоновый слой на высотах от 15-20 км до 55-60 км.
Далее следует небольшой пограничный слой стратопауза, температура в которой сохраняется около 0ºС, и затем следующая зона мезосфера. Она простирается до высот 80-90 км, и в ней температура падает примерно до 80ºС. В мезосфере обычно становятся видны мелкие метеоры, которые начинают в ней светиться и там же сгорают.
Следующий узкий промежуток – мезопауза и за ней зона термосфера. Ее высота – до 700-800 км. Здесь температура опять начинает повышаться и на высотах порядка 300 км может достигать величин порядка 1200ºС. Далее она остается постоянной. Внутри термосферы до высоты около 400 км расположена ионосфера. Здесь воздух сильно ионизирован из-за воздействия солнечной радиации и обладает большой электропроводностью.
Следующая и, вобщем-то, последняя зона – экзосфера. Это так называемая зона рассеяния. Здесь в основном присутствует очень сильно разреженный водород и гелий (с преобладанием водорода). На высотах порядка 3000 км экзосфера переходит в ближнекосмический вакуум.
Вот примерно где-то так. Почему примерно? Потому что слои эти достаточно условны. Возможны различные изменения высоты, состава газов, воды, величины температуры, ионизации и так далее. Кроме того существует еще немало терминов, определяющих строение и состояние атмосферы земли.
Например гомосфера и гетеросфера. В первой атмосферные газы хорошо перемешаны, и их состав достаточно однороден. Вторая расположена выше первой и такого перемешивания там уже практически нет. Газы в ней разделяет гравитация. Граница между этими слоями расположена на высоте 120 км, и называется она турбопауза.
С терминами пожалуй покончим, но обязательно еще добавлю, что условно принято считать, что граница атмосферы расположена на высоте 100 км над уровнем моря. Эта граница называется Линия Кармана.
Добавлю еще две картинки для иллюстрации строения атмосферы. Первая, правда, на немецком, но зато полная и достаточно легка в понимании . Ее можно увеличить и хорошо рассмотреть. Вторая показывает изменение температуры атмосферы с высотой.

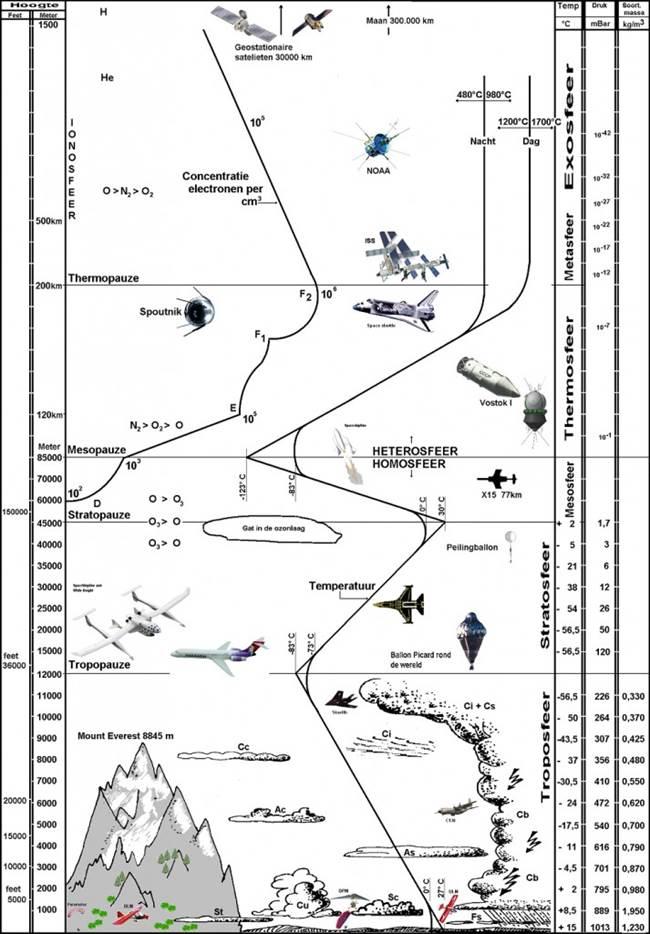

Строение атмосферы Земли.

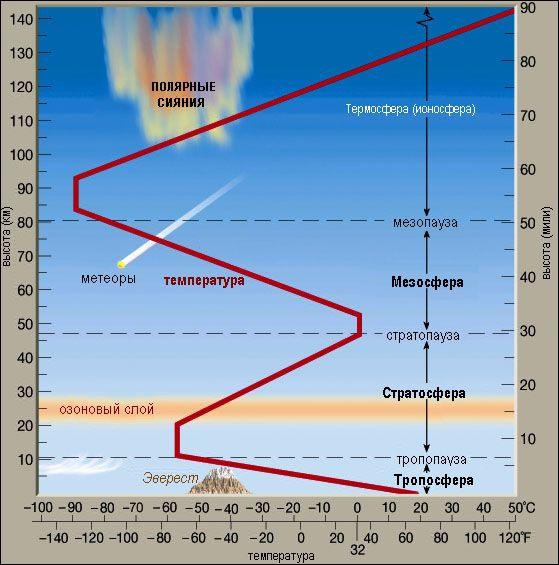

Изменение температуры воздуха с высотой.
Современные пилотируемые орбитальные космические аппараты летают на высотах около 300-400 км. Однако это уже не авиация, хотя область, конечно, в определенном смысле близкородственная, и мы о ней еще непременно поговорим .
Зона авиации – это тропосфера. Современные атмосферные летательные аппараты могут летать и в нижних слоях стратосферы. Например практический потолок МИГ-25РБ – 23000 м.
И именно физические свойства воздуха тропосферы определяют каким будет полет, насколько будет эффективна система управления самолета, как будет влиять на него турбулентность в атмосфере, как будут работать двигатели.
Первое основное свойство – это температура воздуха. В газодинамике она может определяться по шкале Цельсия либо по шкале Кельвина.
Температура t1 на заданной высоте Н по шкале Цельсия определяется:
t1 = t - 6,5Н , где t – температура воздуха у земли.
Температура по шкале Кельвина называется абсолютной температурой, ноль по этой шкале – это абсолютный ноль. При абсолютном нуле прекращается тепловое движение молекул. Абсолютный ноль по шкале Кельвина соответствует -273º по шкале Цельсия.
Соответственно температура Т на высоте Н по шкале Кельвина определяется:
T = 273K + t – 6,5H
Давление воздуха. Атмосферное давление измеряется в Паскалях (Н/м2), в старой системе измерения в атмосферах (атм.). Существует еще такое понятие как барометрическое давление. Это давление, измеренное в миллиметрах ртутного столба при помощи ртутного барометра. Барометрическое давление (давление на уровне моря) равное 760 мм рт. ст. называется стандартным. В физике 1 атм. как раз и равна 760 мм рт.ст.
Плотность воздуха. В аэродинамике чаще всего пользуются таким понятием, как массовая плотность воздуха. Это масса воздуха в 1 м3 объема. Плотность воздуха с высотой меняется, воздух становится более разреженным.
Влажность воздуха. Показывает количество воды, находящееся в воздухе. Существует понятие «относительная влажность». Это отношение массы водяного пара к максимально возможной при данной температуре. Понятие 0%, то есть когда воздух совершенно сухой может существовать вобщем-то только в лаборатории. С другой стороны 100%-ная влажность вполне реальна. Это означает, что воздух впитал в себя всю воду, которую мог впитать. Что-то типа абсолютно «полной губки». Высокая относительная влажность снижает плотность воздуха, а малая, соответственно повышает.
В связи с тем, что полеты самолетов происходят при разных атмосферных условиях, то и их полетные и аэродинамические параметры на одном режиме полета могут быть различными. Поэтому для правильной оценки этих параметров введена Международная стандартная атмосфера (МСА). Она показывает изменение состояния воздуха с подъемом на высоту.
За основные приняты параметры состояния воздуха при нулевой влажности:
давление P = 760 мм рт. ст. (101,3 кПА);
температура t = +15°C (288 К);
массовая плотность ρ = 1,225 kg/m3;
Для МСА принято (как уже было сказано выше ), что температура падает в тропосфере на 0,65º на каждые 100 метров высоты.

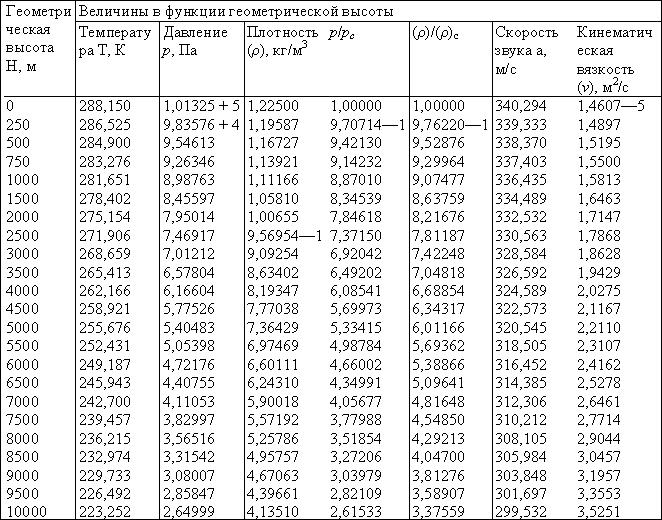

Стандартная атмосфера (пример до 10000 м).
Таблицы МСА используются при градуировании пилотажно-навигационных приборов, а также для штурманских и инженерных расчетов.
Физические свойства воздуха включают в себя также такие понятия как инертность, вязкость и сжимаемость.
Инертность – свойство воздуха, характеризующее его способность сопротивляться изменению состояния покоя или равномерного прямолинейного движения. Мерой инертности является массовая плотность воздуха. Чем она выше, тем выше инертность и сила сопротивления среды при движении в ней самолета.
Вязкость. Определяет сопротивление трения об воздух при движении самолета.
Сжимаемость определяет изменение плотности воздуха при изменении давления. На малых скоростях движения летательного аппарата (до 450 км/ч) изменения давления при обтекании его воздушным потоком не происходит, но при больших скоростях начинает проявляться эффект сжимаемости. Особенно сказывается его влияние на сверхзвуке. Это отдельная область аэродинамики и тема для отдельной статьи .
Ну вот кажется пока все… Пора закончить это слегка нудноватое перечисление, без которого однако не обойтись . Атмосфера Земли, ее параметры, физические свойства воздуха также важны для летательного аппарата, как и параметры самого аппарата, и о них нельзя было не упомянуть.
|
