Программа ''Расчет цеха'' составлена в Microsoft Excel и предназначена для расчета литейных цехов серийного производства.
С помощью данной программы можно рассчитать:
- производственную программу цеха;
- баланс металла;
- годовую потребность в стержнях для стержневого отделения;
- распределение отливок по операциям для термообрубного отделения;
Переход от расчета одного отделения к другому осуществляется с помощью ярлыков( которые находятся в нижней части окна).
Программа цеха
Расчет начинается с составления программы цеха
Максимальная программа цеха составляет семь весовых групп отливок, по десять отливок в группе.
Значения вводятся в графы:
- номер отливки;
- наименование отливки
1
;
- количество моделей на плите;
- масса отливки;
- масса жидкого;
- масса группы.
Расчет происходит в графах:
- масса отливки на программу
Рассчитывается делением граф ''масса группы'' на ''количество отливок'';
- годовая программа
Рассчитывается делением граф ''масса отливок на программу '' на ''вес отливок'' в тоннах;
- переводной коэффициент
Рассчитывается делением граф ''массы группы'' на ''массу отливок на программу'';
- количество отливок на программу
Рассчитывается произведением граф ''годовая программа '' на ''переводной коэффициент'';
- количество форм
Рассчитывается делением граф ''годовая программа '' на '' количество моделей на плите ''.
Пример расчета приведен на рисунке 1.
![](/images/paper/89/01/7200189.jpeg)

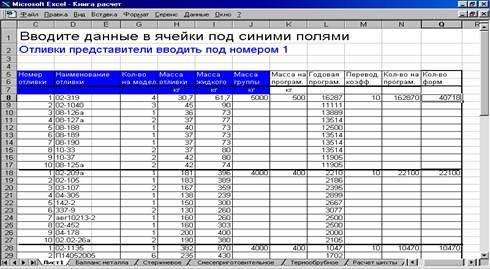

Рис.1 Окно расчета программы цеха
Баланс металла
Расчет баланса металла происходит в следующей последовательности:
Вводятся данные в графы:
- процент по браку;
- процент по сливу и сплескам;
- процент по угару и потерям.
Расчет происходит в графах:
- годное литье
Берется из годовой программы;
- ЛПС
Рассчитывается вычитанием графы '' масса отливки'' из графы '' масса жидкого'' в тоннах и произведением результата на графу '' количество отливок на программу'';
- Брак
Рассчитывается следующим образом от суммы граф '' годное литье'' и '' ЛПС'' берется процент по браку;
- Сливы и сплески, и угар и потери
Рассчитывается аналогично с учетом браков.
Пример расчета приведен на рисунке 2
![](/images/paper/90/01/7200190.jpeg)

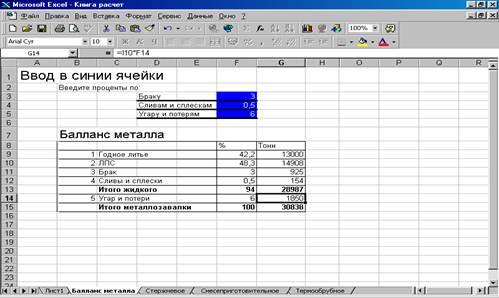

Рис.2 Окно расчета баланса металла
Стержневое отделение
Максимальное количество стержней на отливку составляет пять штук.
Расчет стержневого отделения происходит в следующей последовательности:
Вводятся данные в графы:
- масса стержня;
- количество стержней на отливку;
- количество стержней в ящике.
Расчет происходит в графах:
- количество стержней в год
Рассчитывается произведением графы '' количество стержней на отливку'' на графу '' количество отливок на программу'';
- масса стержней в год
Рассчитывается произведением графы '' количество стержней на отливку'' на графу '' масса стержня'' в тоннах;
- количество циклов
Рассчитывается делением графы '' количество стержней в год'' на графу '' количество стержней в ящике''.
Пример расчета приведен на рисунке 3
![](/images/paper/91/01/7200191.jpeg)

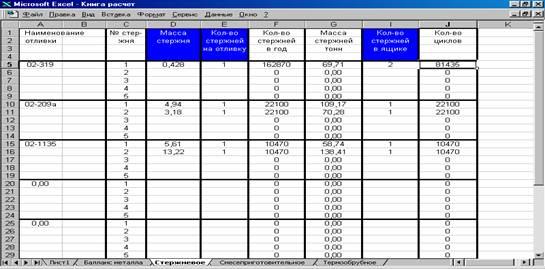

Рис.3 Окно расчета стержневого отделения
Термообрубное отделение
Расчет распределения отливок по операциям для термообрубного отделения происходит в следующей последовательности:
Вводятся данные в графы:
- процент по браку;
- процент по неисправимому браку;
- процент по дефектным отливкам.
Расчет происходит в графах:
- годовой выпуск с учетом брака и дефектов
Рассчитывается произведением графы '' годовой выпуск отливок'' на проценты по всем бракам;
- выбивка стержней
Рассчитывается произведением графы '' годовой выпуск отливок'' на проценты по бракам ( исправимому и неисправимому);
- отделение ЛПС
Рассчитывается произведением графы '' годовой выпуск отливок'' на проценты по бракам ( исправимому и неисправимому);
- очистка
Рассчитывается произведением графы '' годовой выпуск отливок'' на проценты по браку ( два неисправимых).
- обрубка
Рассчитывается произведением графы '' годовой выпуск отливок'' на проценты по бракам (неисправимому и дефектам).
- зачистка
Рассчитывается произведением графы '' годовой выпуск отливок'' на проценты по бракам (неисправимому и дефектам).
- термообработка
Рассчитывается произведением графы '' годовой выпуск отливок'' на проценты по всем бракам;
- контроль
Рассчитывается произведением графы '' годовой выпуск отливок'' на проценты по всем бракам;
- исправление дефектов
Рассчитывается произведением графы '' годовой выпуск отливок'' на проценты по браку дефектов;
- грунтовка
Принимается равной графе '' годовой выпуск отливок''.

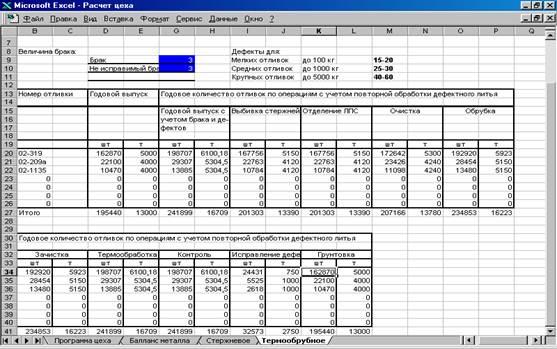

Пример расчета приведен на рисунке 4
![](/images/paper/92/01/7200192.jpeg)
