РАСЧЁТНО-ГРАФИЧЕСКАЯ
РАБОТА №3
Несимметричные и несинусоидальные режимы
в трехфазных цепях
Студент группы 94-АТП
А. Е. Захаров
Преподаватель
Л. А. Потапов
|
Брянск 1997
Исходные данные:
Фазная Э.Д.С. генератора ЕА
= 230 В;
Сопротивления генератора:
 Ом;  Ом;
Rзг
= 3 Ом; Rзн
= 8 Ом; R = 5 Ом;
Сопротивление линии:
Сопротивления двигателя:

Решение:

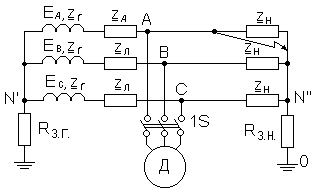

I. Расчет трехфазной электрической цепи со статической нагрузкой (в исходной схеме включатель 1S разомкнут)
1. Рассчитать токи и напряжение UN’’O
(напряжение прикосновения) при симметричной нагрузке (в схеме отсутствует короткое замыкание).
Схема замещения:
Т. к. нагрузка симметричная, применим расчет на одну фазу: фазу А:
Напряжение прикосновения UN’’O
будет равно нулю, т. к. нагрузка симметричная.
2. Рассматривая электрическую цепь относительно выводов, которые замыкаются в результате короткого замыкания как активный двухполюсник, найти параметры активного двухполюсника.
Найдем эквивалентное сопротивление относительно точек а и b:
Окончательно
Получили
 3. Рассчитать ток короткого замыкания
 4. Найти все токи и сравнить с результатом расчета п. 3. Найти отношения токов в ветвях с источниками к соответствующим токам симметричного режима.

5. Определить активную мощность, потребляемую всеми приемниками в симметричном и несимметричном режимах работы.
При симметричной нагрузке:
В несимметричном режиме:
P = 114,4 * 45,6 * cos(400
- 450
) + 286,4 * 17,13 * cos(-1540
+ 190,70
) + 374,8 * 22,4 *
* cos(133,40
- 96,70
) + 160,3 * 53,4 * cos 00
= 5196,8 + 3933,5 + 6731,3 + 8560 = 24421,6 Вт;
II. Расчет трехфазной несимметричной
электрической цепи с двигательной нагрузкой
(в исходной схеме выключатель 1S замкнут)
1. Составляем эквивалентные схемы для каждой последовательности:
 Прямая последовательность:

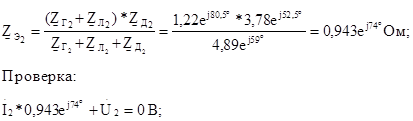

Обратная последовательность:
Нулевая последовательность:

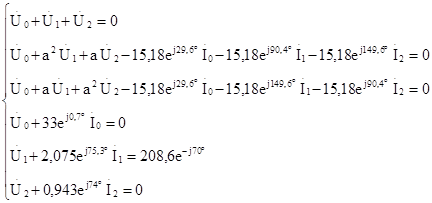

2. Сформировать систему шести линейных уравнений относительно неизвестных симметричных составляющих токов и напряжений  на несимметричном участке линии.
3. С помощью ЭВМ найти неизвестные симметричные составляющие токов и напряжений.
Решая данную систему с помощью ЭВМ, получим:
4. По найденным в п. 3 симметричным составляющим рассчитать токи во всех ветвях. Проверить соответствие 1-го закона Кирхгофа для токов в узлах N’ и N’’.
5. Найти линейные напряжения на двигателе.
Токи в двигателе и линии при прямой последовательности:
Закон Кирхгофа выполняется, расчеты правильные.

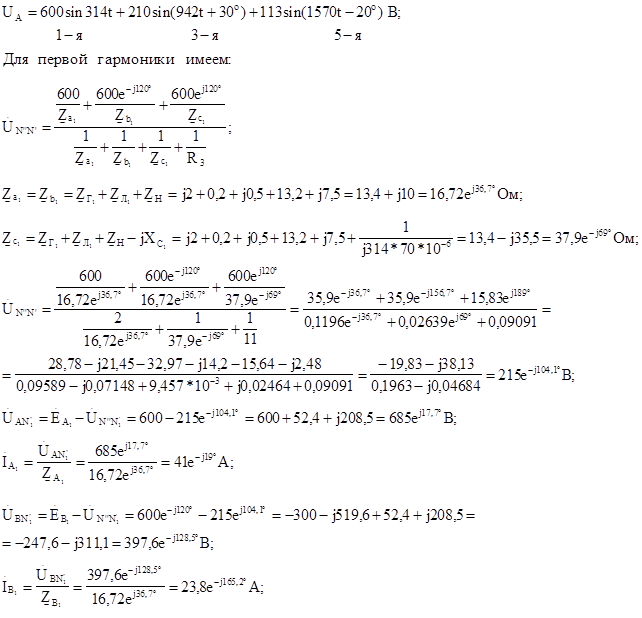

III. Расчет несинусоидального режима
в трехфазной электрической цепи
Значение емкости находится из выражения:
С = Со
* (1 + 0,1N) = 70 * (1 + 0,6) = 112 мкФ;
где N – номер варианта;
Для 3-й гармоники имеем нулевую последовательность:
Для 5-ой гармоники соответствует обратная последовательность
Мгновенные гначения фазных токов будут:
Дуйствующие значения фазных токов:
Мгновенное значение тока в емкости будет равномгновенному значению тока в фазе С.
Для нахождения показания ваттметра найдем ток в нейтральном проводе:
|
