1. ЗАДАНИЕ

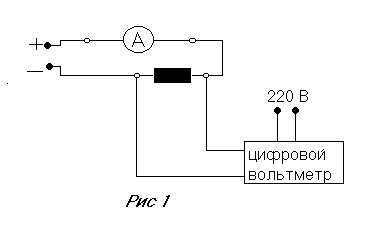

Выбрать цифровой вольтметр для измерения напряжения постоянного тока (рис. 1) с учётом R_нг и условий измерения.

1. ИСХОДНЫЕ ДАННЫЕ

Вариант 87

Показания вольтметра 0,92 В

Вариация напряжения в сети питания +10%

Допускаемая погрешность измерения 2,5 %

Сила тока в цепи 2,87 мА

Температура окружающей среды +35 С.

2. РАСЧЁТ РЕЗУЛЬТИРУЮЩЕЙ ПОГРЕШНОСТИ

Прежде всего определим R_нг

R_нг = U_x /I = 0,92/2,87 = 320,5 ОМ

Так как это значение на несколько порядков меньше входных сопротивлений цифровых вольтметров, то осуществляем предварительный выбор прибора по значению _осн .

П
ри измерении 0,92 В на вольтметре В7-16, предел измерения устанавливается 1 В. Для времени преобразования 20 мс, предел допускаемой основной погрешности будет равен

А
для времени преобразования 2 мс получим, что

Эти значения гораздо меньше _доп =  2,5 %, поэтому не будем затруднять себя рассчитывать остальные погрешности измерения для этого прибора.

Практически такое же несущественное число получится при анализе характеристик вольтметра Ф203.

_осн = 0, 208 %

В случае использования прибора В7-22 предел измерений установим равным 2 В.

Вольтметр Щ4313. Установив диапазон измерений 0,5 - 5В, получим, что

Полученное значение основной погрешности очень близко к допустимому значению (2,5  2,72), но в результате дальнейшего расчёта не выполняется условие  (Р)  _доп. Поэтому этот вольтметр тоже не подходит.

Тогда попробуем другой наиболее близкий вольтметр - В7-22.

Определим дополнительную погрешность прибора, вызванную вариацией напряжения питания. Анализируя технические характеристики прибора приходим к выводу, что заданная вариация напряжения питания +10В является допускаемым верхним пределом (+22В) нормального значения напряжения в сети питания вольтметра. Таким образом

_пит = 0

Следующим шагом будет определение дополнительной погрешности прибора, вызванной повышенной (+35С) рабочей температурой. Обратившись к техническим характеристикам данного вольтметра узнаём, что дополнительная погрешность прибора, вызванная отклонением температуры от нормальной (202С) до крайних значений рабочих температур (от -10 до +40С), не превышает половины предела допускаемой основной погрешности на каждые 10С изменения температуры.

Исходя из вышесказанного получим:

_т = 0,5 _осн + 0,25*_осн = 0,75_осн

_т = 0, 435 %

Определим погрешность из-за несоответствия свойств обьекта и прибора по формуле

У
читывая, что при данном диапазоне входное сопротивление составляет 100 МОм получим, что

Поправка для этой ситематической погрешности

 = 0,0000029

Исправленное значение показаний вольтметра

U_v = 0,92 + 0,0000029 = 0,9200029

Приближённо погрешность определения поправки равна погрешности определения R_нг . Так как значения I, R_нг,  являются маленькими, то погрешность определения поправки является величиной второго порядка малости и ею можно пренебречь.

И
только теперь, выбрав доверительную вероятность Р = 0,95; к = 1,1 и учитывая

Получим, что

Условие (Р)   _доп выполняется ( 0,79 < 2,5).

Абсолютная форма представления погрешности

(Р) =  0,79*0,9200029*10^-2 = 0,0072 = 0, 007 В, Р = 0,95

Результат измерения напряжения с помощью выбранного вольтметра В7-22 может быть представлен так:

U = 0,92  0,007 В; Р = 0,95; ТРЕУГ.

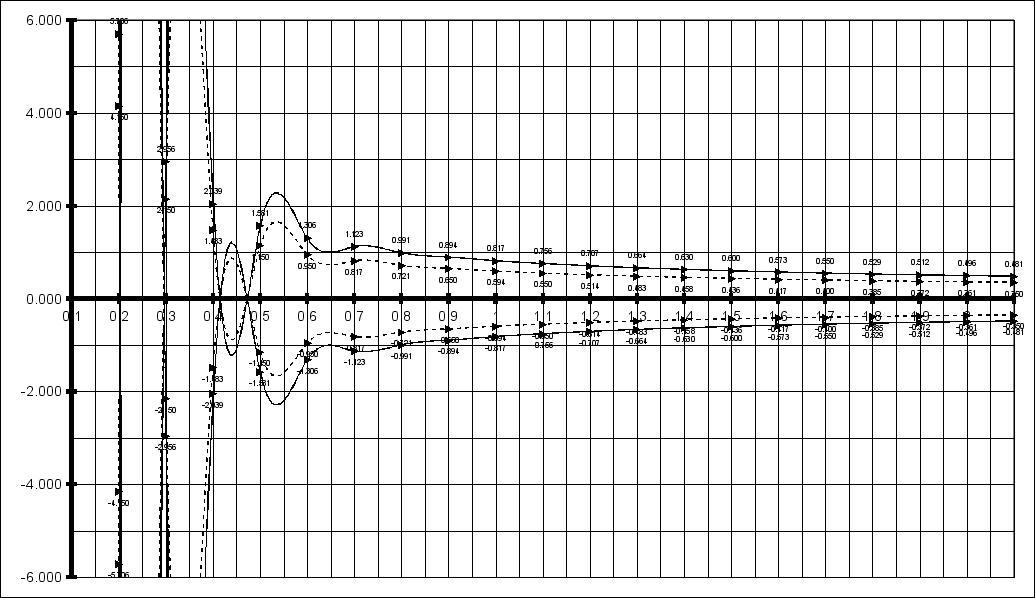

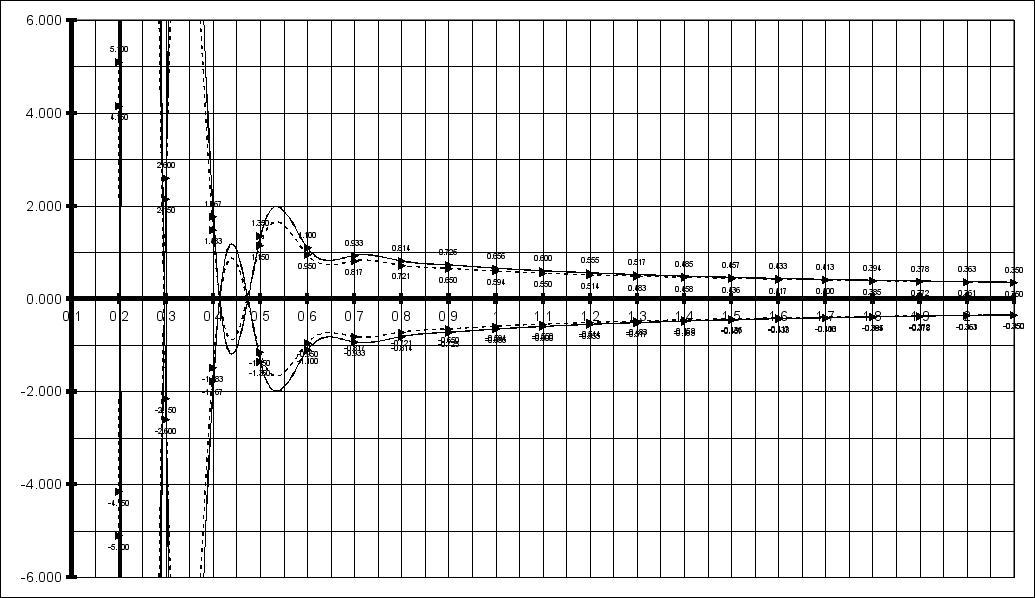

Для рассматриваемого диапазона измерения (0-2 В) выбранного вольтметра на рис. 2.1 и рис. 2.2 представлены графики изменения пределов основной погрешности прибора и результирующей погрешности измерения (для заданных условий) соответственно при относительной (рис. 2.1) и абсолютной форме (рис. 2.2) представления погрешностей

Из анализа графиков следует, что измеряемое значение U_x попадает в первую половину диапазона с заниженной точностью. Поэтому данный случай использования вольтметра В7-22 следует отнести к нерекомендуемым.

Исходя из экономических соображений можно предположить использовать вольтметр более грубого класса точности, чем В7-22, но удовлетворяющий заданным условиям измерения за счёт благоприятного сочетания U_x и U_пр . В этом случае измерение 0,92 В должно осуществлятся в пределе от 0 до 1,5 В. При расчёте предела допускаемой основной погрешности этого прибора предполагаем для него такое же значение _осн в рабочей точке диапазона, какое было получено у нас выше (0,58 %).

Э
то значение определяем по следующей формуле:

Д
ля верхнего предела диапазона предположим

Из совместного решения вышеприведенных выражений получим d = 0,1 и c = 0,4.

Значит, для предлагаемого вольтметра получим:

При использовании этого вольтметра для U_x = 0,92 В при U_пр = 1,5 В получим _осн = 0,57, что практически не отличается от значения, рассчитанного нами выше. Следовательно, дальнейшие расчёты можно не проводить.

Проведенный расчет предела основной допускаемой погрешности предлагаемого вольтметра иллюстрируется графиками, представленными на рис. 2.3, где а – пределы _осн для В7-22, а b – пределы _осн для предлагаемого вольтметра.

В
соответствии с требованием стандартов формула основной погрешности, получившаяся выше, должна быть преобразована следующим образом:

В итоге для предполагаемого вольтметра получим класс точности

0,5/0,1.

Проведя аналогичные преобразования формулы _осн вольтметра В7-22, для него получим класс точности 0,35/0,2. Исходя из экономической целесообразности (при прочих равных условиях) на производстве предпочтительнее использовать менее точный прибор класса 0,5/0,1.

Sheet 1: Лист1

Sheet 2: Лист2

Sheet 3: Лист3

Sheet 4: Лист2 (2)

МГАПИ

Расчетная работа

Группа ПР-7

Специальность 2008

Студент

.

Задание

Выбрать цифровой вольтметр для измерения напряжения постоянного тока (рис. 1) с учётом R_нг и условий измерения.

Вариант 74

Исходные данные

Показания вольтметра — 1,8 В

Вариация напряжения в сети питания — -5%

Допускаемая погрешность измерения — 2,0%

Сила тока в цепи — 3,62 мА=0,00362A

Температура окружающей среды — +10 С.

Расчет результирующей погрешности.

Прежде всего определим R_нг: R_нг = U_x / I = 1,8 / 0,00362 = 497,2 Ом

Так как это значение на несколько порядков меньше входных сопротивлений цифровых вольтметров, то осуществляем предварительный выбор прибора по значению _осн.

При измерении 1,8 В на вольтметре В7-16, предел измерения устанавливается 10 В. Для времени преобразования 20 мс, предел допускаемой основной погрешности будет равен . А для времени преобразования 2 мс получим, что . Эти значения гораздо меньше _доп=2,0%, поэтому не будем затруднять себя рассчитывать остальные погрешности измерения для этого прибора.

При анализе характеристик вольтметра Ф203 получится такое же несущественное число: .

В случае использования прибора В7-22 предел измерений установим равным 2 В. .

Вольтметр Щ4313. Установив диапазон измерений 0,5 — 5В, получим, что . Полученное значение основной погрешности очень близко к допустимому значению (2,02,778), но в результате дальнейшего расчёта не выполняется условие  (Р)_доп. Поэтому этот вольтметр тоже не подходит.

Тогда попробуем другой наиболее близкий вольтметр — В7-22. . Определим дополнительную погрешность прибора, вызванную вариацией напряжения питания. Анализируя технические характеристики прибора приходим к выводу, что заданная вариация напряжения питания +10В является допускаемым верхним пределом (+22В) нормального значения напряжения в сети питания вольтметра. Таким образом: _пит=0

Следующим шагом будет определение дополнительной погрешности прибора, вызванной повышенной (+35С) рабочей температурой. Обратившись к техническим характеристикам данного вольтметра узнаём, что дополнительная погрешность прибора, вызванная отклонением температуры от нормальной (202С) до крайних значений рабочих температур (от -10 до +40С), не превышает половины предела допускаемой основной погрешности на каждые 10С изменения температуры. Исходя из вышесказанного получим: _т=0,5_осн+0,25_осн=0,75_осн, _т=0,279%.

Определим погрешность из-за несоответствия свойств объекта и прибора по формуле , учитывая, что при данном диапазоне входное сопротивление составляет 100 МОм получим, что В. Поправка для этой систематической погрешности =0,0000089.

Исправленное значение показаний вольтметра :U_v=1,8+0,0000088=1,8000088. Приближённо погрешность определения поправки равна погрешности определения R_нг. Так как значения I, R_нг,  являются маленькими, то погрешность определения поправки является величиной второго порядка малости и ею можно пренебречь.

И только теперь, выбрав доверительную вероятность Р=0,95; к=1,1 и учитывая , получим, что , P=0,95. Условие (Р) _доп выполняется (0,512<2,0).

Абсолютная форма представления погрешности: (Р)=0,5121,800008910^-2=0,00920,009В, Р=0,95.

Результат измерения напряжения с помощью выбранного вольтметра В7-22 может быть представлен так: U = 1,80,009В; Р=0,95; ТРЕУГ.

Для рассматриваемого диапазона измерения (0-2 В) выбранного вольтметра на рис. 2.1 и рис. 2.2 представлены графики изменения пределов основной погрешности прибора и результирующей погрешности измерения (для заданных условий) соответственно при относительной (рис. 2.1) и абсолютной форме (рис. 2.2) представления погрешностей.

Из анализа графиков следует, что измеряемое значение U_x попадает в первую половину диапазона с заниженной точностью. Поэтому данный случай использования вольтметра В7-22 следует отнести к нерекомендуемым.

Исходя из экономических соображений можно предположить использовать вольтметр более грубого класса точности, чем В7-22, но удовлетворяющий заданным условиям измерения за счёт благоприятного сочетания U_x и U_пр . В этом случае измерение 1,8 В должно осуществлятся в пределе от 0 до 2,5 В. При расчёте предела допускаемой основной погрешности этого прибора предполагаем для него такое же значение _осн в рабочей точке диапазона, какое было получено у нас выше (). Это значение определяем по следующей формуле: . Для верхнего предела диапазона предположим: . Из совместного решения вышеприведенных выражений получим d=0,185 и c=0,115. Значит, для предлагаемого вольтметра получим: . При использовании этого вольтметра для U_x =1,8В при U_пр =2,5В получим _осн=0,377, что практически не отличается от значения, рассчитанного нами выше. Следовательно, дальнейшие расчёты можно не проводить.

Проведенный расчет предела основной допускаемой погрешности предлагаемого вольтметра иллюстрируется графиками, представленными на рис. 2.3, где а – пределы _осн для В7-22, а b – пределы _осн для предлагаемого вольтметра.

В соответствии с требованием стандартов формула основной погрешности, получившаяся выше, должна быть преобразована следующим образом: .

В итоге для предполагаемого вольтметра получим класс точности

0,3/0,2.

Проведя аналогичные преобразования формулы _осн вольтметра В7-22, для него получим класс точности 0,35/0,2.

Исходя из экономической целесообразности (при прочих равных условиях) на производстве предпочтительнее использовать менее точный прибор класса 0,3/0,2.
