ЛАБОРАТОРНАЯ РАБОТА
по дисциплине:
“Подвижная радиотелефонная связь”
Назначение и принцип функционирования пейджингового терминала
OpenPage
.
Для того, чтобы пейджер мог принимать передаваемые ему сообщения необходимо передавать их в определенном формате, который называется пейджинговым протоколом.
Этот протокол определяет скорость передачи символов, их набор, процедуры синхронизации и адресации приемника и др. Одним из наиболее широко используемых пейджинговых протоколов (практически единственным в России) является протокол POCSAG, разработанный Британским почтовым ведомством Post
Office
Code
Standardization
Advisory
Group
.
Протокол POCSAG поддерживает до 2 000 000 пейджеров. Он позволяет передавать тональные. цифровые и алфавитно-цифровые сообщения, имеет стандартные скорости передачи 512, 1200 и 2400 бит/с и встроенные средства коррекции ошибок, исправляющие до двух ошибок в каждом информационном блоке длиной 32 бита.
Так как пейджинговый терминал OpenPage работает в соответствии с протоколом POCSAG, перед рассмотрением собственно функционирования терминала мы подробно рассмотрим все положения данного протокола.
Описание протокола
POCSAG
.
При использовании протокола POCSAG вся информация передается в двоичном виде, т.е. в виде 0 и 1, Наименьшей информационной единицей является слово длиной 32 бита. Все передаваемые слова группируются в блоки длиной 17 слов, которые состоят из синхропосылки (последовательность длиной 32 бита - 01111100110100100001010111011000) и восьми двойных слов, называемых фрейм.
Начало посылки в формате POCSAG - преамбула,

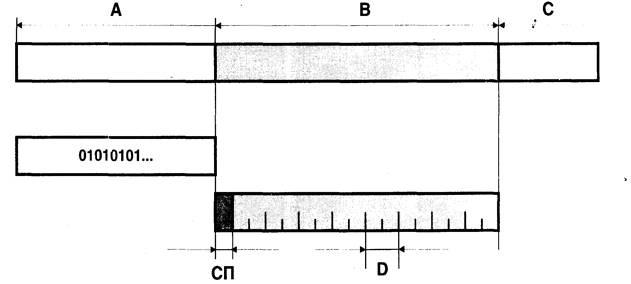

которая состоит из 576 чередующихся 0 и 1 Длина преамбулы неслучайна - она равна длине блока плюс длина одного слова. После преамбулы передаются адрес пейджера и собственно сообщение, которое может занимать несколько последовательных блоков. Общая структура посылки показана на следующем рисунке:
А - преамбула
В - первый блок
С- следующий блок
D - двойное слово (фрейм)
СП - синхропосылка
Для передачи адреса пейджера применяется следующее правило. Все пространство адресов делится на 8 групп, нумеруемых от 0 до 7. Фреймы внутри блока также нумеруются oт 0 до 7. Адрес пейджера делится на 8. Остаток от деления дает номер фрейма, в котором пейджер будет искать свой адрес. В этом фрейме либо в первом, либо во втором слове передается результат деления. Bce
предыдущие фреймы этого блока заполняются
специальными 32-х битными последовательностями-"пустыми" словами (01111010100010011100000110010111). Сразу же после передачи адреса начинается передача собственно сообщения.
ПРИМЕР.
Пусть нам необходимо передать сообщение на физический адрес 1234565. Делим 1234565 на 8 Получается: 1234565/8=154320 и остаток 5. Это значит, что результат деления будет передан в пятом фрейме. Формируем блок, содержащий адрес пейджера:
1.Каждый блок начинается с синхропосылки.
2.Фреймы с нулевого по четвертый включительно заполняются "пустыми словами".
3.В первом слове пятого фрейма передается результат деления - 154320.
4.Во втором слове этого же фрейма начинается передача сообщения. Формат этого блока показан на следующем рисунке:

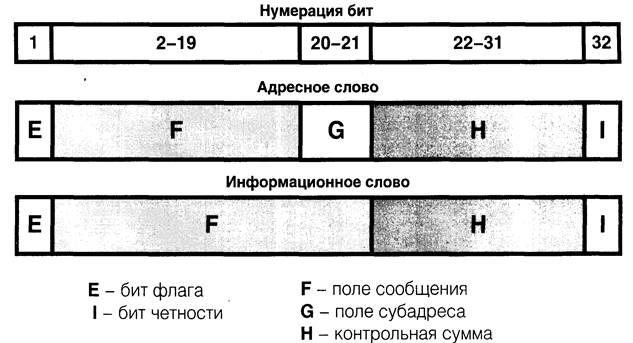

Для передачи адреса пейджера и текста сообщения используются адресные и информационные кодовые слова соответственно. Формат этих слов показан на следующем рисунке:
Примечание.
Биты в слове передаются начиная с наиболее значащего (бит №1 на рисунке).
В поле сообщения старшим является бит №2.
в поле контрольной суммы - №22
(в адресном слове в поле субадреса старший бит №20).
Ниже приводится подробное описание каждого поля.
Бит флага (Е) используется для различения адресного и информационного кодовых слов: 0 -адресное слово, 1 - информационное слово.
Поле сообщения (F) имеет длину 18 бит для адресного слова и 20 бит для информационного. Длина этого поля для адресного слова и наличие 8 групп дает нам общую длину адреса пейджера в 21 бит и. соответственно, максимальное число пейджеров - 2 000 000.
Поле субадреса (G) существует только в адресном слове. Первоначально в протоколе POCSAG это поле использовалось для указания типа тонального сигнала, которым пейджер извещает о приеме сообщения. Сейчас обычно используется для организации информационных каналов.
Контрольная сумма (Н) предназначена для коррекции ошибок в принятом слове. Для исправления ошибок используется код БЧХ (31, 21). При приеме сообщения производится вычисление контрольной суммы, которая сравнивается с принятой. При обнаружении несовпадения принимается решение о коррекции ошибок.
Бит четности (I) используется для проверки правильности коррекции ошибок. Он вычисляется на основании битов с 1 по 31 таким образом, чтобы общее число единичных бит в слове стапо четным.
Итак, адресное слово, содержащее адрес пейджера, может передаваться только в соответствующем фрейме.
К информационным словам правило фреймов не применяется - они могут передаваться в любом фрейме или блоке, но последовательно и сразу же за соответствующим адресным словом.
Конец сообщения обозначается либо "пустым", либо следующим адресным словом.
Кроме того, необходимо отметить, что и "пустое" слово и синхропосылка являются действительными адресными словами и, поэтому, соответствующие им адреса (2007664-2007671 для "пустого" слова и 2045056-2045063 для синхропосылки) никогда не должны использоваться в реальной системе.
В принципе сообщение любого формата может быть помещено в информационное слово, однако, следующие форматы сообщений считаются стандартными:
Цифровое сообщение.
При использовании цифрового формата на каждый символ отводится по четыре бита. В одном информационном слове размещается пять символов. Символы кодируются согласно следующей таблице:
| Битовая комбинация бит №: 4 3 2 1 |
Отображаемый символ |
Битовая комбинация бит №: 4 3 2 1 |
Отображаемый символ |
| 0000 |
0 |
1 000 |
8 |
| 0001 |
1 |
1 001 |
9 |
| 0010 |
2 |
1010 |
spare |
| 0011 |
3 |
1011 |
и (срочность) |
| 0100 |
4 |
1 1 00 |
пробел |
| 0101 |
5 |
1101 |
дефис |
| 0110 |
6 |
1110 |
] |
| 0111 |
7 |
1111 |
[ |
Биты каждого символа передаются в порядке их нумерации начиная с бита №1. Символы передаются в том же порядке, что и читаются. Неиспользуемая часть последнего информационного слова заполняется кодом пробела.
Алфавитно-цифровое сообщение.
Этот формат используется для передачи текстовых сообщений, которые требуют для ceбя значительно большего набора символов, чем выше рассмотренный формат цифрового сообщения. В следующей таблице приведен стандартный набор символов (кодовая таблица № 5 CCIR). Для передачи символов национального алфавита (например, русские буквы) каждый производитель использует собственную модификацию указанного набора.
Символы передаются, начиная с бита с номером 1, в порядке их чтения. Символы сообщения упаковываются в непрерывные 20-ти битные блоки. Таким образом, символ может оказаться разделенным между двумя информационными словами. Неиспользуемая часть последнего информационного слова заполняется неотображаемыми символами такими, как "EOT", "NUL" и т. д. Только символ "NUL" может быть оборван в конце слова и остаться незавершенным.
Необходимо отметить, что различные форматы не могут находиться внутри одного и того же сообщения.
|
