| Водоснабжение и канализация города
Определение расчетного потребления.
Определение площадей кварталов.
| № кв
|
F, га
|
№ кв
|
F, га
|
№ кв
|
F, га
|
№ кв
|
F, га
|
№ кв
|
F, га
|
| 1
|
0,6325
|
18
|
0,36
|
34
|
0,78
|
50
|
0,66
|
66
|
0,3
|
| 2
|
0,525
|
19
|
0,57
|
35
|
0,665
|
51
|
0,525
|
67
|
0,27
|
| 3
|
0,4275
|
20
|
0,55
|
36
|
0,4375
|
52
|
0,6
|
68
|
0,455
|
| 4
|
0,525
|
21
|
0,6325
|
37
|
0,3125
|
53
|
0,5
|
69
|
0,58
|
| 5
|
0,42
|
22
|
0,5775
|
38
|
0,6075
|
54
|
0,6
|
70
|
0,96
|
| 6
|
0,48
|
23
|
0,405
|
39
|
0,63
|
55
|
0,45
|
71
|
0,945
|
| 7
|
0,42
|
24
|
0,525
|
40
|
0,72
|
56
|
0,225
|
72
|
0,76
|
| 8
|
0,38
|
25
|
0,5
|
41
|
0,6875
|
57
|
0,247
|
73
|
0,75
|
| 9
|
0,385
|
26
|
0,315
|
42
|
0,6175
|
58
|
0,4
|
74
|
0,805
|
| 10
|
0,48
|
27
|
0,33
|
43
|
0,65
|
59
|
0,51
|
75
|
0,682
|
| 11
|
0,315
|
28
|
0,6175
|
44
|
0,6325
|
60
|
0,75
|
76
|
0,3
|
| 12
|
0,35
|
29
|
0,585
|
45
|
0,6
|
61
|
0,55
|
77
|
0,18
|
| 13
|
0,48
|
30
|
0,7475
|
46
|
0,325
|
62
|
0,522
|
78
|
0,422
|
| 14
|
0,44
|
31
|
0,77
|
47
|
0,3575
|
63
|
0,6
|
79
|
0,63
|
| 15
|
0,38
|
32
|
0,7125
|
48
|
0,51
|
64
|
0,72
|
80
|
0,77
|
| 16
|
0,385
|
33
|
0,77
|
49
|
0,51
|
65
|
0,577
|
81
|
0,805
|
| 17
|
0,4375
|
|
|
Определение расчетного количества жителей.
Принимаем N=8704 жителей.
Среднесуточный расход воды на хозяйственные и питьевые потребности жителей.
Расчетный расчет наибольшего водопотребления в сутки.
К max сут=1,2 (СНиП 2.04.02 – 84)
Расчетный часовой расчет.
Определение расхода воды на полив территории.
Полив осуществляется ночью с 0.00 до 05.00 часов.
Определение расхода воды на нужды местной промышленности.
Местная промышленность работает в две смены с 08.00 до 24.00, т.е. 16 часов в сутки отбор равномерный.
Расчет расхода воды на промышленном предприятии.
а) расход на технологические нужды
б) расход воды в холодных цехах.
в) расход воды в горячих цехах.

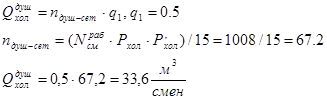

г) расход воды на пользование душем (душем пользуются в течении часа после смены) в холодных цехах.

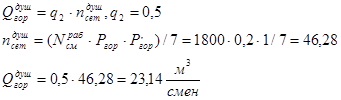

д) расход воды на пользование душем в горячих чехах.
Таблица водопотребления города.
| Часы
суток
|
Расход воды населен.
|
Расход на полив
|
Промышленное предприятие
|
Технол. расход
|
Местн.пром-ть
|
Суммарный расход
|
| Холодные цеха
|
Горячие цеха
|
| час
|
%
|
м3
|
м3
|
%
|
м3
|
душ м3
|
%
|
м3
|
душ м3
|
м3
|
м3
|
%
|
м3
|
| 0-1
|
1,5
|
46,9
|
16,972
|
1,4
|
63,96
|
| 1-2
|
1,5
|
46,9
|
16,972
|
1,4
|
63,96
|
| 2-3
|
1,5
|
46,9
|
16,972
|
1,4
|
63,96
|
| 3-4
|
1,5
|
46,9
|
16,972
|
1,4
|
63,96
|
| 4-5
|
2,5
|
78,3
|
16,972
|
2,1
|
95,30
|
| 5-6
|
3,5
|
109,6
|
2,4
|
109,6
|
| 6-7
|
4,5
|
140,9
|
3,1
|
140,9
|
| 7-8
|
5,5
|
172,3
|
3,8
|
172,3
|
| 8-9
|
6,2
|
194,2
|
12,5
|
1,12
|
12,5
|
8,1
|
72
|
39,16
|
6,91
|
314,63
|
| 9-10
|
6,2
|
194,2
|
6,25
|
0,56
|
8,12
|
5,26
|
72
|
39,16
|
6,83
|
311,2
|
| 10-11
|
6,3
|
197,3
|
6,25
|
0,56
|
8,12
|
5,26
|
72
|
39,16
|
6,9
|
314,3
|
| 11-12
|
6,3
|
197,3
|
6,25
|
0,56
|
8,12
|
5,26
|
72
|
39,16
|
6,9
|
314,3
|
| 12-13
|
5
|
156,6
|
18,7
|
1,68
|
15,6
|
10,1
|
72
|
39,16
|
6,14
|
279,6
|
| 13-14
|
5
|
156,6
|
37,5
|
3,37
|
31,2
|
20,2
|
72
|
39,16
|
6,4
|
291,4
|
| 14-15
|
5,5
|
172,3
|
6,25
|
0,56
|
8,12
|
5,26
|
72
|
39,16
|
6,35
|
289,3
|
| 15-16
|
6
|
187,9
|
6,25
|
0,56
|
8,12
|
5,26
|
72
|
39,16
|
6,7
|
304,9
|
| 16-17
|
6
|
187,9
|
33,6
|
23,1
|
39,16
|
6,23
|
283,8
|
| 17-18
|
5,5
|
172,3
|
39,16
|
4,64
|
211,4
|
| 18-19
|
5
|
156,6
|
39,16
|
4,30
|
195,8
|
| 19-20
|
4,5
|
140,9
|
39,16
|
4
|
180,1
|
| 20-21
|
4
|
125,3
|
39,16
|
3,61
|
164,4
|
| 21-22
|
3
|
93,9
|
39,16
|
2,92
|
133,1
|
| 22-23
|
2
|
62,6
|
39,16
|
2,24
|
101,8
|
| 23-24
|
1,5
|
46,9
|
39,16
|
2
|
86,1
|
| S
|
100
|
3133,2
|
84,864
|
100
|
9
|
33,6
|
100
|
64,8
|
23,1
|
576
|
626,64
|
100
|
4551,1
|
Режим водонапорной башни.
| Часы суток
|
Водопотребл города
|
Подача насосов
|
Приток воды в башню
|
Расход воды из башни
|
Остаток в башне
|
| %
|
%
|
% +
|
% -
|
%
|
| 0-1
|
1,4
|
2
|
0,6
|
0,6
|
| 1-2
|
1,4
|
2
|
0,6
|
1,4
|
| 2-3
|
1,4
|
2
|
0,6
|
1,8
|
| 3-4
|
1,4
|
2
|
0,6
|
2,4
|
| 4-5
|
2,1
|
2
|
0,1
|
2,3
|
| 5-6
|
2,4
|
3,16
|
0,76
|
3,06
|
| 6-7
|
3,1
|
3,16
|
0,06
|
3,12
|
| 7-8
|
3,8
|
4,3
|
0,5
|
3,62
|
| 8-9
|
6,91
|
6,8
|
0,11
|
3,51
|
| 9-10
|
6,83
|
6,8
|
0,03
|
3,48
|
| 10-11
|
6,9
|
6,8
|
0,1
|
3,38
|
| 11-12
|
6,9
|
6,8
|
0,1
|
3,28
|
| 12-13
|
6,14
|
6,8
|
0,66
|
3,94
|
| 13-14
|
6,4
|
4,3
|
2,1
|
1,84
|
| 14-15
|
6,35
|
4,3
|
2
|
-0,16
|
| 15-16
|
6,7
|
6,8
|
0,1
|
-0,06
|
| 16-17
|
6,23
|
6,8
|
0,57
|
0,51
|
| 17-18
|
4,64
|
4,3
|
0,34
|
0,17
|
| 18-19
|
4,3
|
4,3
|
0,15
|
0
|
| 19-20
|
4
|
4,3
|
0,3
|
0,47
|
| 20-21
|
3,61
|
4,3
|
0,69
|
1,16
|
| 21-22
|
2,92
|
2
|
0,92
|
0,24
|
| 22-23
|
2,24
|
2
|
0,24
|
0
|
| 23-24
|
2
|
2
|
0
|
| S
|
100
|
100
|
Режим работы станции второго подъема.
Примем четырехступенчатый график работы насосной станции второго подъема:
4 насоса – обеспечивают 6,8 % подачи и работают 7 часов.
3 насоса – обеспечивают 4,3 % подачи и работают 7 часов.
2 насоса – обеспечивают 3,16 %подачи и работают 2 часа.
1насос – обеспечивает 2 % подачи и работает 8 часов.
Определение объема водонапорной башни.
Регулирующий объем водонапорной башни:
Противопожарный объем водонапорной башни:
Общий объем водонапорной башни.
Определим размеры водонапорной башни (бак водонапорной башни цилиндрический).
Диаметр бака равен 10 м, а его ширина – 6,67м.
Определение объемов баков чистой воды.
Общий объем баков:
а) регулирующий объем:
б) противопожарный объем:
 – три максимальных расхода воды из таблицы водопотребления города.
в) собственные нужды фильтрованной станции.
Принимаем 2 резервуара чистой воды по 665,76 м3
каждый. Они по форме параллелепипеды. Задаемся высотой h=10 м и шириной в=20 м. Тогда их длина:

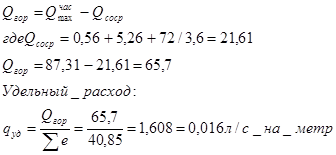

Подготовка сети к гидравлическому расчету.
В расчетный час максимального водопотребления (10-11) город потребляет 6,9% от  – 314,37м3
/час =87,31л/с.
В это время насосы второго подъема подают 6,8% от
Недостающая часть:
87,31-85-96=1,35л/с, поступает из водонапорной башни: при этом население потребляет
Таблица путевых и узловых расходов.
| № уч.
|
L,уч
|
q, пут
|
№
|
Участок примык. к узлу
|
S путевых расходов
|
Узловой расход
|
| 1-8
|
320
|
5,25
|
1
|
1-2,1-8
|
(5,57+5,25)/2
|
5,41
|
| 8-3
|
375
|
6,13
|
2
|
2-1,2-3
|
(5,57+4,29)/2
|
4,93
|
| 8-5
|
670
|
10,72
|
3
|
3-2,3-8,3-4
|
(4,29+6,13+10,48)/2
|
10,45
|
| 1-2
|
340
|
5,57
|
4
|
4-3,4-5
|
(10,48+5,49)/2
|
7,98
|
| 2-3
|
260
|
4,29
|
5
|
5-4,5-8,5-6
|
(5,49+10,72+3,68)/2
|
9,94
|
| 3-4
|
655
|
10,48
|
6
|
6-7,6-5
|
(10,72+3,68)/2
|
7,2
|
| 4-5
|
335
|
5,49
|
7
|
7-8,7-6
|
(3,68+10,72)/2
|
7,2
|
| 5-6
|
230
|
3,68
|
8
|
8-1,8-7,8-5,8-3
|
(5,25+3,68+10,72+6,13)/2
|
12,89
|
| 6-7
|
670
|
10,72
|
| 7-8
|
230
|
3,68
|
| S= 4085
|
Подготовка сети к гидравлическому расчету.
В расчетный час максимального водопотребления (10-11) город потребляет 6,9% от
В это время насосы второго подъема подают 6,8% от
В городе 2 пожара по 15 л/сек, во время пожара водонапорная башня не работает.
В этот час город потребляет:
Определяем скорости движения воды по водопроводам на участках кольцевой водопроводной сети, составленной на случай максимального водопотребления и пожаротушения.
| № уч-ка
|
S
|
q, л/сек
|
h=S*q2
, м
|
V, м/сек
|
| 1-2
|
0,049
|
14,70
|
-10,63
|
1,19
|
| 2-3
|
0,38
|
5,85
|
13,26
|
1,16
|
| 3-4
|
4,38
|
3,93
|
-67,91
|
1,39
|
| 4-5
|
2,24
|
5,79
|
32,19
|
1,34
|
| 5-6
|
0,48
|
5,12
|
12,57
|
1,15
|
| 6-7
|
4,49
|
2,08
|
-19,51
|
0,73
|
| 7-8
|
0,106
|
9,28
|
-9,20
|
1,18
|
| 8-1
|
2,14
|
3,21
|
-22,09
|
1,13
|
| -68,69
|
| 3-8
|
0,78
|
5,00
|
19,58
|
1,15
|
| 5-8
|
0,037
|
20,78
|
16,14
|
1,17
|
Расчет сети на случай максимального транзита в водонапорную башню.
Подготовка сети к гидравлическому расчету.
В расчетный час максимального транзита в водонапорную башню (13-12) город потребляет 6,14% от
В это время насосы второго подъема подают 6,8% от
Избыток воды поступает в водонапорную башню:
85,96 - 77,62=8,34 л/сек
 , где
на 1 метр.
Расчет водоводов.
Водоводы от водонапорной башни до сети и от насосной станции второго подъема до сети прокладываются в две линии.
Водоводы от насосной станции до сети:
При максимальном водопотреблении:
Принимаем 2Æ ___ мм.
Длина от насосной станции до сети L=1000 м.
Сопротивление каждого S=Sо*L=2,187*10-6
1000=
2,187*10-3
Потери в каждом водоводе
При максимальном водопотреблении и пожаротушении.
Принимаем 2Æ____ мм.
Длина от насосной станции до сети L=1000 м.
Сопротивление каждого S=Sо*L=0,8466*10-6
*1000=0,8466*10-3
Потери в каждом водоводе
Водоводы от ВНБ до сети
Принимаем 2Æ____ мм.
Длина от ВНБ до сети L=135.0 м
Сопротивление каждого S=Sо*L=30,65*10-6
*135=1,073*10-3
Потери в каждом водоводе
Определение необходимого напора насосов насосной станции второго подъема.
Напор насосов:
Потеряем точки: 7,8,1.
В час максимального водопотребления :
Точка 1: HH2
=53.5-48+10+4.04+(1.9482+0.5792+0.1789)=22.24
Точка 8: HH2
=53,3-48+10+4,04+(1,9482+0,5847)=22,07
Точка 7: HH2
=52-48+10+4,04+(0,9251+3,4425+1,0754)=23,48
В час максимального водопотребления и пожаротушения:
Точка 1: HH2
=53,2-48+10+2,91+(4,6654+2,7053+1,6702)=27,45
Точка 8: HH2
=53,3-48+10+2,91+(1,2967+6,1973)=25,70
Точка 7: HH2
=52-48+10+2,91+(1,2967+6,1973+0,2193)=24,62
Диктующая точка – точка 1.
Высота водонапорной башни:
Так как при максимальном водопотреблении и пожаротушении диаметры водоводов получились больше, чем при максимальном водопотреблении, то принимаем большие диаметры __________.
И рассчитываем потери в водоводах при максимальном водопотреблении:
Точка 1: HH2
=53,2-48+10+1,56+(1,94+0,57+0,17)=19,76
Точка 8: HH2
=53,3-48+10+1,56+(1,94+0,58)=19,39
Точка 7: HH2
=52-48+10+1,56+(0,92+3,44+1,07)=21,0
Расчет канализации.
Расчет количества сточных вод от промышленного предприятия:
а) максимальный расход бытовых сточных вод на промышленном предприятии:
б) расчет душевых сточных вод:
в) теплотехнический расход:
Модуль стока:
Определение начальной глубины заложения:
т.к. значение отрицательное, то принимаем hmin
=0.85
iкв
=0,008
Lкв
=70м
zy
=48
zкв
=50,3
Dd=0,25м
Так как глубина заложения труб в точке 5 превысила 7м, то в этой точке ставим районную насосную станцию и определяем новую Ннач
.
| Расчетные участ-ки
|
№ квартала
|
Площадь F, га
|
Модуль сто га
|
Сумма бокового и путевого расхода
|
Суммарный расход,л/сек
|
Транзи-тный расход л/сек
|
Кобщ
|
Расчетный расход бытовых сточных вод
|
Сосредото-ченный расход
|
Общий расход, л/сек
|
| боковой
|
попут
|
мест
|
тран
|
| 1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
| 0-1
|
27,28,29,19,20,12,5,1,2,3,4,6,7,8,9,10,13,14,15,16,17,21,22,23,24,25,30,31,32,33,34
|
11,18,26,35
|
17,87
|
0,86
|
15,37
|
-
|
15,37
|
1,94
|
29,82
|
-
|
-
|
29,82
|
| 1-2
|
44,54,43,53
|
45, 55
|
3,43
|
0,86
|
2,95
|
15,37
|
18,32
|
1,9
|
34,81
|
-
|
-
|
34,81
|
| 2-3
|
42,52,62,72,63,73,64,74
|
65, 75
|
6,63
|
0,86
|
5,70
|
18,32
|
24,02
|
1,8
|
43,25
|
-
|
-
|
43,25
|
| 3-4
|
-
|
-
|
-
|
0,86
|
-
|
24,02
|
24,09
|
1,8
|
43,25
|
40,9
|
-
|
84,15
|
| 4-5
|
40,50,60,70,41,51,61,71
|
80, 81
|
7,36
|
0,86
|
6,33
|
24,02
|
30,36
|
1,73
|
52,53
|
-
|
40,9
|
93,43
|
| 5-6
|
38,48,58,68,39,49,59,69
|
78, 79
|
5,25
|
0,86
|
4,51
|
30,36
|
32,90
|
1,7
|
55,94
|
-
|
40,9
|
96,84
|
| 6-ГНС
|
36,46,56,66,37,47,57,67
|
76, 77
|
2,95
|
0,86
|
2,54
|
32,90
|
35,44
|
1,69
|
59,90
|
-
|
40,9
|
100,8
|
|
